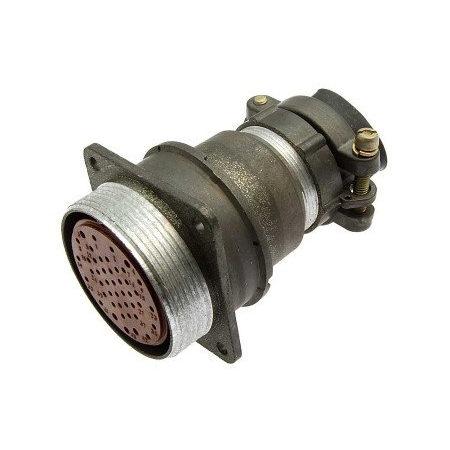

2РМ45БПН50Ш2В1
Технические характеристики
Соединители 2РМ45БПН50Ш2В1
Соединители 2РМ45БПН50Ш2В1 являются частью серии цилиндрических низкочастотных негерметичных соединителей, используемых в радиоэлектронной аппаратуре. Эти соединители предназначены для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.
Основные характеристики соединителей 2РМ:
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : В данном случае 45.
Состав соединителя : вилка и розетка.
Вид корпуса : Блочный (приборный) или кабельный.
Исполнение монтажной части : Без патрубка, прямой или угловой патрубок.
Вид сочленения : Резьбовое.
Поляризация корпусов : Одношпоночная.
Покрытие контактов : Серебро или золото.
Способ монтажа : Объемный, методом пайки.
Монтаж : Внутренний.
Технические параметры:
Количество контактов : 50.
Максимальный ток на одиночный контакт : Зависит от диаметра контакта (например, 7-32 А для диаметра 1,5-3,0 мм).
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
Рабочая температура : От -60 до +100°C.
Соединители 2РМ45БПН50Ш2В1 используются для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями, при этом меняется вид концевой гайки патрубка.
Разъем 2РМ45БПН50Ш2В1 относится к серии разъемов типа 2РМ, которые широко используются в различных электронных и электрических устройствах. Эти разъемы предназначены для соединения электрических проводников и представляют собой стандартизированные решения для создания надежных электрических цепей.
Основные характеристики:
Серия 2РМ : Эти разъемы известны своей надежностью и долговечностью. Они используются в различных отраслях промышленности, включая авиацию, космонавтику и другие области, где требуется высокая степень защиты от внешних воздействий.
Контакты : Как правило, контакты в таких разъемах изготавливаются из металлов, хорошо проводящих электрический ток, таких как сплавы меди или алюминия
Конструкция : Разъемы обычно состоят из двух основных компонентов: гнезда и вилки. При подключении они образуют электрическую цепь
Защита : Разъемы серии 2РМ могут иметь различные степени защиты от пыли и влаги, что делает их пригодными для использования в сложных условиях эксплуатации.
Применение:
Разъемы типа 2РМ45БПН50Ш2В1 могут использоваться в различных приложениях, включая:
Авиационная и космическая промышленность
Военная техника
Промышленное оборудование
Системы связи
Эти разъемы обеспечивают надежное и долговечное соединение, что особенно важно в условиях, где требуется высокая степень защиты от внешних факторов.
Описание
Назначение соединителя 2РМ45БПН50Ш2В1
Соединитель 2РМ45БПН50Ш2В1 относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Такие соединители применяются в радиоэлектронной аппаратуре для внутреннего монтажа и обеспечивают электрическое соединение проводников в составе приборов, блоков и кабельных сборок.
Артикул товара — 1066. Категория — 2РМ4. Производитель в предоставленных данных не указан. Изделие относится к негерметичному типу, климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
Подтверждённые технические особенности
В серии 2РМ нормируются следующие параметры, относящиеся к соединителю 2РМ45БПН50Ш2В1:
- Условный размер корпуса — 45.
- Количество контактов — 50.
- Тип соединителя — негерметичный.
- Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
- Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
- Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
- Покрытие контактов — серебро или золото.
- Максимальный ток на одиночный контакт — зависит от диаметра контакта; например, для диаметра от 1,5 до 3,0 мм указан диапазон от 7 до 32 А.
Соединитель рассчитан на эксплуатацию при напряжении до 700 В и частоте до 3 МГц. Указанные значения относятся к электрическим цепям постоянного и переменного тока.
Конструкция и монтаж
В составе соединителя серии 2РМ предусмотрены вилка и розетка. Вид корпуса может быть блочным, то есть приборным, или кабельным. Исполнение монтажной части выполняется без патрубка, с прямым патрубком или с угловым патрубком. Сочленение корпусов — резьбовое. Поляризация корпусов — одношпоночная.
Монтаж соединителя — внутренний, способ монтажа — объёмный, методом пайки. Для подключения могут использоваться экранированные или неэкранированные кабели. При смене типа кабеля меняется вид концевой гайки патрубка. Это позволяет применять соединитель в разных условиях компоновки радиоэлектронной аппаратуры.
Применение
Соединители 2РМ45БПН50Ш2В1 предназначены для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Они могут использоваться для создания надёжных электрических цепей в различных электронных и электрических устройствах.
Области применения серии 2РМ включают:
- авиационную и космическую промышленность;
- военную технику;
- промышленное оборудование.
Таким образом, 2РМ45БПН50Ш2В1 — это цилиндрический низкочастотный негерметичный соединитель с 50 контактами, условным размером корпуса 45, резьбовым сочленением и внутренним монтажом пайкой. Он применяется в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В, в том числе в аппаратуре, работающей в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
