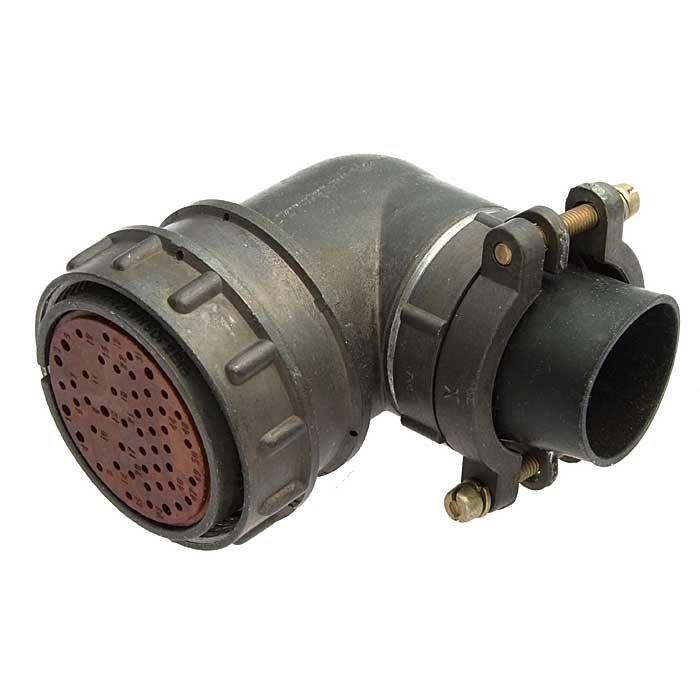

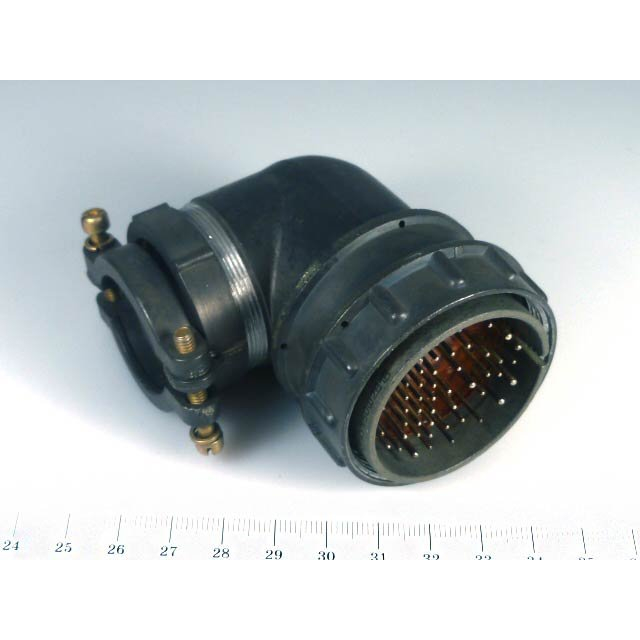

2РМ42КУН50Ш2В1 «5» — это электрический низкочастотный цилиндрический негерметичный соединитель серии 2РМ, выполненный в виде кабельной вилки с угловым патрубком для неэкранированного кабеля.

Обозначение

Расшифровка индекса: 2РМ — серия; 42 — диаметр посадочного отверстия 42 мм; К — кабельный корпус; У — угловой патрубок; Н — гайка для неэкранированного кабеля; 50 — 50 контактов диаметром 1 мм (сочетание 2); Ш — вилка; В — серебряное покрытие контактов; 1 — теплостойкость 100 °С; «5» — категория приемки по ТУ ГЕ0.364.126ТУ.

Технические характеристики

Максимальное рабочее напряжение — 560 В (постоянный ток) или 700 В (переменный ток), испытательное — до 2300 В в нормальных условиях. Токовая нагрузка — до 7–9 А на контакт, сопротивление контакта — не более 0,005 Ом (для 1 мм) или 0,0025 Ом. Рабочая частота — до 3 МГц, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 1000–5000 МОм.

Условия эксплуатации

Температурный диапазон — от -60 °С до +100 °С, смена температур до +180 °С, влажность до 98% при +40 °С. Линейное ускорение — 2000 м/с², механический удар — до 5000 м/с², пониженное давление — до 10⁻¹² Па, повышенное — 5 кгс/см². Климатическое исполнение — УХЛ2.1 или всеклиматическое, срок сохраняемости — 15–25 лет, наработка — 1000–5000 часов, сочленения-расчленения — 500 циклов.

Разъем предназначен для внутренней установки в промышленном оборудовании, авиационной и военной технике, где требуется надежное соединение в жестких условиях.
