Назначение соединителя 2РМ42КУН50Ш2В1

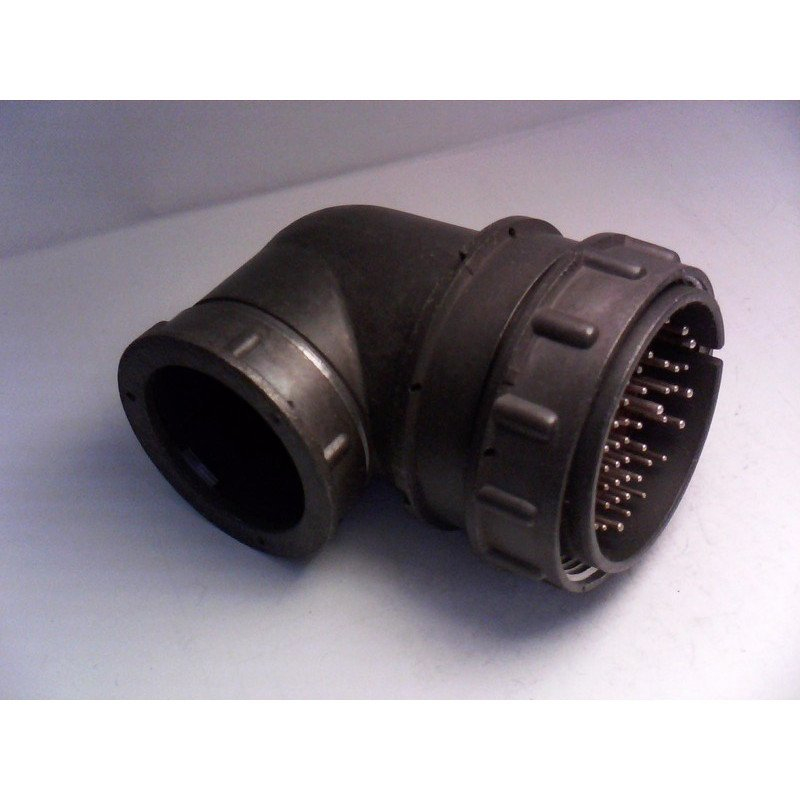

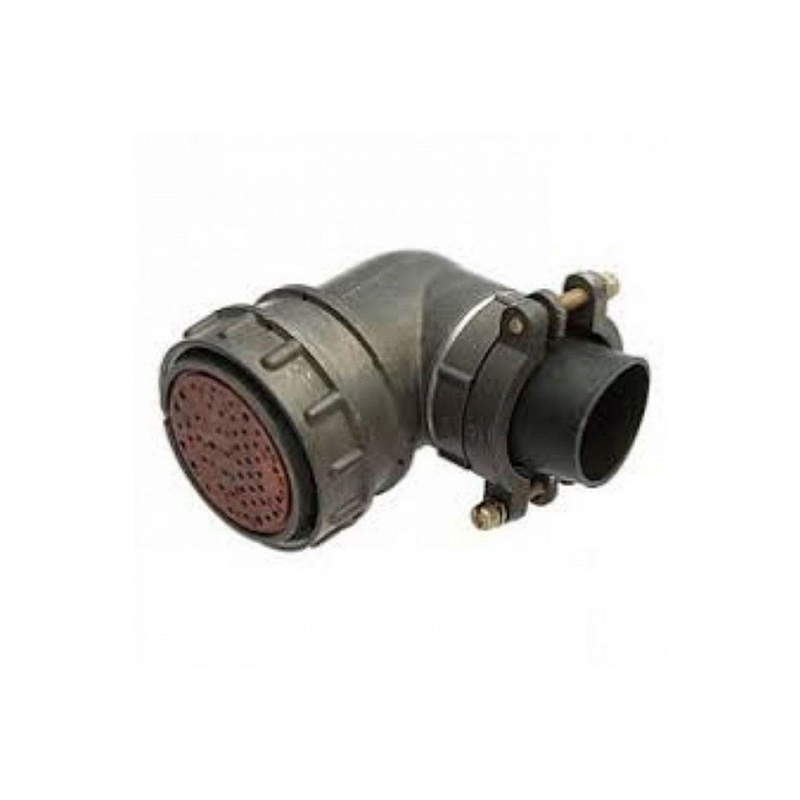

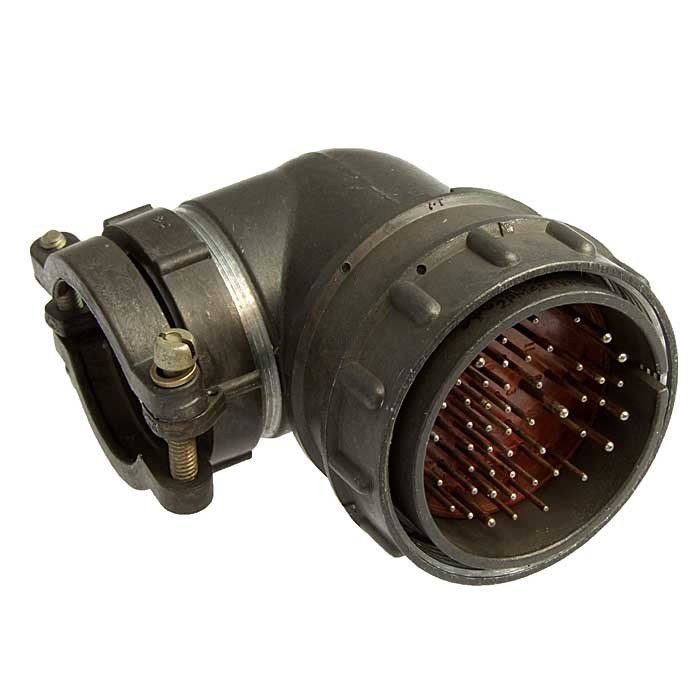

Соединитель 2РМ42КУН50Ш2В1 представляет собой кабельную вилку с угловым патрубком и применяется для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие устанавливается в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное механическое соединение и стабильный электрический контакт в условиях повышенных нагрузок.

Конструктивно это негерметичный цилиндрический низкочастотный соединитель с условным размером корпуса 42 и пятьюдесятью контактами. Вилка предназначена для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69 и рассчитана на работу с неэкранированными кабелями, для чего патрубок оснащён соответствующей гайкой.

Подтверждённые технические характеристики

Основные параметры изделия, заявленные в технической документации, приведены ниже в виде списка. Значения относятся именно к исполнению 2РМ42КУН50Ш2В1 и не должны переноситься на другие модели серии без проверки.

• Тип соединителя: негерметичный, цилиндрический, низкочастотный.
• Условный размер корпуса: 42.
• Количество контактов: 50.
• Сочетание контактов: 2.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: 4 А.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: 8 А.
• Суммарная максимальная токовая нагрузка: 190 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изолятора: не менее 1000 МОм.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Вес: не более 125 г (в отдельных источниках указано 118 г).

Условия эксплуатации

Соединитель сохраняет работоспособность при воздействии механических и климатических факторов, характерных для аппаратуры специального назначения. Допустимая синусоидальная вибрация лежит в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Механический удар: одиночный с пиковым ускорением 5000 метров на секунду в квадрате и многократный с пиковым ускорением 1000 метров на секунду в квадрате.

По атмосферному давлению нормируется рабочее пониженное давление 133,32 на десять в минус четвёртой степени Паскаля и повышенное давление 50,6 на десять в четвёртой степени Паскаля. Повышенная относительная влажность при температуре плюс 25 градусов Цельсия достигает 98 процентов.

Применение и особенности монтажа

Благодаря сочетанию пятидесяти контактов, серебряному покрытию и низкому переходному сопротивлению вилка подходит для цепей питания и сигнальных линий, где важны стабильность контакта и стойкость к нагреву. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию, а угловой патрубок упрощает прокладку кабеля в стеснённых условиях монтажа.

1. Изделие применяется для внутреннего монтажа в составе блоков и узлов радиоэлектронной аппаратуры.
2. Работа ведётся с неэкранированными кабелями, что определяет тип гайки патрубка.
3. Эксплуатация допускается в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
4. Гарантийный срок хранения составляет 15 лет со дня изготовления.

При подборе соединителя следует учитывать суммарную токовую нагрузку на все пятьдесят контактов, которая не должна превышать 190 А, а также распределение токов по контактам разного диаметра. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия и стойкость к вибрации и ударам делают модель пригодной для ответственных применений, где требуется длительная и надёжная работа без обслуживания.
