2РМ42КУН50Г2В1

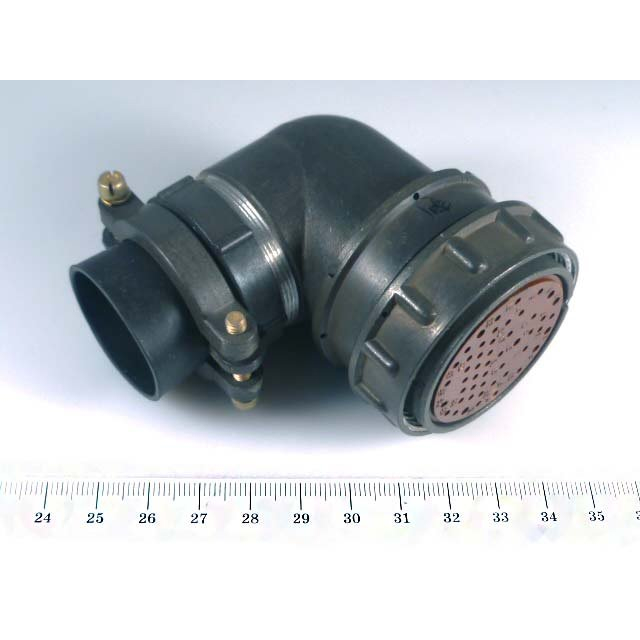

2РМ42КУН50Г2В1 — это кабельная розетка из серии низкочастотных цилиндрических негерметичных соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Обозначение

Расшифровка модели: 2 — сочетание контактов (1 и 1,5 мм), РМ — серия, 42 — диаметр корпуса 42 мм, КУН — кабельный корпус (К), угловой патрубок (У) с гайкой для неэкранированного кабеля (Н), 50 — 50 контактов, Г — розетка, 2 — комбинация контактов, В — серебряное покрытие, 1 — теплостойкость до 100 °С.

Технические характеристики

Максимальное рабочее напряжение — 560–700 В, токовая нагрузка на контакты — до 4–9 А в зависимости от типа.
Сопротивление изоляции — не менее 1000–5000 МОм, емкость между контактами — не более 6 пФ.
Рабочий диапазон температур — от -60 °С до +100 °С, смена температур до +180 °С / -60 °С.

Условия эксплуатации

Соединитель выдерживает вибрацию (50–10 000 Гц, до 170 дБ), удары (до 5000 м/с²), линейное ускорение 2000 м/с² и пониженное давление до 10⁻¹² мм рт. ст.
Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, подходит для внутреннего монтажа пайкой, срок службы — до 25 лет, наработка — минимум 5000 часов.
Количество сочленений/расчленений — до 500.
