2РМ42КУН50Г2В1

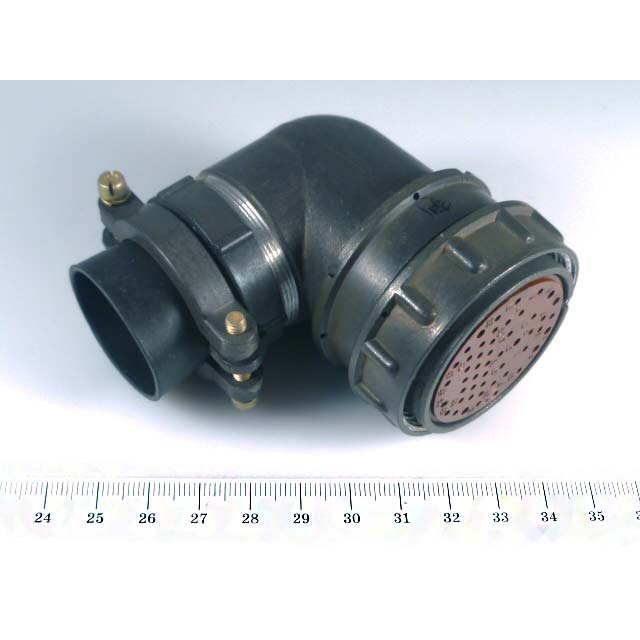

2РМ42КУН50Г2В1 — это кабельная розетка с угловым патрубком из серии низкочастотных цилиндрических негерметичных соединителей 2РМ, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Основное назначение

Она используется для объемного монтажа в условиях повышенных требований к надежности соединений, включая вибрации, удары и экстремальные температуры.

Расшифровка обозначения

• 2РМ — серия соединителей.

• 42 — условный размер корпуса (диаметр посадочного отверстия 42 мм).

• КУН — кабельный корпус (К), угловой патрубок (У), гайка для неэкранированного кабеля (Н).

• 50 — количество контактов (50 шт., диаметром 1 мм или сочетание 1/1,5 мм).

• Г — розетка.

• 2 — сочетание контактов.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до 100 °С.

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение 560–700 В, токовую нагрузку до 4–9 А на контакт (суммарно до 190 А), сопротивление изоляции не менее 1000–5000 МОм.

• Рабочая температура: от -60 °C до +100 °C (смена до +180 °C).

• Механические воздействия: удар многократный 1000 м/с², одиночный 5000 м/с², линейное ускорение 2000 м/с².

• Климатическое исполнение: УХЛ2.1, давление от 10⁻¹² до 50,6·10⁴ Па, влажность до 98% при 40 °C.

• Срок службы: наработка 1000–5000 часов, сочленения-расчленения до 500 циклов, хранение 15–25 лет.

Разъем подходит для промышленного применения, особенно в технике, где важна компактность и стойкость к внешним факторам.
