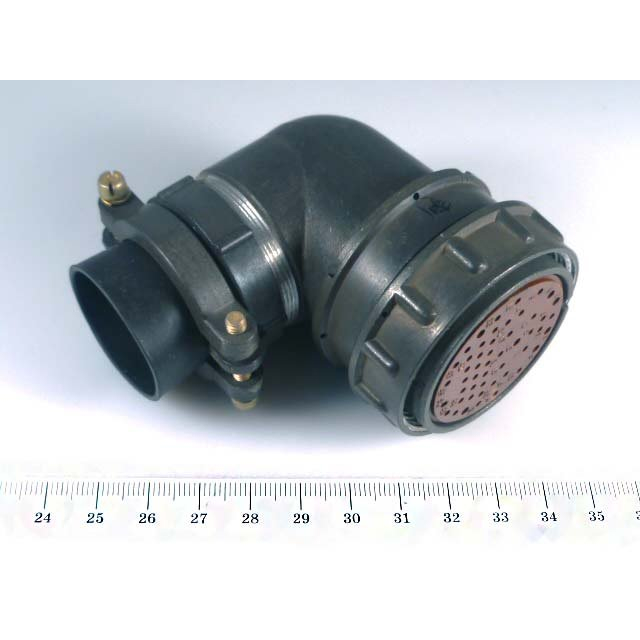

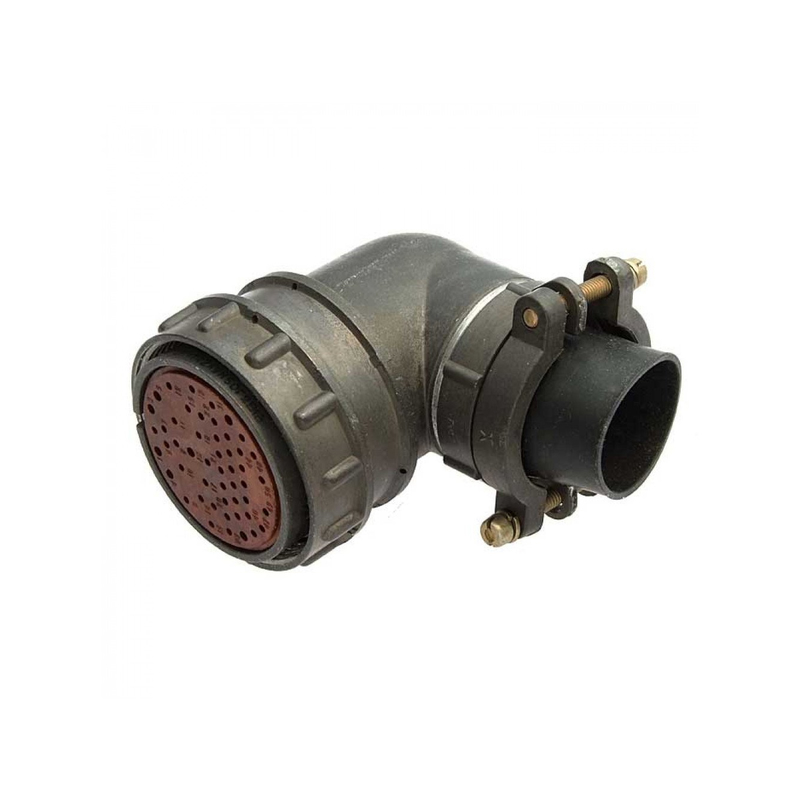

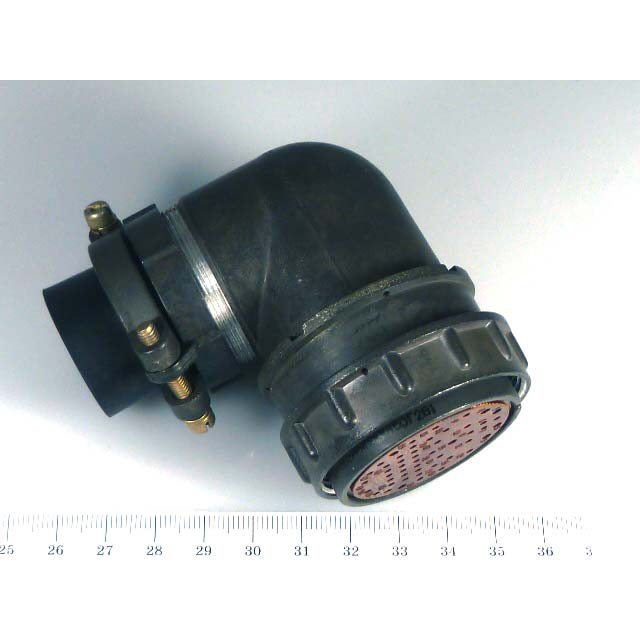

Назначение соединителя 2РМ42КУН50Г2В1

Соединитель 2РМ42КУН50Г2В1 представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное электрическое соединение с возможностью быстрого сочленения и расчленения.

Розетка входит в состав серии соединителей типа 2РМ и выполнена в кабельном исполнении, то есть рассчитана на присоединение к кабелю, а не на установку непосредственно на панель прибора. Это делает её удобной для использования в жгутах, кабельных сборках и переходных линиях внутри аппаратуры.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные в сопроводительных данных.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 42.
• Вид корпуса: кабельный (К).
• Вид патрубка: угловой (У).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 50.
• Часть соединителя: розетка (Г).
• Сочетание контактов: контакты диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: до 100 °C.

Конструктивные особенности

Сочленение корпусов выполняется резьбовым способом, что обеспечивает механическую прочность соединения и устойчивость к вибрационным нагрузкам. Поляризация корпусов — одношпоночная, благодаря чему исключается неправильная стыковка ответных частей.

Монтаж электрических цепей может выполняться методом пайки или обжимки. Монтажная часть выполнена в виде углового патрубка, что позволяет прокладывать кабель под углом к оси соединителя и экономить пространство внутри блока. Гайка патрубка предназначена для неэкранированного кабеля.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий и может применяться как при внутреннем, так и при наружном монтаже в различных климатических условиях.

• Температура среды: от минус 60 °C до плюс 100 °C.
• Допустимая синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате.
• Механический удар: пиковое ударное ускорение до 5000 метров на секунду в квадрате для одиночного действия и до 1000 метров на секунду в квадрате для многократного действия.
• Рабочее пониженное атмосферное давление: до 133,32 на десять в минус четвёртой степени паскаля.
• Повышенное атмосферное давление: до 50,6 на десять в четвёртой степени паскаля.

Практическое применение

Благодаря сочетанию контактов двух типоразмеров, один из которых имеет диаметр 1 мм, а другой — 1,5 мм, соединитель подходит для коммутации цепей с разными токами и уровнями сигнала в пределах одного разъёма. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта.

Угловой патрубок и гайка для неэкранированного кабеля делают изделие удобным для монтажа в стеснённых условиях, а резьбовое сочленение с одношпоночной поляризацией снижает риск ошибок при сборке. Изделие применимо в составе радиоэлектронной аппаратуры, работающей в условиях вибрации, ударных нагрузок и перепадов атмосферного давления, и может эксплуатироваться с экранированными или неэкранированными кабелями в зависимости от конкретной схемы сборки.
