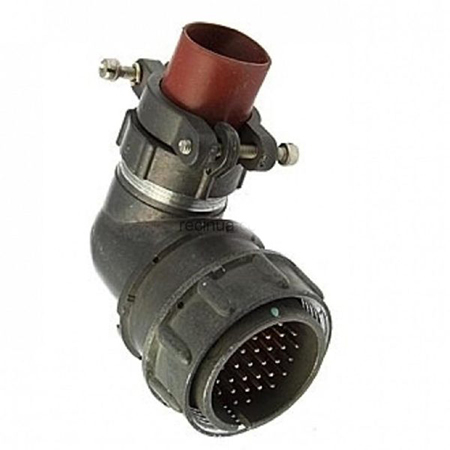

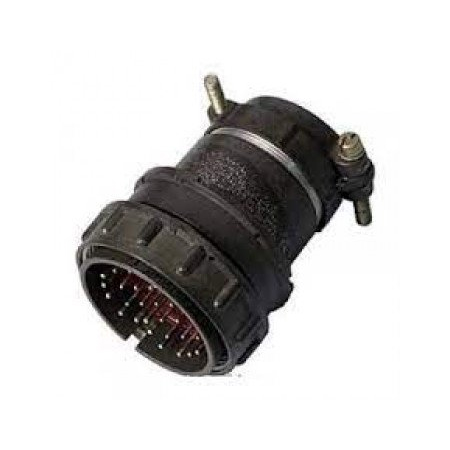

2РМ42КУН30Ш2В1 — это отечественный низкочастотный цилиндрический кабельный соединитель (вилка) серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре.

Назначение и область применения

• Применяется в электрических цепях постоянного тока и переменного тока с частотой до 3 МГц.

• Используется в блоках и узлах радиоэлектронной аппаратуры общего и специального назначения, в том числе в промышленной, контрольно‑измерительной и транспортной технике.

• Предназначен для внутреннего монтажа в условиях умеренного и холодного климата (климатическое исполнение УХЛ2.1 по ГОСТ 15150‑69).

Расшифровка обозначения 2РМ42КУН30Ш2В1

Обозначение соединителей серии 2РМ кодирует их конструктивные особенности. В общих чертах: +3

• «2РМ» – серия цилиндрических низкочастотных негерметичных разъёмов.

• «42» – условный размер корпуса (габарит).

• «К» – кабельное исполнение корпуса (кабельная вилка).

• «У» – патрубок для неэкранированного кабеля (прямой вариант для данной модификации).

• «Н» – негерметичный вариант.

• «30» – количество контактов: 30 штырей.

• «Ш» – часть соединителя: вилка (штырьевой разъём).

• «2» – группа контактного сочетания/диаметр контактов (в данной модификации задействованы контакты диаметром 1 и 1,5 мм).

• «В» – серебряное покрытие контактов.

• «1» – теплостойкость до +100 °C. +3

Основные электрические характеристики

• Количество контактов: 30.

• Допустимый ток на один контакт:

  • при диаметре 1 мм — до 4,5 А;

  • при диаметре 1,5 мм — до 9 А.

• Максимальная суммарная токовая нагрузка на разъём — до 168 А.​

• Максимальное рабочее напряжение:

  • для контактов 1 мм — до 700 В;

  • для контактов 1,5 мм — до 560 В. +3

• Испытательное напряжение в нормальных условиях:

  • для контактов 1 мм — около 2300 В;

  • для контактов 1,5 мм — около 1850 В.

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Сопротивление контакта:

  • 1 мм — не более 5 мОм;

  • 1,5 мм — не более 2,5 мОм.
