Назначение соединителя 2РМ42КУН30Ш2В1

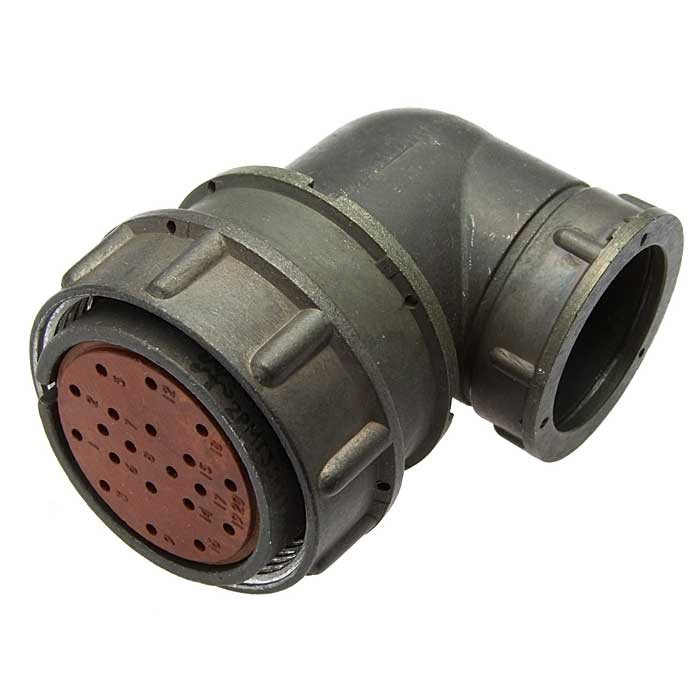

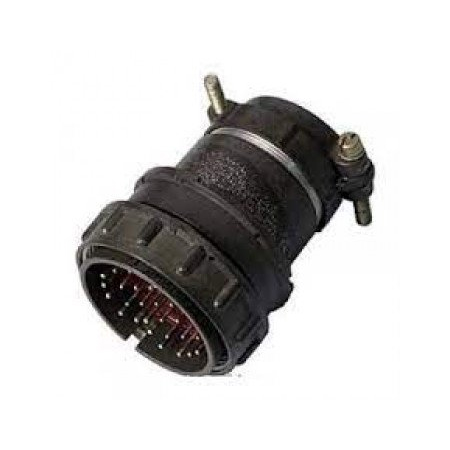

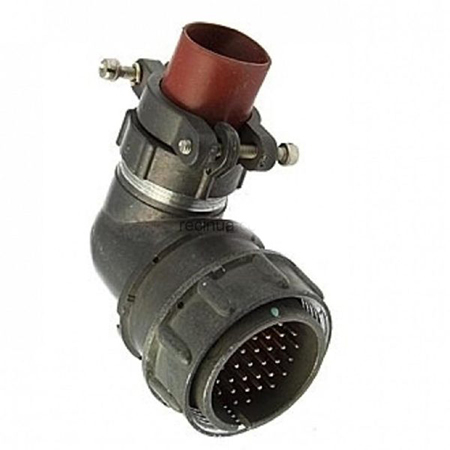

Соединитель 2РМ42КУН30Ш2В1 представляет собой кабельную угловую вилку низкочастотного цилиндрического негерметичного типа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения.

Конструкция относится к серии 2РМ и обеспечивает резьбовое сочленение с ответной частью. Вилка применяется там, где требуется компактное угловое подключение кабеля к прибору или блоку, а также надёжная передача сигналов и питания через многоконтактный разъём.

Расшифровка обозначения 2РМ42КУН30Ш2В1

Маркировка соединителя построена по стандартной схеме серии 2РМ и содержит следующие сведения:

• 2РМ — низкочастотный цилиндрический негерметичный соединитель.
• 42 — условный размер корпуса.
• К — кабельный вид корпуса.
• У — угловой вид патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 30 — количество контактов.
• Ш — часть соединителя «вилка».
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 градусов Цельсия.

Технические характеристики

Электрические параметры соединителя определяются типом и диаметром контактов. Токовая нагрузка на одиночный контакт диаметром 1 мм составляет до 4,5 ампера, на контакт диаметром 1,5 мм — до 9 ампер. Максимальная суммарная нагрузка по всем цепям достигает 168 ампер.

Максимальное рабочее напряжение для контактов диаметром 1 мм — до 700 вольт, для контактов диаметром 1,5 мм — до 560 вольт. Максимальное испытательное напряжение составляет до 2300 вольт для контактов диаметром 1 мм и до 1850 вольт для контактов диаметром 1,5 мм.

Сопротивление контактов нормируется на уровне не более 5 миллиом для контактов диаметром 1 мм и не более 2,5 миллиом для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 5000 мегаом. Ёмкость между контактами — не более 6 пикофарад.

Условия эксплуатации и монтаж

Климатическое исполнение изделия — УХЛ2.1 по ГОСТ 15150-69. Теплостойкость соединителя обеспечивает работу при температуре до 100 градусов Цельсия. Монтаж выполняется внутренний, объёмный, пайкой. Сочленение с ответной частью — резьбовое.

Покрытие контактов — серебро, что способствует стабильности переходного сопротивления при длительной эксплуатации. Угловой патрубок с гайкой для неэкранированного кабеля упрощает прокладку жгута в стеснённых условиях корпуса прибора.

Применение

Соединитель 2РМ42КУН30Ш2В1 используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря сочетанию контактов двух диаметров он подходит для одновременной коммутации силовых и сигнальных цепей в одном разъёме.

Области применения включают приборные и кабельные сборки, пультовые и блочные соединения, а также другие устройства, где требуется угловой кабельный ввод, резьбовое сочленение и работа в диапазоне условий исполнения УХЛ2.1. Изделие рассчитано на эксплуатацию в составе электрических цепей постоянного и переменного тока с указанными выше параметрами нагрузки.
