Назначение разъёма 2РМ42КУН30Г2В1

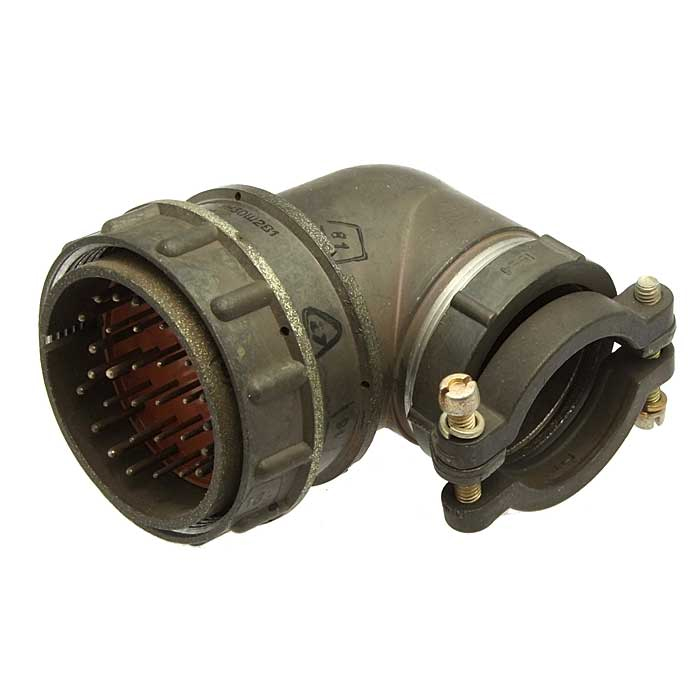

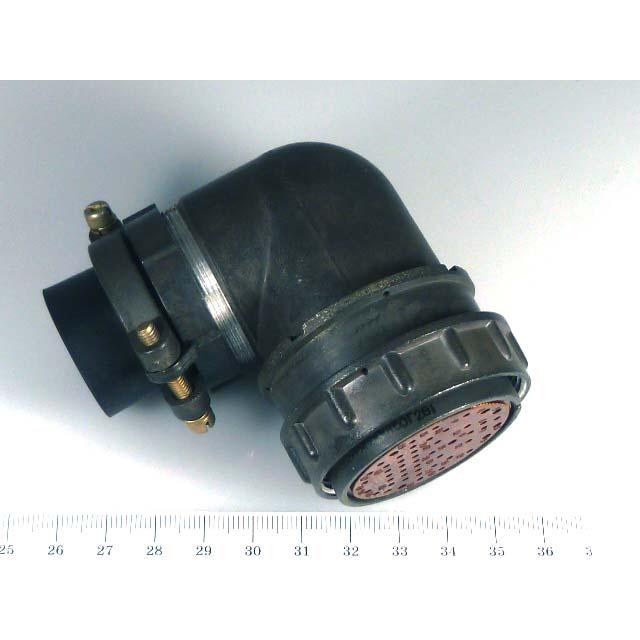

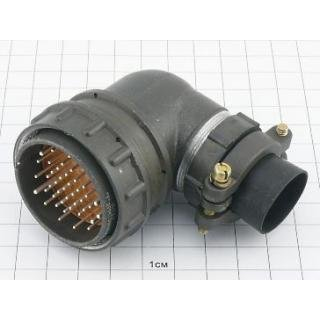

2РМ42КУН30Г2В1 — это цилиндрический низкочастотный электрический разъём серии 2РМ, кабельная розетка с резьбовой фиксацией. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц и обеспечивает разъёмное соединение электрических цепей там, где предъявляются повышенные требования к вибро- и ударопрочности, герметичности и надёжности контакта.

Разъём применяется для подключения кабелей в аппаратуре связи, приборостроении, промышленной автоматике, а также в военной и специальной технике. Кабельное исполнение означает, что изделие монтируется на кабель, а накидная гайка служит для фиксации соединения с ответной частью.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии схеме и содержит следующие сведения.

• 2РМ — серия цилиндрических низкочастотных разъёмов с резьбовым соединением.
• 42 — условный размер корпуса (габарит), соответствующий определённому диаметру и компоновке контактов.
• К — кабельное исполнение (разъём монтируется на кабель).
• У — вариант конструкции корпуса и патрубка: кабельный ввод особого исполнения, для неэкранированного кабеля.
• Н — накидная гайка для фиксации с ответной частью.
• 30 — количество контактов: 30 гнёзд контактов.
• Г — тип контактов: гнёзда (розетка).
• 2 — сочетание (группа) контактов по диаметрам и допустимым токам.
• В1 — климатическое исполнение (всеклиматическое) и теплостойкость до 100 °C.

Электрические характеристики

Разъём рассчитан на эксплуатацию в низкочастотных цепях и имеет следующие подтверждённые параметры.

• Количество контактов: 30.
• Максимальное рабочее напряжение: от 560 до 700 В в зависимости от диаметра контакта.
• Максимальная рабочая частота: до 3 МГц.
• Токовая нагрузка на одиночный контакт для исполнения 2: при диаметре 1,0 мм — примерно до 4,5–5 А; при диаметре 1,5 мм — до 8–9 А.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.

Механическая и климатическая стойкость

Конструкция разъёма обеспечивает работу в жёстких условиях эксплуатации. Диапазон рабочих температур составляет от минус 60 °C до плюс 100 °C. Изделие устойчиво к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с² (около 50 g).

Механический удар одиночного действия — с ускорением до 5000 м/с² (примерно 500 g), механический удар многократного действия — с ускорением до 1000 м/с² (примерно 100 g). Разъём допускает пониженное давление до 133,32·10⁻¹² Па (10⁻¹² мм рт. ст.) и повышенное давление до 50,6·10⁴ Па (5 кгс/см²), а также повышенную влажность до 98 % при температуре плюс 40 °C.

Ресурс и эксплуатация

Минимальная наработка изделия составляет не менее 1000 часов. Максимальное количество сочленений-расчленений (циклов соединения и разъединения) — до 500. Срок сохраняемости — до 15 лет при соблюдении условий хранения.

Что важно при выборе

При выборе 2РМ42КУН30Г2В1 обычно обращают внимание на соответствие по количеству контактов (30) и по токовой нагрузке на контакт, а также на совместимость с ответной частью по типу резьбовой фиксации и габариту корпуса. Дополнительно учитывают климатическое исполнение и условия эксплуатации, поскольку именно они определяют пригодность разъёма для конкретной аппаратуры.
