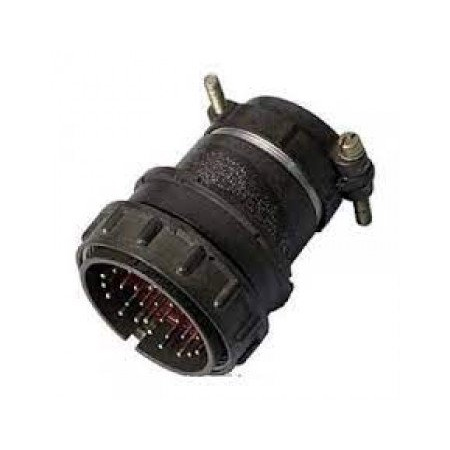

2РМ42КУН0Ш2В1 «5»

Цена:

1050 ₽

Технические характеристики

Соединитель 2РМ42КУН50Ш2В1 «5» — это низкочастотный цилиндрический электрический разъём негерметичного исполнения, относящийся к серии 2РМ (ранее ГОСТ 24377 / ТУ 16‑681.101‑80 и др.). Обозначение «5» указывает на конкретную приёмку или группу по техническим условиям (например, ГЕ0.364.126ТУ), а не на количество контактов.

2РМ — низкочастотный цилиндрический разъём, негерметичный.
42 — условный диаметр корпуса (D1 ≈ 42 мм).
К — кабельная часть соединителя (кабельная вилка).
У — угловой патрубок (подвод кабеля под углом).
Н — предназначен для подключения неэкранированного кабеля.
50 — количество контактов в разъёме.
Ш — вилка (самоподводный контакт).
2 — сочетание контактов диаметром 1 мм и 1,5 мм.
В — серебряное покрытие контактов.
1 — теплостойкость до +100 °С.

Напряжение: до 560 В и 700 В постоянного/переменного тока (разные уровни по ТУ).
Ток: типовые значения — 4–8 А на отдельный контакт, общая суммарная токовая нагрузка до десятков ампер (порядка 190 А для всего контакта при определённой конфигурации).
Сопротивление контакта: не более 5 мОм для меньшего диаметра (1 мм) и около 2,5 мОм для 1,5 мм.
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Ёмкость между контактами — не более 6 пФ.

Изделие рассчитано на работу в климатическом исполнении УХЛ2.1 по ГОСТ 15150‑69 (умеренный климат, внутренний монтаж, без повышенной защиты от влаги и пыли). Температурный диапазон эксплуатации обычно от примерно −60 °C до +100 °C, что позволяет использовать разъём в бортовых и промышленных электроприборах, включая судовые и авиационные системы.

Разъёмы серии 2РМ применяются для соединения цепей постоянного и переменного тока с частотой до нескольких МГц, в том числе в измерительной аппаратуре, пультах управления, распределительных панелях и кабельных трассах. Угловой кабельный патрубок (обозначение «У» и «Н») удобен при монтаже в стеснённых условиях, где нужен компактный поворот каб

Описание

Назначение и область применения

Соединитель 2РМ42КУН0Ш2В1 «5» — низкочастотный цилиндрический электрический разъём негерметичного исполнения из серии 2РМ. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до нескольких мегагерц. Такие разъёмы применяются в измерительной аппаратуре, пультах управления, распределительных панелях и кабельных трассах, а также в бортовых и промышленных электроприборах, включая судовые и авиационные системы.

Угловой кабельный патрубок, предусмотренный исполнением, удобен при монтаже в стеснённых условиях, где требуется компактный поворот кабеля. Неэкранированное исполнение рассчитано на подключение неэкранированного кабеля.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии 2РМ:

2РМ — низкочастотный цилиндрический разъём негерметичного исполнения.
42 — условный диаметр корпуса, приблизительно 42 мм.
К — кабельная часть соединителя (кабельная вилка).
У — угловой патрубок, подвод кабеля под углом.
Н — предназначен для подключения неэкранированного кабеля.
50 — количество контактов в разъёме.
Ш — вилка с самоподводным контактом.
2 — сочетание контактов диаметром 1 мм и 1,5 мм.
В — серебряное покрытие контактов.
1 — теплостойкость до плюс 100 градусов Цельсия.
«5» — конкретная приёмка или группа по техническим условиям, а не количество контактов.

Технические характеристики

Изделие относится к серии, выпускавшейся по ГОСТ 24377, ТУ 16-681.101-80 и другим техническим условиям, в том числе ГЕ0.364.126ТУ. Ниже приведены подтверждённые параметры.

Напряжение: до 560 В и 700 В постоянного и переменного тока в зависимости от уровня по техническим условиям.
Ток: типовые значения 4–8 А на отдельный контакт; суммарная токовая нагрузка достигает десятков ампер, порядка 190 А для всего соединителя при определённой конфигурации.
Сопротивление контакта: не более 5 мОм для контактов диаметром 1 мм и около 2,5 мОм для контактов диаметром 1,5 мм.
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Ёмкость между контактами: не более 6 пикофарад.
Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69 — умеренный климат, внутренний монтаж, без повышенной защиты от влаги и пыли.
Температурный диапазон эксплуатации: примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

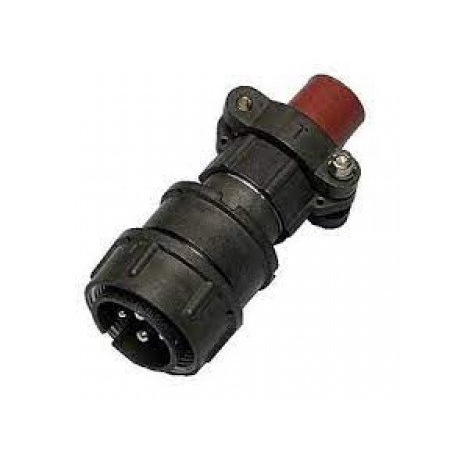

Конструктивные особенности и применение

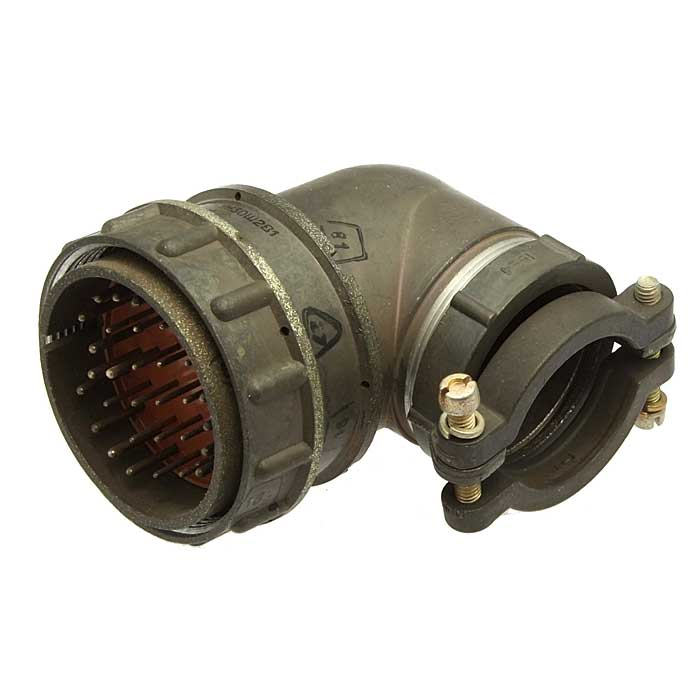

Разъём выполнен в виде кабельной вилки с угловым патрубком, что упрощает прокладку кабеля в ограниченном пространстве. Сочетание контактов двух диаметров позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при длительной эксплуатации.

Негерметичное исполнение и климатическое исполнение УХЛ2.1 означают, что изделие предназначено для работы внутри помещений и под укрытием, без прямого воздействия влаги и пыли в повышенных количествах. Расширенный температурный диапазон делает возможным применение в бортовой аппаратуре, промышленном оборудовании и системах управления, где требуются надёжные цилиндрические соединения с фиксированным числом контактов.

Приёмка «5» указывает на принадлежность изделия к определённой группе по техническим условиям, что важно учитывать при подборе аналогов и замене вышедших из строя соединителей в составе готовых изделий.
