Назначение соединителя 2РМ42КУН0Г2В1 «5»

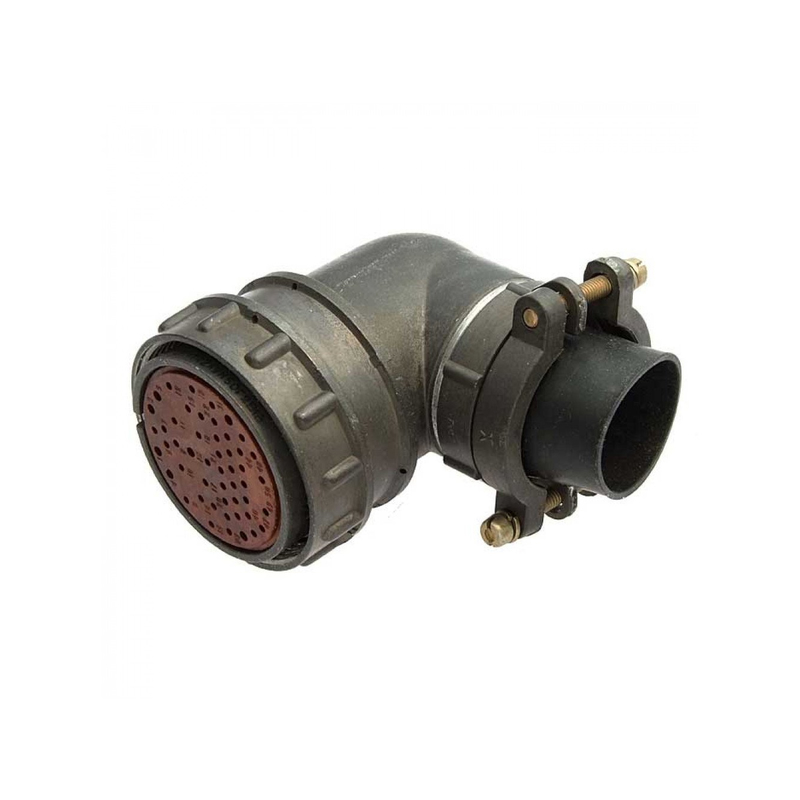

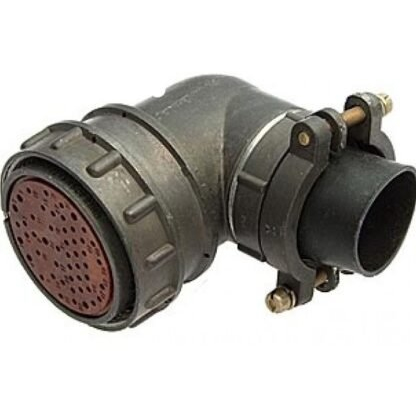

2РМ42КУН0Г2В1 «5» — это кабельная розетка низкочастотного цилиндрического негерметичного электрического соединителя серии 2РМ. Изделие предназначено для коммутации электрических цепей и применяется в составе кабельных сборок, где требуется надёжное разъёмное соединение с резьбовым креплением и одношпоночной поляризацией корпусов.

Розетка относится к категории 2РМ4 и поставляется с приёмкой «5», что подтверждает её соответствие установленным требованиям приёмки для изделий данного класса. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги под давлением, однако допускает эксплуатацию при высокой влажности воздуха в пределах указанных значений.

Расшифровка обозначения 2РМ42КУН0Г2В1

Структура условного обозначения содержит полную информацию о конструкции и исполнении изделия:

• 2РМ — тип соединителя, низкочастотный цилиндрический электрический соединитель серии 2РМ.
• 42 — условный размер корпуса, которому соответствует диаметр 51 мм.
• КУН — кабельный корпус с угловым патрубком и гайкой, рассчитанный на неэкранированный кабель.
• 50 — количество контактов в соединителе.
• Г2 — розетка с сочетанием контактов 2.
• В1 — серебряное покрытие контактов и теплостойкость до 100 градусов Цельсия.

Дополнительный индекс «5» в названии отражает приёмку изделия. Таким образом, обозначение однозначно определяет типоразмер корпуса, вид корпуса, число контактов, их сочетание и покрытие.

Подтверждённые технические характеристики

Соединитель имеет контакты двух диаметров: 1 мм с током 4 А и 1,5 мм с током 8 А. Суммарная токовая нагрузка составляет 190 А. Максимальное рабочее напряжение — 560 В или 700 В, испытательное напряжение достигает 2300 В в нормальных условиях.

Габаритные размеры розетки: диаметр 51 мм, длина 81 мм. Масса изделия — не более 151,5 г. Указанные параметры позволяют использовать соединитель в цепях управления, сигнализации и питания в составе кабельных линий.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, с возможностью смены от плюс 180 до минус 60 градусов Цельсия.
• Вибрация — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Акустический шум — до 170 дБ.
• Удары — до 5000 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.
• Атмосферное давление — от 10 в минус двенадцатой степени миллиметра ртутного столба до 5 килограмм-сил на квадратный сантиметр.
• Влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.

Климатическое исполнение — УХЛ2.1, что соответствует применению для внутреннего монтажа. Совокупность этих параметров делает розетку пригодной для работы в жёстких условиях вибрации, ударных нагрузок и перепадов давления.

Надёжность и применение

Минимальная наработка соединителя составляет 1000 часов, число сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет. Эти показатели подтверждают ресурс изделия при многократной коммутации и длительном хранении.

Благодаря резьбовому соединению и одношпоночной поляризации корпусов розетка обеспечивает правильную и стабильную стыковку с ответной частью, исключая ошибки при подключении. Угловой патрубок с гайкой под неэкранированный кабель упрощает монтаж кабельных сборок и фиксацию кабеля в корпусе.

Область применения охватывает электрические цепи с числом контактов до 50, включая цепи управления, контроля и питания, где требуются рабочие напряжения до 560 или 700 В и суммарная токовая нагрузка до 190 А. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта. Теплостойкость до 100 градусов Цельсия в сочетании с диапазоном рабочих температур от минус 60 градусов Цельсия позволяет эксплуатировать изделие как в отапливаемых, так и в неотапливаемых помещениях в рамках исполнения УХЛ2.1.
