Назначение соединителя 2РМ42КУН0Г2В1 «5»

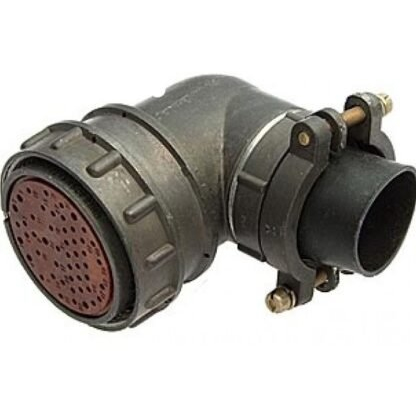

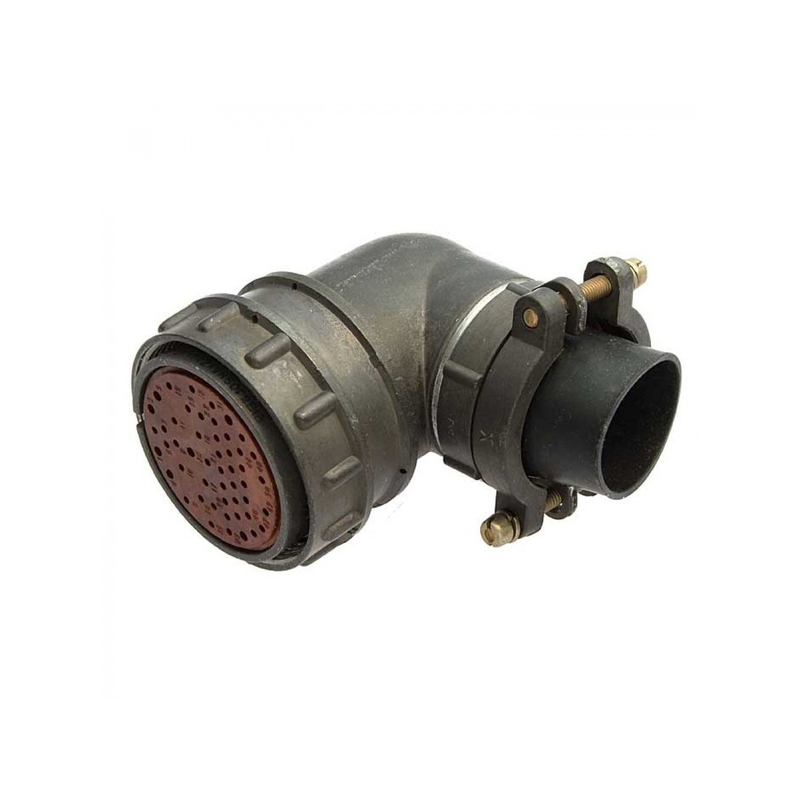

2РМ42КУН0Г2В1 «5» — это кабельная розетка цилиндрического низкочастотного негерметичного электрического соединителя российского производства. Изделие предназначено для коммутации электрических цепей, к которым предъявляются повышенные требования по надёжности, и рассчитано на работу в сложных условиях эксплуатации: при широком диапазоне температур, интенсивной вибрации, ударных и акустических нагрузках, а также при изменяющемся давлении и высокой влажности.

Соединитель применяется там, где требуется устойчивое электрическое соединение с возможностью многократного сочленения и расчленения, в том числе в составе кабельных сборок и жгутов. Приёмка «5» подтверждает, что изделие изготовлено и принято в соответствии с установленными требованиями для данной категории продукции.

Расшифровка обозначения

Маркировка соединителя построена по индексам, каждый из которых указывает на конструктивные и эксплуатационные особенности изделия. Обозначение расшифровывается следующим образом:

• 2РМ — тип соединителя;
• 42 — условный размер корпуса;
• К — кабельный тип корпуса;
• У — угловой патрубок;
• Н — гайка для неэкранированного патрубка;
• 50 — количество контактов;
• Г — розетка;
• 2 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия.

Таким образом, 2РМ42КУН0Г2В1 «5» представляет собой кабельную розетку с угловым неэкранированным патрубком, закрепляемым гайкой, на 50 контактов, с серебряным покрытием рабочих поверхностей контактов.

Технические характеристики

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт составляет 4 ампера при диаметре контакта 1 миллиметр и 8 ампер при диаметре 1,5 миллиметра. Суммарная токовая нагрузка на соединитель — до 190 ампер. Рабочее напряжение достигает 560–700 вольт, испытательное напряжение — 1850–2300 вольт в нормальных условиях.

Габаритные и массовые параметры

Диаметр корпуса изделия составляет 51 миллиметр, длина — 81 миллиметр, масса — не более 151,5 грамма. Монтаж выполняется объёмным внутренним способом пайкой. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение частей разъёма.

Условия эксплуатации и надёжность

Температурный диапазон работы соединителя — от минус 60 до плюс 100 градусов Цельсия, с возможностью смены режима от плюс 180 до минус 60 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, акустический шум до 170 децибел, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Соединитель сохраняет работоспособность при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба, при повышенном давлении до 5 килограмм-сил на квадратный сантиметр и при влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Показатели надёжности: минимальная наработка — 1000 часов, число сочленений и расчленений — 500 циклов, срок сохраняемости — 15 лет. Эти параметры подтверждают пригодность розетки для длительной эксплуатации в составе ответственных электрических цепей.

Применение и особенности конструкции

Благодаря цилиндрической форме корпуса, угловому патрубку и гайке для неэкранированного патрубка, розетка удобна для подключения кабелей в стеснённых условиях монтажа. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а одношпоночная поляризация упрощает и делает безопасным соединение с ответной частью.

Изделие относится к категории 2РМ4 и поставляется под артикулом 1054. Приёмка «5» указывает на соответствие соединителя установленным требованиям приёмки для данного вида продукции. Соединитель не является герметичным, поэтому его следует применять в местах, где не требуется полная изоляция от внешней среды, но допустимы описанные выше условия эксплуатации.
