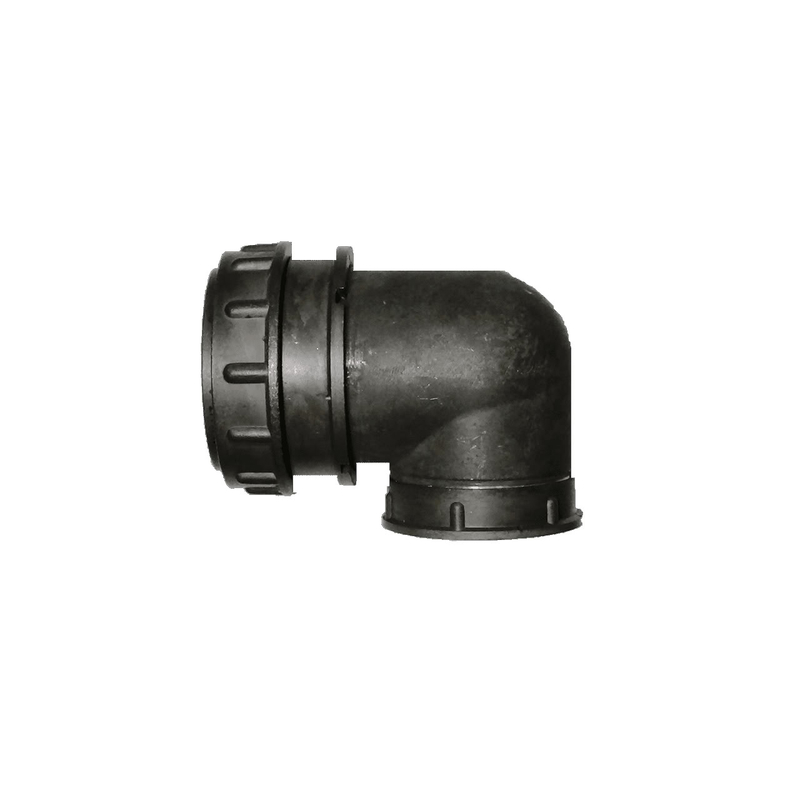

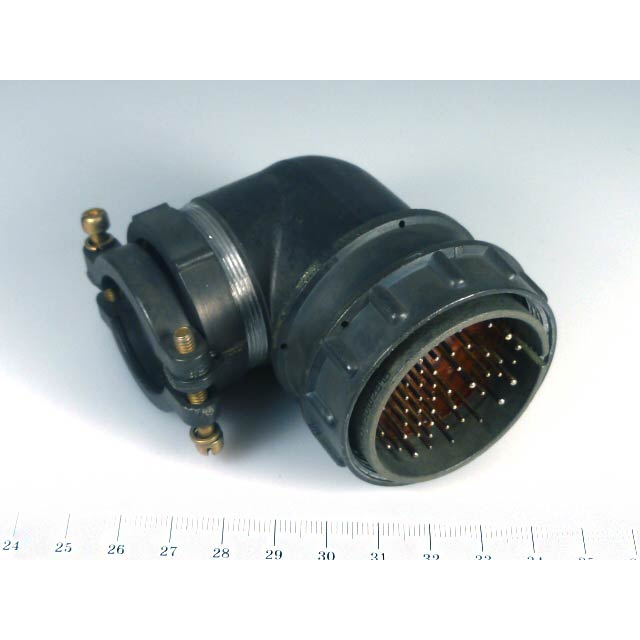

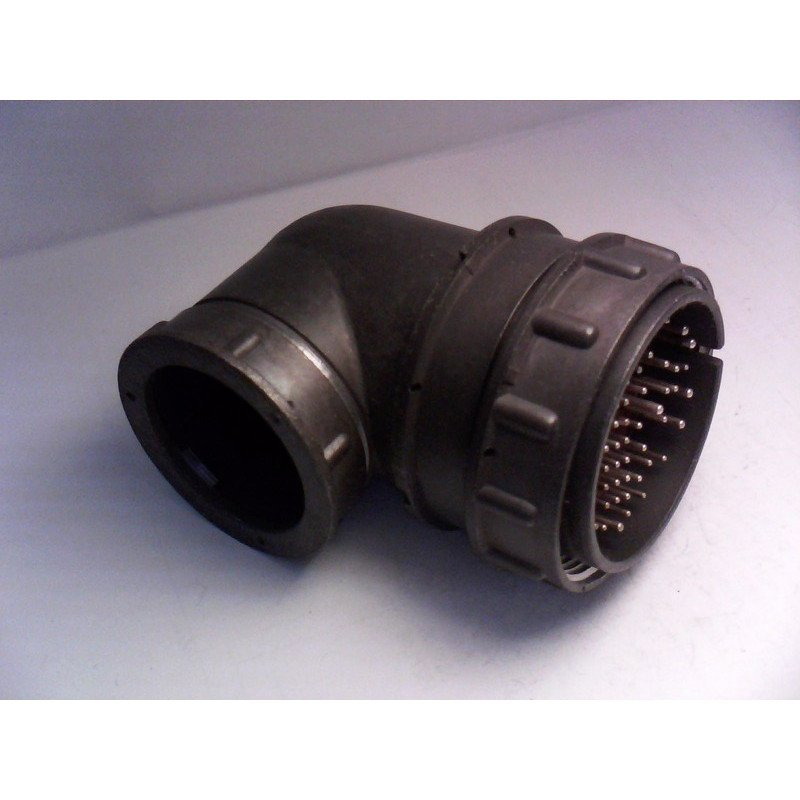

Назначение разъёма 2РМ42КУЭ50Ш2В1

2РМ42КУЭ50Ш2В1 — это тип кабельной вилки, предназначенной для использования в электрических цепях. Изделие относится к категории 2РМ4 и представляет собой многоконтактный соединитель, применяемый для коммутации электрических цепей в составе кабельных сборок и блоков аппаратуры. Основное назначение — обеспечение надёжного электрического соединения между кабелем и ответной частью (розеткой или приборным разъёмом) с возможностью многократного сочленения и расчленения.

Разъём предназначен для работы в составе электротехнических и радиоэлектронных устройств, где требуется передача сигналов и питающих напряжений через кабельное соединение. Блочно-кабельное исполнение корпуса позволяет использовать вилку как в составе кабельных линий, так и в блочных конструкциях.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данного изделия. Значения приведены в том виде, в каком они заявлены в имеющемся описании, без дополнительных допущений.

• Тип корпуса: блочный, кабельный.
• Тип сочленения: резьбовое.
• Исполнение монтажной части: без патрубка, прямой, угловой.
• Количество контактов: 50.
• Максимальная токовая нагрузка для контактов диаметром 1 мм: 4 А.
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм: 8 А.
• Максимальное рабочее напряжение: не более 700 В или 560 В в зависимости от источника.
• Климатическое исполнение: УХЛ (негерметичный).
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.

Резьбовое сочленение обеспечивает механическую фиксацию вилки с ответной частью и устойчивость соединения к вибрационным и ударным воздействиям, характерным для эксплуатации в составе аппаратуры. Исполнение монтажной части без патрубка, прямое и угловое, определяет варианты подключения кабеля и компоновки разъёма в зависимости от условий монтажа.

Климатическое исполнение УХЛ указывает на пригодность изделия для эксплуатации в условиях умеренного и холодного климата. При этом исполнение классифицировано как негерметичное, что означает отсутствие защиты от проникновения влаги и требует учёта этого фактора при выборе места установки.

Электрические параметры

Максимальная токовая нагрузка зависит от диаметра применяемых контактов: для контактов диаметром 1 мм она составляет 4 А, для контактов диаметром 1,5 мм — 8 А. Это позволяет использовать разъём как для цепей управления и сигнализации, так и для питания нагрузок в пределах указанных значений.

Максимальное рабочее напряжение заявлено на уровне не более 700 В или 560 В в зависимости от источника. При подборе разъёма для конкретного применения следует опираться на эксплуатационную документацию и уточнять допустимое напряжение по актуальным справочным данным.

Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях, что характеризует изоляционные свойства разъёма и его пригодность для цепей, чувствительных к утечкам.

Ресурсные характеристики

Количество сочленений-расчленений достигает 500 циклов, что определяет допустимое число подключений и отключений в течение срока службы. Минимальная наработка составляет 1000 часов. Эти показатели важны при планировании периодичности технического обслуживания и замены соединителей в составе оборудования.

Применение

Разъём 2РМ42КУЭ50Ш2В1 применяется в электрических цепях в качестве кабельной вилки. Благодаря 50 контактам он подходит для многопроводных соединений, где необходимо передавать несколько сигналов или линий питания одновременно. Резьбовое сочленение и блочно-кабельный корпус делают его пригодным для установки в составе блоков и кабельных сборок промышленной и специальной аппаратуры.

Изделие может использоваться в устройствах, работающих в условиях умеренного и холодного климата, при условии размещения в местах, защищённых от прямого воздействия влаги, поскольку климатическое исполнение УХЛ для данного разъёма является негерметичным. При монтаже следует учитывать допустимые токовые нагрузки по диаметру контактов и максимальное рабочее напряжение, а также соблюдать ограничения по числу циклов сочленения и наработке.

Для правильного подбора и эксплуатации рекомендуется обращаться к технической документации изготовителя, где уточняются конкретные значения напряжения, допустимые условия среды и порядок монтажа. Артикул изделия — 1065.
