Назначение соединителя 2РМ42КУЭ30Ш2В1

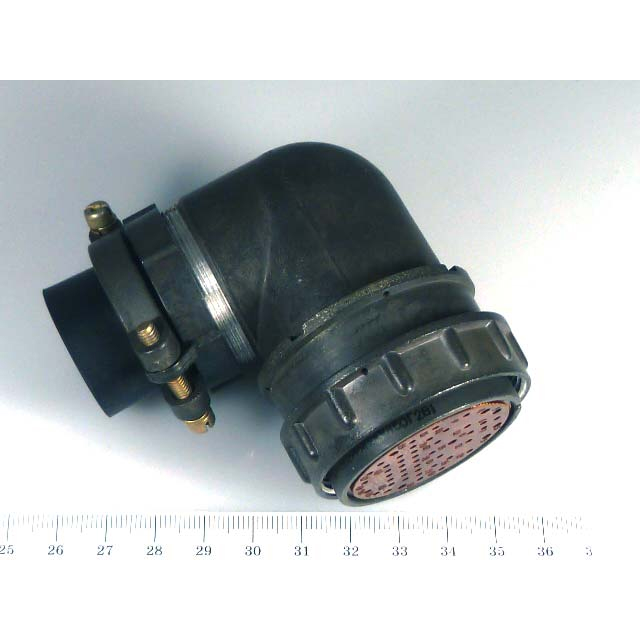

Соединитель 2РМ42КУЭ30Ш2В1 представляет собой кабельную угловую вилку с экранированным кабелем. Изделие предназначено для использования в электрических цепях постоянного и переменного тока. Разъём применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

По типу соединитель относится к низкочастотным цилиндрическим негерметичным разъёмам серии 2РМ. Условный размер корпуса — 42. Вид корпуса — кабельный (К), вид патрубка — угловой (У), вид гайки патрубка — для экранированного кабеля (Э). Данная часть соединителя — вилка (Ш).

Подтверждённые особенности и технические параметры

Конструкция разъёма включает 30 контактов. Сочетание контактов — 2: применяются контакты диаметром 1 мм и 1,5 мм. Покрытие контактов — серебро (В). Теплостойкость — до 100 градусов Цельсия (обозначение 1).

Основные электрические характеристики:

• Токовая нагрузка на одиночный контакт диаметром 1 мм — 4,5 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм — 9 А.
• Максимальная суммарная нагрузка — 168 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм — 700 В.
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм — 560 В.
• Максимальное испытательное напряжение для контактов диаметром 1 мм — 2300 В.
• Максимальное испытательное напряжение для контактов диаметром 1,5 мм — 1850 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.

Частотный диапазон работы соединителя — от 50 Гц до 10 кГц. Такие параметры обеспечивают стабильную передачу сигнала и питающих напряжений в составе радиоэлектронных устройств.

Условия эксплуатации и применение

Климатическое исполнение изделия — УХЛ2.1 по ГОСТ 15150-69, что соответствует эксплуатации в условиях умеренного и холодного климата. Разъём выдерживает механические удары многократного действия с пиковым ускорением 1000 метров на секунду в квадрате и удары одиночного действия с пиковым ускорением 5000 метров на секунду в квадрате.

Рабочий диапазон атмосферного давления — от 133,32 умноженное на десять в минус шестой степени Па до 506 кПа. Сочетание углового кабельного корпуса с гайкой для экранированного кабеля позволяет применять вилку в схемах, где требуется защита от помех и удобная укладка кабеля под углом.

Соединитель 2РМ42КУЭ30Ш2В1 востребован при сборке и ремонте блоков радиоэлектронной аппаратуры, в составе кабельных сборок и узлов, работающих при постоянном и переменном токе. Перед монтажом рекомендуется проверять совместимость ответной части по типу, условному размеру корпуса и количеству контактов.
