Назначение соединителя 2РМ42КУЭ0Ш2В1

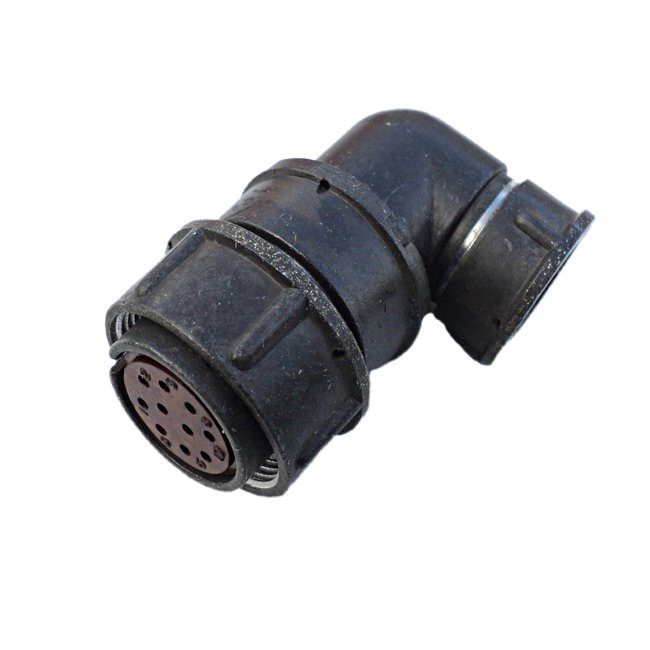

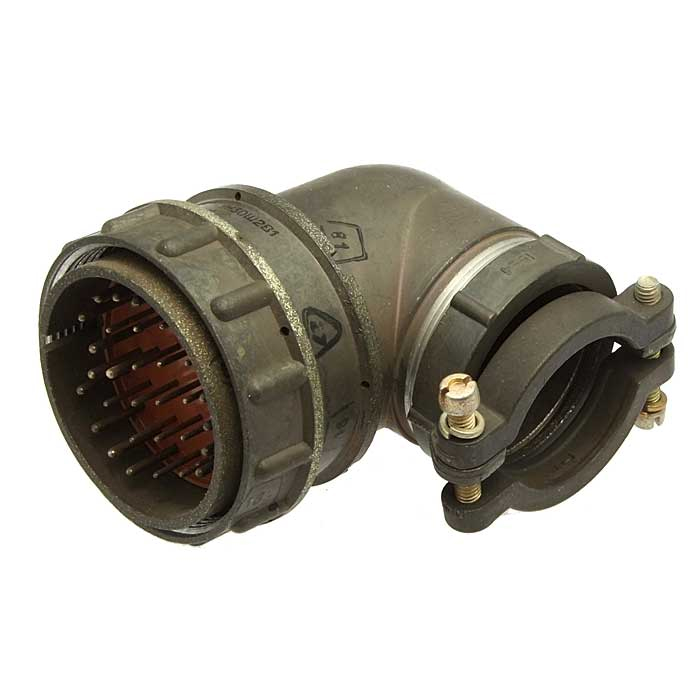

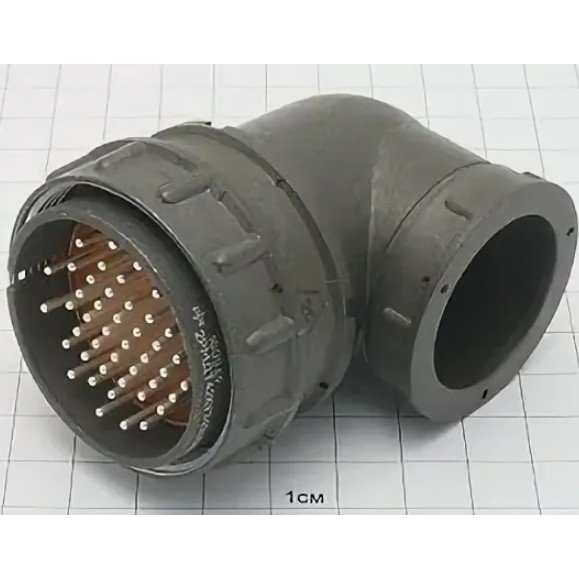

2РМ42КУЭ0Ш2В1 «5» — цилиндрический низкочастотный негерметичный электрический соединитель (разъём) условного размера 42 мм. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и применяется там, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Изделие относится к серии 2РМ и выпускается в кабельном исполнении с угловым патрубком. Такое исполнение удобно при объёмном монтаже, когда жгут проводов подходит к разъёму под углом, а не по прямой оси. Маркировка «5» в обозначении товара соответствует приёмке «5».

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМ42КУЭ0Ш2В1 читается по элементам, каждый из которых указывает на конкретное свойство изделия:

• 2РМ — серия соединителей;
• 42 — диаметр корпуса, условный размер 42 мм;
• К — кабельное исполнение;
• У — угловой патрубок;
• Э — исполнение для экранированного кабеля;
• 50 — количество контактов;
• Ш — вилка;
• 2 — комбинация контактов диаметрами 1 мм и 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Климатическое исполнение — УХЛ2.1, то есть для умеренного и холодного климата. Конструкция негерметичная, с резьбовой фиксацией сочленённого положения.

Основные электрические и технические характеристики

Соединитель рассчитан на контакты двух типов. Контакты диаметром 1 мм допускают ток до 4 А, контакты диаметром 1,5 мм — до 8 А. Максимальная суммарная токовая нагрузка по изделию составляет 190 А. Максимальное рабочее напряжение достигает 560–700 В.

Сопротивление контактов нормируется: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм. Ёмкость между контактами — до 6 пФ. Сопротивление изоляции составляет не менее 5000 МОм.

Устойчивость к механическим и климатическим воздействиям

Изделие устойчиво к вибрациям с частотой до 5000 Гц при ускорении 490 метров на секунду в квадрате, к ударам и к акустическому шуму уровнем до 170 дБ. Такие параметры определяют область применения — аппаратура, работающая в условиях повышенной влажности, воздействия озона и механических нагрузок.

Применение

Соединители серии 2РМ в исполнении 2РМ42КУЭ0Ш2В1 используются для объёмного монтажа в аппаратуре, где необходимо надёжное соединение с резьбовой фиксацией. Угловой патрубок и исполнение под экранированный кабель делают его пригодным для жгутов, прокладываемых с изгибом у места подключения, а экранирование помогает снизить влияние помех в цепях с частотами до 3 МГц.

Комбинация контактов двух диаметров позволяет одновременно коммутировать силовые и сигнальные цепи в одном разъёме: через контакты 1,5 мм подаётся больший ток, через контакты 1 мм — меньший. Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают стабильность соединения при многократных сочленениях.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям для применения в ответственной аппаратуре. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
