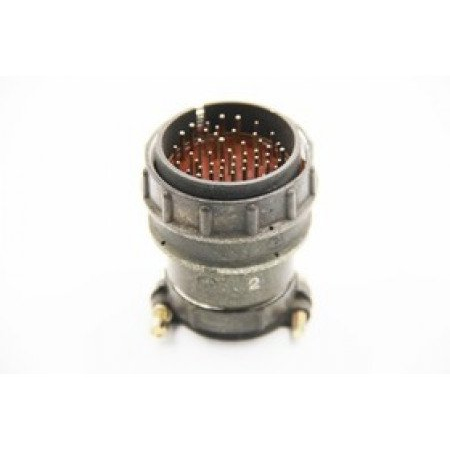

Назначение соединителя 2РМ42КПН50Г2В1Л

2РМ42КПН50Г2В1Л — кабельная розетка серии 2РМ, предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация большого числа проводников в составе одного разъёма.

Розетка рассчитана на внутренний монтаж и эксплуатацию в различных климатических условиях. Она обеспечивает подключение неэкранированного кабеля и образует разъёмное соединение с ответной частью — вилкой 2РМ42Б50Ш2Е2.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ42КПН50Г2В1Л содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые особенности розетки.

• Тип соединителя: кабельная розетка.
• Корпус: кабельный (К).
• Патрубок: прямой (П).
• Гайка патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 50.
• Часть соединителя: розетка (Г).
• Сочетание контактов: контакты диаметром 1,0 мм и диаметром 1,5 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: до 100 градусов Цельсия.
• Левая розетка: да (Л).

Такое сочетание контактов разного диаметра позволяет использовать розетку как для сигнальных цепей, так и для цепей с повышенной токовой нагрузкой в пределах одного соединения.

Технические характеристики

Электрические и эксплуатационные параметры розетки 2РМ42КПН50Г2В1Л определяют область её применения и допустимые режимы работы.

• Рабочее напряжение: не более 700 В (для некоторых моделей серии — 560 В).
• Максимальная токовая нагрузка на одиночный контакт: не более 4 А.
• Общая максимальная токовая нагрузка: не более 190 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность электрического соединения. Серебряное покрытие контактной группы снижает потери и поддерживает параметры соединения при многократных циклах коммутации.

Применение и условия эксплуатации

Розетка 2РМ42КПН50Г2В1Л применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Она подходит для соединения цепей постоянного и переменного тока с частотой до 3 МГц и рассчитана на работу в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия.

1. Монтаж выполняется с неэкранированным кабелем, для которого предусмотрена гайка патрубка типа Н.
2. Прямой патрубок обеспечивает удобное подключение кабеля без изгиба корпуса.
3. Ответной частью является вилка 2РМ42Б50Ш2Е2, совместно с которой образуется разъёмное соединение на 50 контактов.
4. Изделие выдерживает не менее 500 сочленений-расчленений и имеет минимальную наработку не менее 1000 часов.

Исполнение «левая розетка» определяет взаимное расположение контактов и ориентацию корпуса при стыковке с ответной вилкой. Перед установкой следует убедиться в соответствии типа розетки и ответной части, а также в допустимости применяемого кабеля по условиям неэкранированного исполнения.

Комплектация и сведения о товаре

Артикул изделия — 1030. Категория — 2РМ4. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует. Заполненные характеристики VirtueMart для данной позиции не приведены.

Все перечисленные параметры относятся именно к розетке 2РМ42КПН50Г2В1Л и её применению в составе серии соединителей 2РМ. Для подбора ответных частей и монтажных принадлежностей следует руководствоваться обозначением типоразмера 2РМ42 и числом контактов 50.
