Назначение разъёма 2РМ42КПН30Ш2В1В

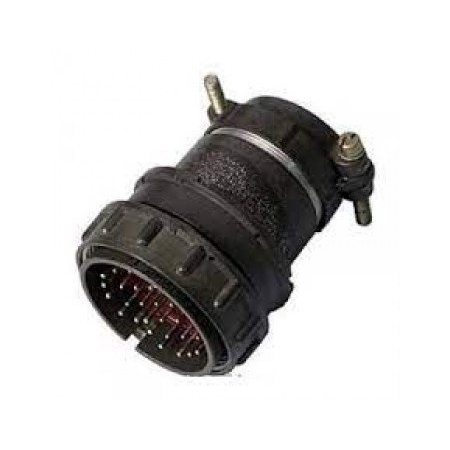

2РМ42КПН30Ш2В1В — низкочастотный цилиндрический электрический разъём советского и российского производства. Он предназначен для надёжного электрического соединения цепей в различных системах, включая промышленное и военное оборудование. Изделие относится к серии 2РМ — негерметичным разъёмам с кабельным корпусом и прямым патрубком.

Разъём применяется там, где требуется механически прочное и стабильное соединение с возможностью многократного сочленения и расчленения. Благодаря широкому диапазону рабочих температур и стойкости к внешним воздействиям он подходит для эксплуатации в жёстких условиях.

Расшифровка обозначения

Маркировка 2РМ42КПН30Ш2В1В содержит основные сведения о конструкции и параметрах изделия:

• 2РМ — серия негерметичных низкочастотных цилиндрических разъёмов;
• 42 — условный диаметр корпуса 42 мм;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — исполнение, соответствующее конструкции серии;
• 30 — количество контактов;
• Ш — вилочная часть (вилка);
• 2 — сочетание диаметров контактов 1 мм и 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — исполнение по теплостойкости до +100 °С;
• В — всеклиматическое исполнение.

Такая структура обозначения позволяет однозначно определить тип корпуса, число и диаметры контактов, вид контактной части и условия эксплуатации.

Основные технические характеристики

Разъём имеет условный диаметр корпуса 42 мм и 30 контактов с сочетанием диаметров 1 мм и 1,5 мм. Контактная часть выполнена в вилочном исполнении. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление.

• Токовая нагрузка: от 4 до 9 А в зависимости от диаметра контакта;
• Напряжение: до 700 В;
• Сопротивление контакта: не более 0,0025–0,005 Ом;
• Прочность изоляции: 1850–2300 В;
• Усилие расчленения: до 343 Н;
• Число соединений-расчленений: до 500;
• Масса патрубка: около 73 г;
• Длина: 81 мм.

Монтаж выполняется пайкой. Такое сочетание параметров делает разъём пригодным для силовых и сигнальных цепей в составе ответственных изделий.

Условия эксплуатации

Изделие рассчитано на работу при температурах от минус 60 °С до плюс 100 °С. Допускается эксплуатация при влажности до 98 % при температуре плюс 25 °С. Разъём выпускается в исполнении для умеренного и холодного климата (УХЛ), а также во всеклиматическом исполнении, что расширяет географию его применения.

По стойкости к механическим воздействиям заявлены следующие параметры:

• вибрация с частотой до 5000 Гц при ускорении 490 м/с²;
• акустический шум уровнем 170 дБ;
• удары с ускорением до 5000 м/с².

Совокупность этих характеристик подтверждает пригодность разъёма для работы в условиях интенсивных вибраций, ударов и акустических нагрузок, характерных для промышленного и военного оборудования.

Область применения

2РМ42КПН30Ш2В1В применяется в промышленном и военном оборудовании, где требуется надёжное соединение электрических цепей с возможностью многократного сочленения. Вилочная часть с кабельным корпусом и прямым патрубком удобна для подключения кабельных сборок, а паяный монтаж обеспечивает прочный и долговечный контакт.

Разъём востребован в системах, работающих при повышенных и пониженных температурах, высокой влажности, вибрации, ударах и акустическом шуме. Его параметры позволяют использовать изделие как в умеренном и холодном климате, так и в условиях всеклиматического исполнения.
