2РМ42КПН30Ш2В1

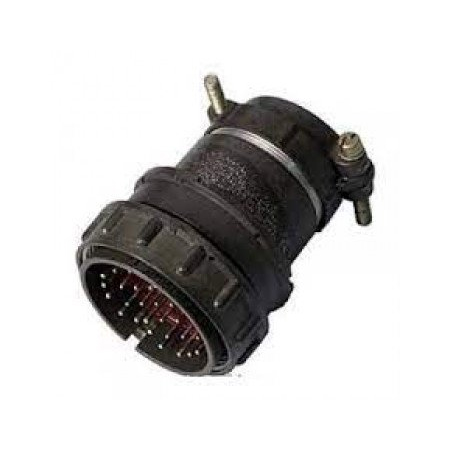

2РМ42КПН30Ш2В1 представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики

Это кабельная вилка (Ш) с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н), имеющая 30 контактов диаметром 1 и 1,5 мм с серебряным покрытием (В). Условный размер корпуса — 42, монтаж выполняется пайкой внутренним способом, сочленение резьбовое с одношпоночной поляризацией. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 позволяет использовать его при температуре от -60 до +100 °C и влажности до 98% при +40 °C.

Технические параметры

Соединитель выдерживает до 500 сочленений-расчленений и имеет минимальную наработку 1000 часов, сопротивление изоляции не менее 5000 МОм, а ёмкость между контактами — не более 6 пФ. В сочленённом состоянии обеспечивает пылезащищённость контактов, подходит для токов от 3 до 36 А в зависимости от контакта. Срок сохраняемости составляет 15 лет.
