Назначение и общее описание

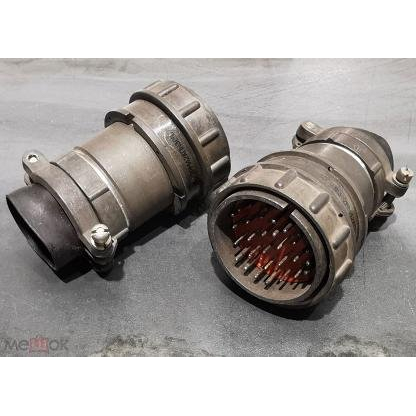

Соединитель 2РМ42КПН30Ш2В1 представляет собой цилиндрический низкочастотный негерметичный разъём кабельного типа, относящийся к серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в составе радиоэлектронной аппаратуры, где требуется надёжное механическое и электрическое соединение кабельных линий.

Конструктивно разъём выполнен с резьбовым сочленением и одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает стабильный контакт при воздействии вибрации и ударных нагрузок. Кабельный тип исполнения предполагает подключение гибких проводников и монтаж методом пайки внутренним способом.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в составе электрических цепей.

• Количество контактов — 30.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебро.
• Тип сочленения — резьбовое, с одношпоночной поляризацией корпусов.
• Максимальное рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений-расчленений — до 500 циклов.
• Диаметр посадочного отверстия корпуса — 42 мм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Монтаж — пайка внутренним способом.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Указанные параметры определяют принадлежность разъёма к категории 2РМ4 и его пригодность для эксплуатации в жёстких условиях.

Применение и условия эксплуатации

Соединители серии 2РМ широко используются в радиоэлектронной аппаратуре благодаря устойчивости к вибрации, ударам и воздействию повышенной влажности. Для данной модели заявлена работа при влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Изделие подходит для кабельного подключения в составе приборов, пультов, блоков и других устройств, где необходима передача сигналов и питания по 30 цепям одновременно. Диаметр посадочного отверстия корпуса 42 мм позволяет устанавливать разъём в стандартизированные монтажные места без дополнительной доработки.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 подтверждает пригодность разъёма для эксплуатации в умеренном и холодном климате при размещении в помещениях, где отсутствует прямое воздействие осадков и ветра. Сочетание серебряного покрытия контактов, высокого сопротивления изоляции и длительного срока сохраняемости делает 2РМ42КПН30Ш2В1 рациональным выбором для ответственных соединений в аппаратуре длительного использования.

Ключевые особенности

• Низкочастотный диапазон работы — до 3 МГц, с охватом цепей постоянного и переменного тока.
• Негерметичное исполнение кабельного типа.
• Поляризация корпусов одной шпонкой — защита от неверного сочленения.
• Стойкость к вибрации, ударам и повышенной влажности.
• Продолжительный срок службы и хранения — до 500 сочленений и 15 лет соответственно.

Артикул изделия — 1025. При подборе разъёма для конкретного проекта следует учитывать количество контактов, рабочие напряжения и температурный диапазон, сопоставляя их с условиями эксплуатации аппаратуры.
