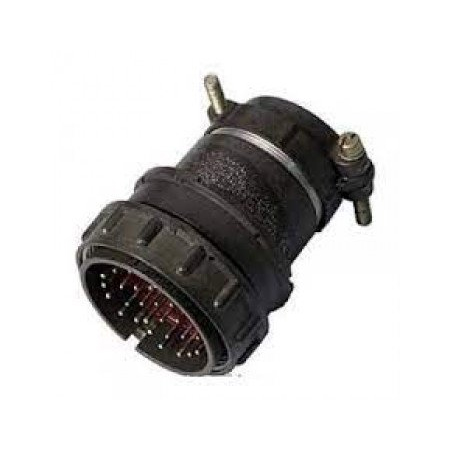

Соединитель 2РМ42КПН30Ш2В1 — это низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он используется в радиоэлектронной аппаратуре общего и специального назначения.

Основные характеристики

• Тип соединителя : Негерметичный, объемного монтажа с резьбовой фиксацией.
• Условный размер корпуса : 42.
• Количество контактов : 30.
• Покрытие контактов : Серебро.
• Рабочая температура : От -60 °C до +100 °C.
• Сопротивление изоляции : Не менее 1000 МОм.
• Максимальный ток на одиночный контакт :
  • Для контактов диаметром 1 мм — 4.5 А.
  • Для контактов диаметром 1.5 мм — 9 А.

Конструкция и монтаж

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными, так и кабельными. вилка имеет прямой патрубок и гайку для неэкранированного кабеля. Метод монтажа — пайка, что обеспечивает надежное соединение.

Условия эксплуатации

Соединитель предназначен для работы в умеренном и холодном климате (климатическое исполнение УХЛ2.1 по ГОСТ 15150-69). Он способен выдерживать вибрацию, механические удары и воздействие различных атмосферных условий.

Гарантия и срок службы

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Минимальная наработка на отказ составляет 5000 часов, а число сочленений-расчленений — до 500 раз. Таким образом, соединитель 2РМ42КПН30Ш2В1 является надежным ком Онентом для использования в различных электрических системах, обеспечивая высокую производительность и долговечность.
