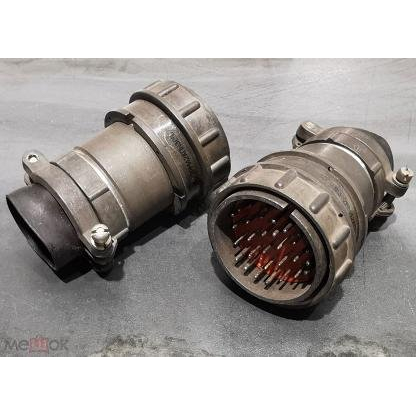

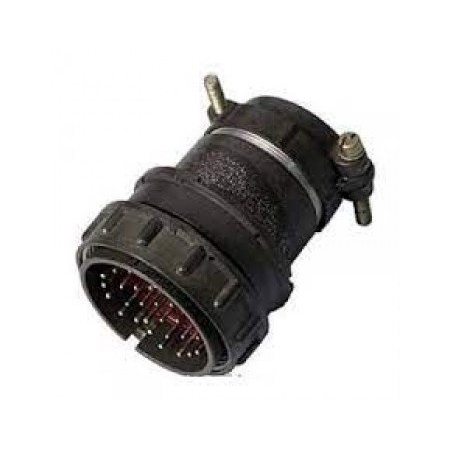

Назначение соединителя 2РМ42КПН30Ш2В1

Соединитель 2РМ42КПН30Ш2В1 — цилиндрический низкочастотный негерметичный разъем объемного монтажа с резьбовой фиксацией сочлененного положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. По данным каталога, конкретная позиция выпущена в 1988 году и относится к категории 2РМ4, артикул 1023.

Соединители серии 2РМ применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Конструктивно разъем состоит из двух частей — вилки и розетки, которые могут быть блочными (приборными) либо кабельными. Монтаж выполняется методом пайки, а сочленение — резьбовое с одношпоночной поляризацией корпусов, что исключает неправильное соединение частей.

Подтверждённые особенности и характеристики

Ниже перечислены параметры, указанные для данной позиции. Иные значения, включая размеры, массу и комплект поставки, в предоставленных данных отсутствуют.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 42.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 30.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °С.
• Рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Способ монтажа: объемный, пайкой.
• Фиксация сочлененного положения: резьбовая.
• Поляризация корпусов: одношпоночная.

Сочетание кабельного корпуса, прямого патрубка под неэкранированный кабель и гайки соответствующего вида определяет область применения вилки: подключение кабельных линий к блочным частям аппаратуры. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение в цепях постоянного и переменного тока.

Применение и условия эксплуатации

Вилка 2РМ42КПН30Ш2В1 с 30 контактами применяется в составе разъемных соединений радиоэлектронной аппаратуры. Она сочленяется с ответной частью — розеткой соответствующего типоразмера — посредством резьбового соединения с одношпоночной поляризацией. Монтаж проводников выполняется пайкой непосредственно к контактам, что характерно для объемного монтажа. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации в части температуры и влажности в рамках указанной категории.

Теплостойкость до 100 °С ограничивает верхнюю границу рабочей температуры. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях повышенного давления, вакуума или прямого воздействия влаги, где требуется герметичный разъем. Применение соединителя целесообразно в узлах и блоках, работающих при напряжении до 700 В и частоте до 3 МГц.

Технические условия и гарантийные показатели

Соединители соответствуют техническим условиям различных приёмок, включая АШДК.434410.062ТУ и ГЕ0.364.126ТУ. Согласно приведенным данным, гарантийный срок хранения составляет 15 лет, гарантийная наработка — 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.

Для подбора ответной части и проверки совместимости следует руководствоваться обозначением типоразмера корпуса 42 и количеством контактов 30: розетка должна соответствовать той же серии 2РМ4 и тому же условному размеру корпуса. Сведения о производителе, стране производства и комплекте поставки в предоставленных данных не указаны, поэтому в описании не приводятся.
