Назначение соединителя 2РМ42КПН30Ш2В1

2РМ42КПН30Ш2В1 — цилиндрический низкочастотный негерметичный соединитель серии 2РМ4, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется там, где требуется надёжное механическое и электрическое соединение многожильных кабельных линий с блоками и узлами аппаратуры.

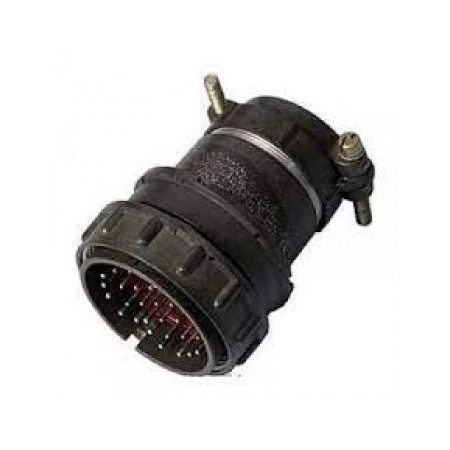

Данная модель представляет собой вилку кабельного исполнения с прямым патрубком и гайкой для неэкранированного кабеля. Совместно с ответной розеткой соответствующего типоразмера соединитель образует разъёмное сочленение, которое можно многократно собирать и разбирать в процессе эксплуатации, обслуживания и ремонта оборудования.

Подтверждённые особенности и технические характеристики

Конструкция и параметры изделия определяются маркировкой и приведёнными ниже данными. Все значения относятся именно к исполнению 2РМ42КПН30Ш2В1.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 42.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 30.
• Часть соединителя: вилка (Ш).
• Сочетание контактов: контакты диаметром 1,0 мм и 1,5 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: до 100 градусов Цельсия.

К электрическим параметрам относятся: максимальное рабочее напряжение 700 В, максимальная рабочая частота 3 МГц, сопротивление контактов не более 5 МОм, ёмкость между контактами не более 6 пФ, сопротивление изоляции не менее 5000 МОм. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Максимальная токовая нагрузка на одиночный контакт зависит от диаметра контакта, поэтому для конкретного сочетания контактов её следует уточнять по эксплуатационной документации на серию 2РМ4.

Применение и условия эксплуатации

Соединители этой серии используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Вилка 2РМ42КПН30Ш2В1 устанавливается на кабеле и подключается к приборной или кабельной розетке, обеспечивая передачу сигналов и питающих напряжений между отдельными частями устройства.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 означает, что изделие рассчитано на эксплуатацию в умеренном и холодном климате при размещении под навесом или внутри помещений, где исключено прямое воздействие осадков и солнечной радиации. Негерметичное исполнение не предназначено для работы в условиях повышенной влажности с прямым попаданием воды, поэтому при монтаже следует обеспечивать защиту сочленения от влаги и загрязнений.

Порядок подбора и монтажа

1. Убедиться, что ответная часть соединителя соответствует типоразмеру корпуса 42 и имеет 30 контактов того же сочетания диаметров.
2. Проверить, что применяемый кабель является неэкранированным, поскольку гайка патрубка предназначена именно для такого кабеля.
3. Подготовить кабель, завести его в патрубок и закрепить гайкой, соблюдая аккуратность при разделке жил.
4. Выполнить присоединение жил к контактам, контролируя качество пайки или обжима в зависимости от принятой технологии монтажа.
5. Сочленить вилку с розеткой до упора и проверить надёжность фиксации.
6. Перед подачей напряжения проконтролировать отсутствие замыканий между контактами и целостность изоляции.

При эксплуатации необходимо учитывать ограничения по температуре и напряжению, указанные выше, а также не превышать максимальную частоту рабочего сигнала. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, однако требует бережного обращения: загрязнение и механические повреждения контактных поверхностей недопустимы.

Комплектация и данные каталога

Артикул изделия — 1022, категория — 2РМ4. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует, заполненные характеристики VirtueMart также не приведены. Сведения о стране производства, сертификатах, гарантии и точной комплектации поставки в исходных данных не содержатся и в настоящем описании не заявляются.

Для точного подбора ответной розетки, определения допустимой токовой нагрузки по каждому контакту и уточнения условий эксплуатации следует обращаться к технической документации на серию соединителей 2РМ4.
