Назначение соединителя

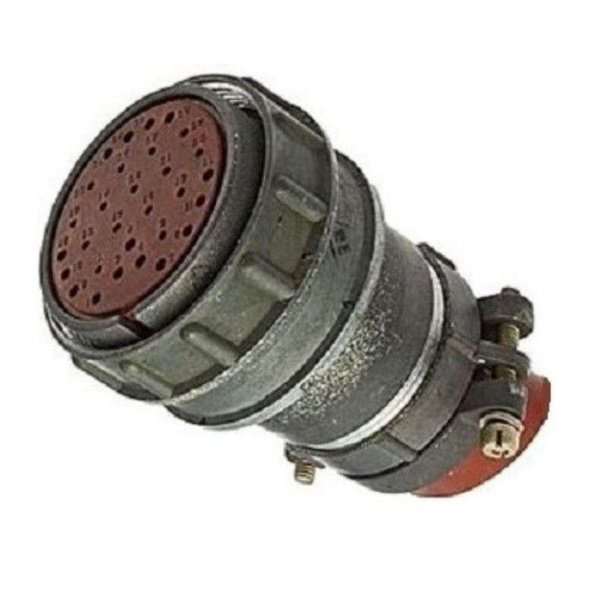

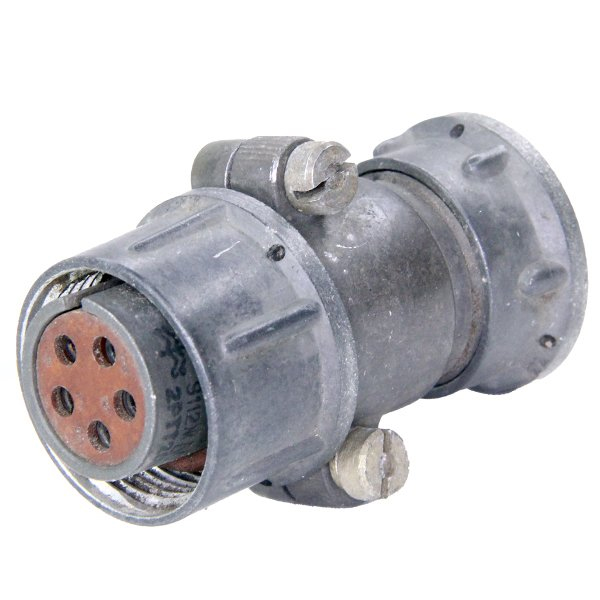

2РМ42КПН30Г2В1Л — это электрический разъём (розетка), относящийся к серии низкочастотных цилиндрических негерметичных соединителей 2РМ. Изделие предназначено для кабельного подключения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется там, где требуется надёжное разъёмное соединение многожильных кабелей, и рассчитана на работу в составе ответных частей — проходных вилок соответствующего типоразмера.

Конструкция относится к негерметичному исполнению, то есть не предназначена для работы под давлением среды или при полном погружении, однако устойчива к ряду внешних воздействующих факторов, что делает её пригодной для эксплуатации в промышленных и транспортных условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полный набор конструктивных признаков, каждый из которых имеет конкретное значение:

• 2РМ — тип соединителя: низкочастотный цилиндрический негерметичный.
• 42 — диаметр корпуса, равный 42 мм.
• К — кабельное исполнение корпуса.
• П — прямой патрубок.
• Н — исполнение под неэкранированный кабель, с гайкой для его закрепления.
• 30 — количество контактов.
• Г2 — сочетание контактов с различными диаметрами.
• В1 — покрытие контактов серебром.
• Л — характеристика левой розетки, то есть исполнение для соединения с проходными вилками.

Таким образом, соединитель сочетает в себе кабельный корпус с прямым патрубком и крепёжной гайкой, что упрощает монтаж кабеля и обеспечивает механическую фиксацию без применения дополнительных переходных элементов.

Электрические и контактные параметры

Розетка содержит 30 контактов двух типоразмеров по диаметру — 1 мм и 1,5 мм. Такое сочетание позволяет коммутировать в одном разъёме цепи с разной токовой нагрузкой. Рабочее напряжение составляет от 560 до 700 В. Допустимый ток зависит от диаметра контакта: для контактов диаметром 1 мм он лежит в пределах от 4 до 4,5 А, для контактов диаметром 1,5 мм — от 8 до 9 А.

Сопротивление контакта нормируется в диапазоне от 0,0025 до 0,005 Ом, что подтверждает пригодность изделия для цепей с повышенными требованиями к стабильности переходного сопротивления. Контакты имеют серебряное покрытие, которое снижает окисление и улучшает проводимость.

Максимальная теплостойкость соединителя достигает 100 градусов Цельсия.

Габаритные размеры

Основные присоединительные и габаритные размеры изделия:

• D1 — 42 мм;
• D2 — 51 мм;
• Lmax — 25 мм.

Указанные размеры определяют посадочные и стыковочные параметры розетки и должны учитываться при компоновке кабельной сборки и выборе ответной вилки.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединители серии 2РМ рассчитаны на эксплуатацию в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к вибрациям, влажному теплу, инею, соляному туману и другим внешним факторам, что делает возможным его применение в тяжёлых условиях.

Благодаря этому соединитель подходит для использования в различных отраслях промышленности, на транспорте и в других областях, где требуется надёжное разъёмное соединение кабелей и стабильная работа электрических цепей.

Область применения

Розетка 2РМ42КПН30Г2В1Л применяется для кабельного подключения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Она востребована там, где необходимо передавать сигнал и питание через многоконтактный разъём с нормированным переходным сопротивлением и устойчивостью к климатическим и механическим нагрузкам. Совместно с ответными проходными вилками изделие образует разъёмное соединение, пригодное для условий вибрации, повышенной влажности и перепадов температуры в пределах указанного диапазона.
