Назначение

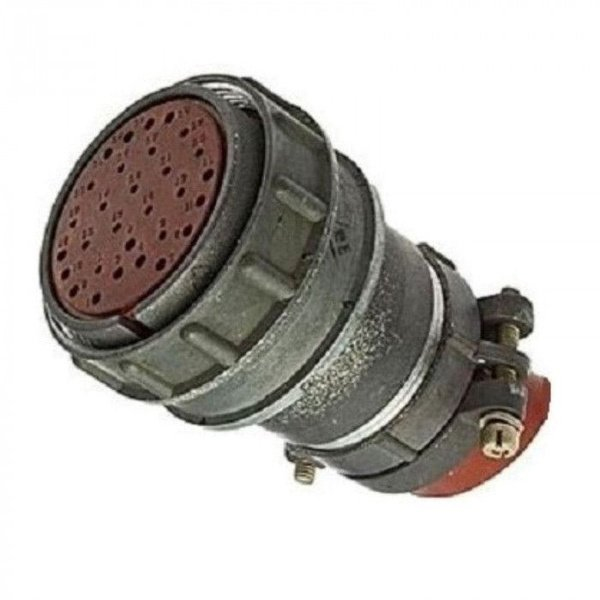

2РМ42КПН30Г2В1Л — кабельная розетка из серии низкочастотных цилиндрических негерметичных соединителей типа 2РМ. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения и служит для коммутации кабельных линий внутри устройств, где требуется надёжное и прочное разъёмное соединение.

Розетка относится к левому типу исполнения и предназначена для сочленения с проходными вилками. Конструкция рассчитана на эксплуатацию в составе аппаратуры всеклиматического исполнения при внутреннем монтаже.

Подтверждённые особенности

Конструктивные параметры

• Тип соединителя: низкочастотный цилиндрический негерметичный.
• Корпус: кабельный.
• Патрубок: прямой, с гайкой для неэкранированного кабеля.
• Тип розетки: левая, для проходных вилок.
• Метод монтажа: обжимка.
• Сочленение: резьбовое.
• Количество контактов: 30.
• Сочетание контактов: 1,0 мм и 1,5 мм.
• Покрытие контактов: серебро.

Электрические характеристики

• Рабочее напряжение: до 700 В.
• Максимальная токовая нагрузка на контакт зависит от диаметра контакта: для 1,0 мм — от 5 до 8 А, для 1,5 мм — от 7 до 15 А.
• Сопротивление контакта: не более 5 мОм для контактов 1,0 мм и не более 2,5 мОм для контактов 1,5 мм.
• Сопротивление изоляции: не менее 1000 МОм.

Условия эксплуатации и ресурс

• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: диапазон частот от 1 до 1000 Гц при ускорении 490 метров на секунду в квадрате (50 g).
• Механический удар: одиночный 5000 метров на секунду в квадрате (500 g), многократный 1000 метров на секунду в квадрате (100 g).
• Минимальная наработка: 5000 часов при 500 сочленениях-расчленениях.

Применение

Розетка 2РМ42КПН30Г2В1Л устанавливается на кабель и обеспечивает разъёмное соединение с ответной проходной вилкой серии 2РМ. Благодаря обжимному монтажу контактов обеспечивается стабильный электрический контакт и устойчивость к механическим воздействиям.

Изделие подходит для внутреннего монтажа в радиоэлектронных и радиотехнических устройствах, работающих в широком диапазоне температур и при повышенных вибрационных и ударных нагрузках. Совместимость с неэкранированным кабелем и гайка патрубка прямого типа упрощают сборку кабельных сборок.

При подборе ответных частей следует учитывать левое исполнение розетки, предназначенное для проходных вилок, а также сочетание контактов 1,0 мм и 1,5 мм, определяющее допустимую токовую нагрузку по каждому контакту.

Комплектация и сведения о товаре

• Артикул: 1020.
• Категория: 2РМ4.
• Производитель: не указано.
• Краткое описание из каталога: не указано.
• Комплектация, гарантия, страна производства и сертификаты: сведения в предоставленных данных отсутствуют.
