Назначение разъёма 2РМ42КПН30Г2В1

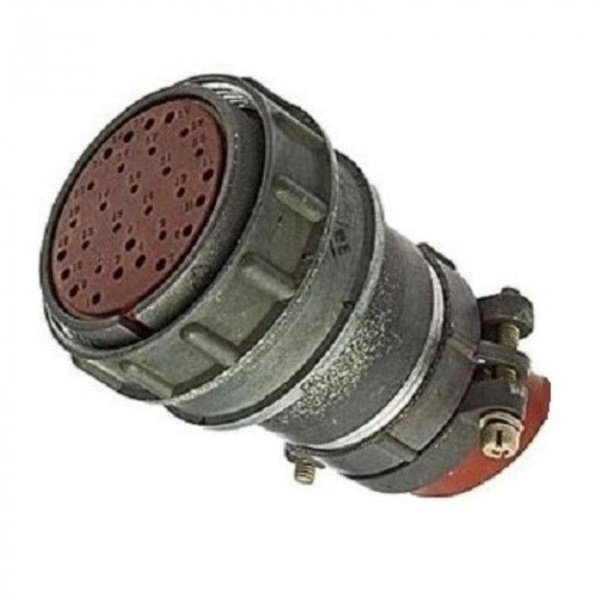

2РМ42КПН30Г2В1 — это цилиндрический низкочастотный электрический разъём серии 2РМ с кабельным корпусом. Изделие предназначено для надёжного соединения в электрических цепях и применяется там, где требуется стабильная передача сигнала и питания при переменных нагрузках. Разъём относится к категории 2РМ4 и имеет артикул 1019.

Конструкция рассчитана на работу в составе промышленных и технических систем, где важны высокая надёжность контакта, стойкость к механическим воздействиям и широкий диапазон рабочих температур. Разъём позволяет создавать как герметичные, так и негерметичные соединения в зависимости от условий эксплуатации.

Основные технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные в описании товара.

• Диаметр посадочного отверстия — 42 мм.
• Количество контактов — 30.
• Диаметр контактов — 1 мм.
• Сопротивление контакта — 0,005 Ом или 0,0025 Ом.
• Выдерживаемое напряжение — от 560 до 700 В.
• Токовая нагрузка на контакты — от 4 А до 9 А в зависимости от диаметра контакта (1 мм или 1,5 мм).
• Теплостойкость — до 100 градусов Цельсия.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Покрытие контактов — серебро (индекс В).
• Вид соединения — розетка (индекс Г).
• Прямой патрубок (индекс П) и гайка для неэкранированного кабеля (индекс Н).

Указанные параметры определяют область применения разъёма и допустимые режимы его работы в составе электротехнических изделий.

Расшифровка обозначения

В маркировке 2РМ42КПН30Г2В1 заложены ключевые особенности исполнения. Серия 2РМ указывает на тип цилиндрического низкочастотного разъёма. Число 42 соответствует диаметру посадочного отверстия в миллиметрах. Число 30 обозначает количество контактов. Буквенные индексы описывают конструктивные признаки: вид соединения — розетка, наличие прямого патрубка и гайки для неэкранированного кабеля. Индекс В указывает на серебряное покрытие контактов.

Механические свойства и устойчивость к воздействиям

Конструкция разъёма устойчива к вибрациям в диапазоне от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате. Изделие также выдерживает одиночные удары и многократные механические воздействия, что подтверждает его пригодность для эксплуатации в условиях повышенной нагрузки.

К геометрическим параметрам относятся: D1 равно 42 мм, D2 равно 51 мм, Lmax равно 25 мм. Левая ориентация розетки (индекс Л) подходит для соединителей с проходными вилками. Такое исполнение обеспечивает удобство монтажа и надёжную стыковку в составе кабельных сборок.

Применение

Разъёмы серии 2РМ, включая модель 2РМ42КПН30Г2В1, используются в промышленных и технических системах для создания герметичных или негерметичных соединений. Основные сферы применения — электрические цепи, где требуется высокая надёжность при переменных нагрузках и температурах от минус 60 до плюс 100 градусов Цельсия.

Благодаря серебряному покрытию контактов, низкому сопротивлению контакта и стойкости к вибрациям изделие подходит для ответственных узлов, работающих в условиях механических воздействий. Разъём может применяться в составе кабельных соединений с неэкранированным кабелем, для чего предусмотрены прямой патрубок и гайка.

Комплектация и особенности эксплуатации

Изделие поставляется как розетка с кабельным корпусом, оснащённая прямым патрубком и гайкой для неэкранированного кабеля. Количество контактов — 30, что позволяет организовать многожильные соединения в рамках одного разъёма.

При монтаже следует учитывать диаметр посадочного отверстия 42 мм и габаритные размеры D2 равно 51 мм и Lmax равно 25 мм. Левая ориентация розетки определяет совместимость с проходными вилками, что важно при сборке соединительных узлов. Соблюдение указанных режимов по току, напряжению и температуре обеспечивает длительную и стабильную работу разъёма в составе оборудования.
