Назначение соединителя 2РМ42КПН30Г2В1

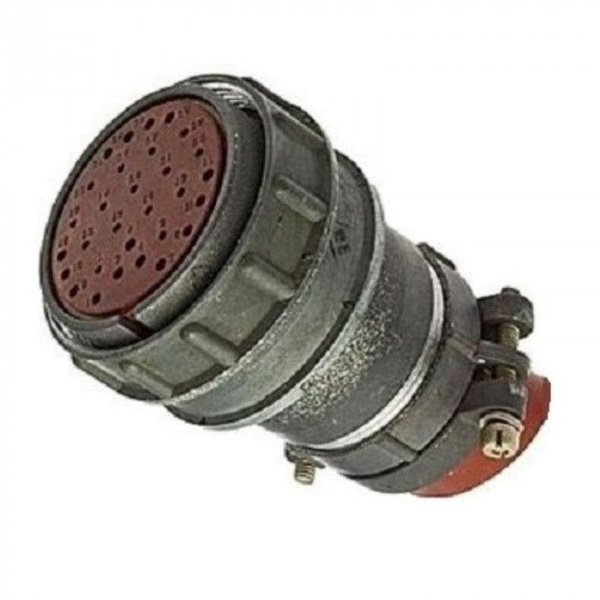

Соединитель 2РМ42КПН30Г2В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии 2РМ и применяется там, где требуется надежное и прочное соединение электрических цепей.

По части соединителя данная модель является розеткой. Корпус кабельного вида оснащен прямым патрубком и рассчитан на неэкранированный кабель. Монтаж выполняется непосредственно на кабель, что делает разъем удобным для построения кабельных сборок и жгутов в составе различных радиоэлектронных устройств.

Основные характеристики и конструктивные особенности

Конструкция соединителя определяет его технические возможности и область применения. Ниже перечислены подтвержденные особенности модели.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 42 миллиметра.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Часть соединителя: розетка.
• Количество контактов: 30.
• Сочетание контактов: контакты диаметром 1 миллиметр и 1,5 миллиметра.
• Покрытие контактов: серебро.
• Теплостойкость: плюс 100 градусов Цельсия.
• Монтаж: на кабель, для неэкранированного кабеля.
• Герметичность: негерметичное исполнение.

Сочетание контактов двух типоразмеров позволяет использовать один соединитель для передачи сигналов и питания с разными токовыми нагрузками, что расширяет функциональные возможности изделия в составе аппаратуры.

Технические параметры

Электрические и эксплуатационные характеристики соединителя подтверждаются следующими значениями.

Электрические параметры

• Максимальное рабочее напряжение: до 560 вольт или 700 вольт.
• Токовая нагрузка на контакт диаметром 1 миллиметр: от 5 до 8 ампер.
• Токовая нагрузка на контакт диаметром 1,5 миллиметра: от 7 до 15 ампер.
• Сопротивление электрического контакта диаметром 1 миллиметр: не более 5 миллиом.
• Сопротивление электрического контакта диаметром 1,5 миллиметра: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 1000 мегаом.

Условия эксплуатации и стойкость к воздействиям

• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: от минус 60 до плюс 150 градусов Цельсия.
• Вибрация: диапазон частот от 1 до 1000 герц, ускорение до 490 метров на секунду в квадрате, что соответствует 50 g.
• Одиночные удары: ускорение до 5000 метров на секунду в квадрате, что соответствует 500 g.
• Многократные удары: ускорение до 1000 метров на секунду в квадрате, что соответствует 100 g.
• Линейные нагрузки: ускорение до 2000 метров на секунду в квадрате, что соответствует 200 g.

Ресурс и сохраняемость

• Минимальная наработка: 5000 часов.
• Минимальный срок сохраняемости: 25 лет.

Применение

Соединитель 2РМ42КПН30Г2В1 применяется в радиоэлектронных устройствах, где необходимо надежное и прочное соединение. Благодаря кабельному исполнению с прямым патрубком он используется для монтажа на неэкранированный кабель и подходит для построения кабельных сборок, соединительных линий и жгутов.

Высокая стойкость к вибрации, одиночным и многократным ударам, а также к линейным нагрузкам позволяет эксплуатировать изделие в условиях интенсивных механических воздействий. Серебряное покрытие контактов обеспечивает стабильное электрическое сопротивление, а широкий диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия делает разъем пригодным для аппаратуры, работающей в сложных климатических условиях.

Благодаря сочетанию контактов диаметром 1 миллиметр и 1,5 миллиметра соединитель подходит для коммутации как сигнальных, так и силовых цепей в пределах указанных токовых нагрузок. Изделие востребовано в составе радиоэлектронной и радиотехнической аппаратуры, где требуется долговременная и надежная работа соединения.
