Назначение соединителя

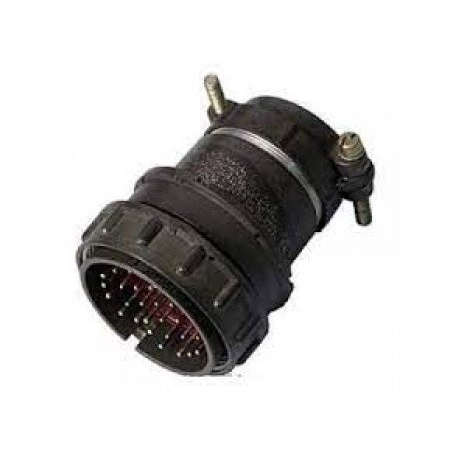

2РМ42КПН0Ш2В1В «5» — цилиндрический низкочастотный кабельный соединитель серии 2РМ, выполненный в виде вилки с прямым патрубком. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленного оборудования, авиационной техники и других систем, где предъявляются повышенные требования к стойкости к вибрационным нагрузкам и к работе в агрессивных условиях среды.

Конструкция относится к кабельным соединителям, то есть рассчитана на оконцевание кабеля и обеспечивает механическое крепление и электрический контакт между ответными частями разъёма. Прямой патрубок упрощает монтаж кабеля и позволяет организовать ввод провода без излома пучка.

Основные технические характеристики

Соединитель имеет условный размер корпуса 42, кабельное исполнение (обозначено буквой К), прямой патрубок (ПН), нулевое число вставок и климатическое исполнение В, то есть всеклиматическое. Контакты выполнены с серебряным покрытием, что отражено в обозначении Ш2В1В.

• Максимальная суммарная токовая нагрузка — 190 ампер.
• Рабочее напряжение — до 700 вольт.
• Ток на контакт диаметром 1 миллиметр — 4 ампера.
• Ток на контакт диаметром 1,5 миллиметра — 8 ампер.
• Сопротивление контактов диаметром 1 миллиметр — не более 5 миллиом.
• Сопротивление контактов диаметром 1,5 миллиметра — не более 2,5 миллиома.
• Емкость между контактами — не более 6 пикофарад.
• Сопротивление изоляции — не менее 5000 мегаом.
• Электрическая прочность изоляции — до 2300 вольт.

Показатели надёжности и электрические параметры

Низкое сопротивление контактов и высокая величина сопротивления изоляции обеспечивают стабильность передачи сигнала и снижение потерь в цепи. Малая ёмкость между контактами важна при коммутации цепей, чувствительных к перекрёстным наводкам, и позволяет использовать соединитель в составе ответственных измерительных и управляющих трактов.

Суммарная токовая нагрузка до 190 ампер указывает на способность соединителя работать с несколькими силовыми контактами одновременно, а рабочее напряжение до 700 вольт определяет область применения в цепях низкого и среднего напряжения.

Условия эксплуатации

Изделие рассчитано на эксплуатацию в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 180 градусов Цельсия. Такой диапазон позволяет применять соединитель как в неотапливаемом оборудовании, так и вблизи нагревающихся узлов.

Соединитель сохраняет работоспособность при пониженном давлении до 1,2 умноженного на 10 в четвёртой степени паскаля и при повышенном давлении до 50,6 умноженного на 10 в четвёртой степени паскаля. Это соответствует условиям высотной эксплуатации и работы в герметизированных объёмах.

Климатическое исполнение В (всеклиматическое) подтверждает пригодность изделия к использованию в различных климатических зонах без дополнительных ограничений по влажности и температуре в пределах указанного диапазона.

Приёмка и область применения

Для данного соединителя установлена приёмка «5», что означает повышенные требования к контролю качества при изготовлении и испытаниях. Такая приёмка характерна для изделий, поставляемых в ответственные отрасли, включая авиационную технику и специальное оборудование.

1. Промышленное оборудование с повышенным уровнем вибрации.
2. Авиационная и другая техника, работающая при перепадах давления и температуры.
3. Электрические цепи постоянного и переменного тока с напряжением до 700 вольт.
4. Системы, требующие стабильного контактного сопротивления и высокой изоляции.

Таким образом, 2РМ42КПН0Ш2В1В «5» представляет собой кабельную вилку серии 2РМ с серебряными контактами, рассчитанную на жёсткие условия эксплуатации и подтверждённую приёмкой «5».
