Назначение

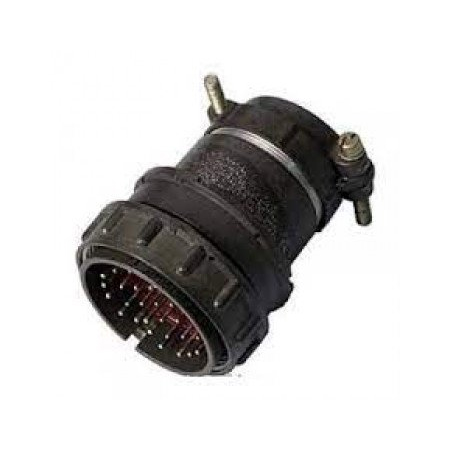

2РМ42КПН0Ш2В1 «5» — негерметичный цилиндрический низкочастотный электрический соединитель ряда 2РМ. Он предназначен для коммутации сигнальных и силовых цепей в радиоэлектронной аппаратуре общего и специального назначения. Артикул товара — 1014, категория — 2РМ4. Производитель в предоставленных данных не указан.

Конструкция относится к кабельным негерметичным соединителям. Такое исполнение применяется там, где требуется надёжное электрическое соединение между кабелем и аппаратурой, но не предъявляются требования к полной герметичности по внешней среде.

Подтверждённые особенности и маркировка

Обозначение соединителя построено по стандартной схеме ряда 2РМ. Ниже приведены элементы, расшифровка которых указана в предоставленном описании.

• 2РМ — тип соединителя: цилиндрический низкочастотный, исполнение по РМ.
• 42 — условный размер корпуса.
• КПН — кабельная негерметичная вилка/розетка; в данном случае вилка, кабельный корпус, негерметичная конструкция.
• Ш — вилка (штыревая часть).
• 2 — вариант сочетания контактов (комбинация диаметров и типов контактов в блоке).
• В1 — серебряное покрытие контактов, теплостойкость до +100 °C.
• «5» — группа приёмки (условие по техническим требованиям, например, ГЕ0.364.126ТУ); относится к качеству и испытаниям изделия.

В предоставленном описании для близкой модели 2РМ42КПН50Ш2В1 указано 50 контактов. Для точного обозначения 2РМ42КПН0Ш2В1 «5» отдельное число контактов в исходных данных не приведено, поэтому этот параметр следует уточнять по маркировке и сопроводительной документации.

Электрические параметры и условия эксплуатации

По данным каталога для соединителей ряда 2РМ максимальное рабочее напряжение составляет до 560–700 В в зависимости от конкретной модификации. Сопротивление изоляции — не менее нескольких тысяч МОм. Ёмкость между контактами — не более нескольких пикофарад.

Климатическое исполнение обычно рассчитано на работу в диапазоне температур от −60 °C до +100 °C. Соединитель рассчитан на перепады температур и повышенную влажность.

Механическая стойкость

Изделие рассчитано на многократные сочленения и расчленения — обычно порядка нескольких сотен циклов. Оно выдерживает вибрацию и ударные нагрузки по стандартам ряда 2РМ.

Применение

Такой разъём применяется в промышленной и военной радиоэлектронике, измерительной аппаратуре и автоматизированных системах управления. Основные сферы использования:

• коммутация сигнальных и силовых цепей в радиоэлектронной аппаратуре общего назначения;
• радиоэлектронная аппаратура специального назначения;
• измерительные приборы и испытательные стенды;
• автоматизированные системы управления, где требуются надёжные кабельные соединения;
• условия с перепадами температур, повышенной влажностью, вибрацией и ударными нагрузками.

Соединитель востребован там, где необходимо обеспечить большое число контактов в одном корпусе и устойчивость к механическим воздействиям. Группа приёмки «5» указывает на повышенные требования к качеству и испытаниям изделия в соответствии с техническими условиями.
