Назначение соединителя

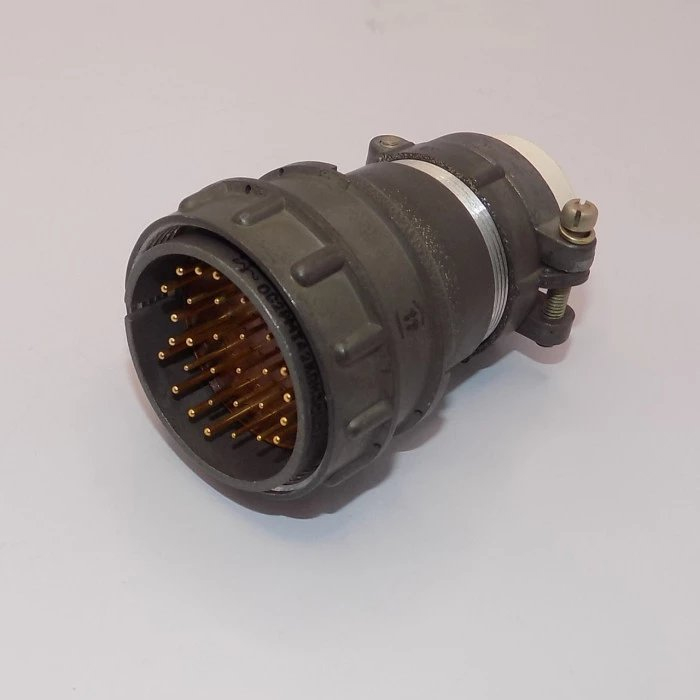

2РМ42КПН0Ш2А1 «5» (артикул 1012, категория 2РМ4) представляет собой цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такие соединители применяются там, где требуется надежное механическое соединение и устойчивость к вибрационным нагрузкам.

Данная модель входит в серию 2РМ4 и выпускается в исполнении кабельной вилки с прямым патрубком. Приемка «5» подтверждает соответствие изделия установленным требованиям качества и его пригодность для использования в ответственных электрических системах.

Конструкция и расшифровка обозначения

Маркировка соединителя содержит полную информацию о его исполнении. Ниже приведена расшифровка основных элементов обозначения.

• 2РМ — тип цилиндрического низкочастотного соединителя объемного монтажа.
• 42 — условный размер корпуса.
• К — кабельная вилка.
• ПН — прямой патрубок для ввода кабеля.
• Ш2 — исполнение без экранирования.
• А1 — серебряное покрытие контактов.

Конструкция предусматривает объемный монтаж, то есть подключение проводников непосредственно к контактным элементам внутри корпуса. Резьбовая фиксация обеспечивает надежное удержание сочлененных частей и предотвращает самопроизвольное разъединение под воздействием вибрации.

Подтвержденные технические характеристики

Ниже перечислены характеристики, заявленные для данной модели серии 2РМ4.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на одиночный контакт: до 4 А при диаметре контакта 1 мм и до 8 А при диаметре 1,5 мм.
• Суммарная токовая нагрузка на соединитель: до 190 А.
• Рабочий диапазон частот: постоянный и переменный ток частотой до 3 МГц.
• Климатическое исполнение: УХЛ2.1.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 до 5000 МОм.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: до 25 лет.
• Приемка: «5».

Указанные параметры определяют область допустимого применения соединителя и позволяют подбирать его под конкретные условия эксплуатации без превышения предельных значений по току, напряжению и температуре.

Применение и условия эксплуатации

Соединители серии 2РМ используются в электрических цепях с частотами до 3 МГц, где требуется надежная фиксация и устойчивость к вибрациям. Благодаря климатическому исполнению УХЛ2.1 изделие пригодно для эксплуатации в широком диапазоне температур и может применяться в приборостроении, промышленном оборудовании и аппаратуре общего назначения.

Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред под давлением. Объемный монтаж позволяет использовать его в составе кабельных сборок и внутренних цепей устройств. Серебряное покрытие контактов обеспечивает стабильное электрическое сопротивление в течение всего срока службы.

Модель 2РМ42КПН0Ш2А1 «5» поставляется как самостоятельное изделие. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах отсутствуют. Комплектация также не описана в исходной информации.
