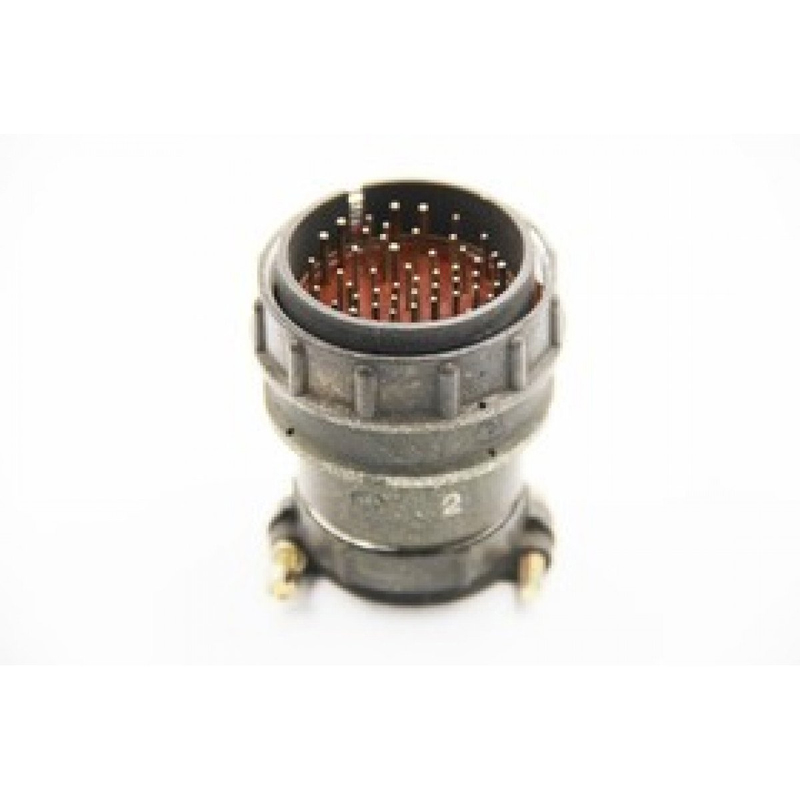

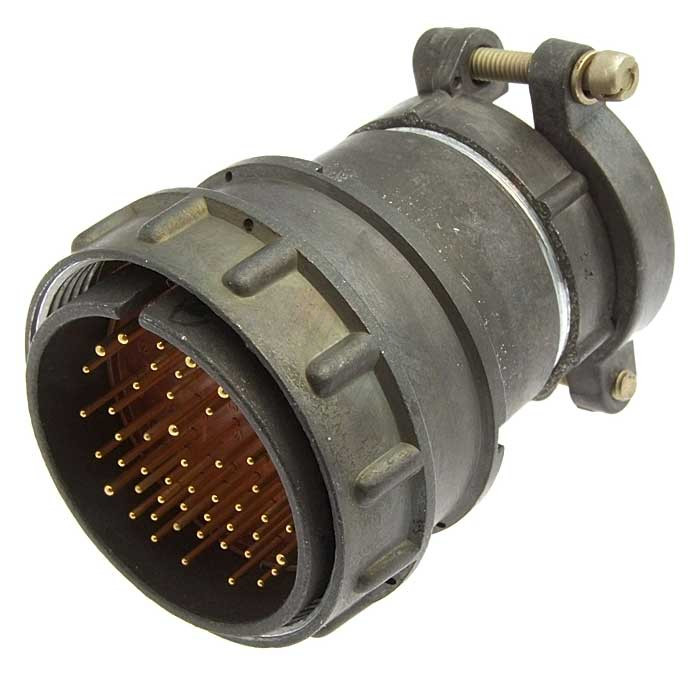

Назначение соединителя 2РМ42КПЭ50Ш2В1В

Соединитель 2РМ42КПЭ50Ш2В1В (артикул 1052, категория 2РМ4) представляет собой цилиндрический низкочастотный негерметичный разъём кабельного типа, предназначенный для объёмного монтажа методом пайки. Изделие применяется для электрического соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В.

Разъём относится к классу негерметичных соединителей, то есть не предназначен для работы в условиях повышенного давления, вакуума или прямого воздействия влаги. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации в умеренном и холодном климате при размещении под навесом или внутри закрытых помещений, где исключено прямое попадание атмосферных осадков и солнечной радиации.

Данная часть соединителя — вилка, то есть ответная часть, которая сочленяется с розеткой. Резьбовая фиксация сочленённого положения обеспечивает надёжное механическое удержание пары и исключает самопроизвольное разъединение при вибрации и механических нагрузках.

Подтверждённые особенности конструкции

Конструктивное исполнение соединителя ориентировано на монтаж экранированного кабеля, что подтверждается видом гайки патрубка. Монтажная часть выполнена в виде прямого патрубка кабельного корпуса, а сама установка осуществляется внутренним способом. Ниже перечислены основные характеристики изделия, заявленные для данной модели и её конструктивных аналогов.

• Тип соединителя: негерметичный, низкочастотный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Вид корпуса: кабельный.
• Исполнение монтажной части: прямой патрубок.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 50.
• Часть соединителя: вилка.
• Способ монтажа: объёмный, пайкой.
• Монтаж: внутренний.
• Вид сочленения: резьбовое.
• Покрытие контактов: серебро.

Сочетание контактов обозначается цифрой «2». Теплостойкость соединителей данного типа достигает 100 градусов Цельсия. Сопротивление контактов составляет не более нескольких миллиом, что обеспечивает стабильность электрического перехода при передаче сигнала и питающих напряжений.

Область применения и условия эксплуатации

Соединители серии 2РМ42 применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они востребованы в тех случаях, когда требуется компактное многоконтактное соединение с механической фиксацией и возможностью экранирования кабельной линии.

Основные сферы использования:

1. Соединение и разъединение электрических цепей в различных видах электротехнической и радиоаппаратуры.
2. Монтаж кабельных линий внутри блоков и стоек радиоэлектронного оборудования.
3. Организация многопроводных интерфейсов, где требуется до 50 отдельных контактов в одном разъёме.
4. Применение совместно с экранированным кабелем для снижения влияния помех на передаваемый сигнал.

Максимальный ток на одиночный контакт определяется диаметром контакта: ориентировочно от 5 до 8 ампер для контакта диаметром один миллиметр и от 7 до 15 ампер для контакта диаметром полтора миллиметра. Точное значение зависит от конкретного исполнения контактной пары и условий эксплуатации.

Гарантийный срок хранения изделия составляет 15 лет со дня изготовления. Гарантийная наработка достигает 1000 часов во всех режимах и 100000 часов в облегчённом режиме, что подтверждает ресурс соединителя при штатной эксплуатации в составе аппаратуры.

Таким образом, 2РМ42КПЭ50Ш2В1В — это 50-контактная кабельная вилка с серебряным покрытием контактов, резьбовым сочленением, патрубком под экранированный кабель и объёмным монтажом пайкой, рассчитанная на цепи с частотой до 3 МГц и напряжением до 700 В в климатическом исполнении УХЛ2.1.
