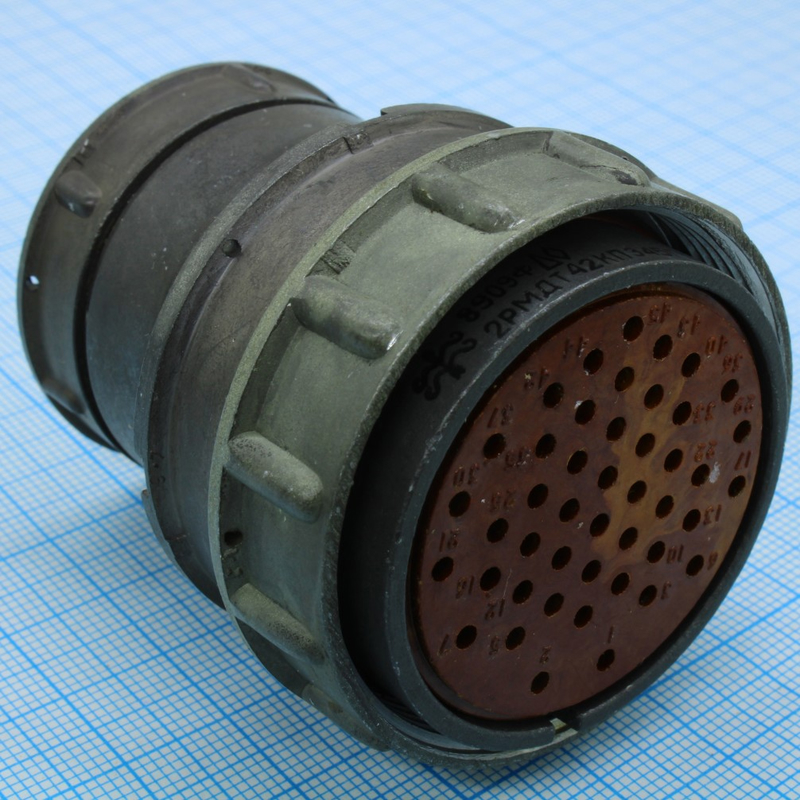

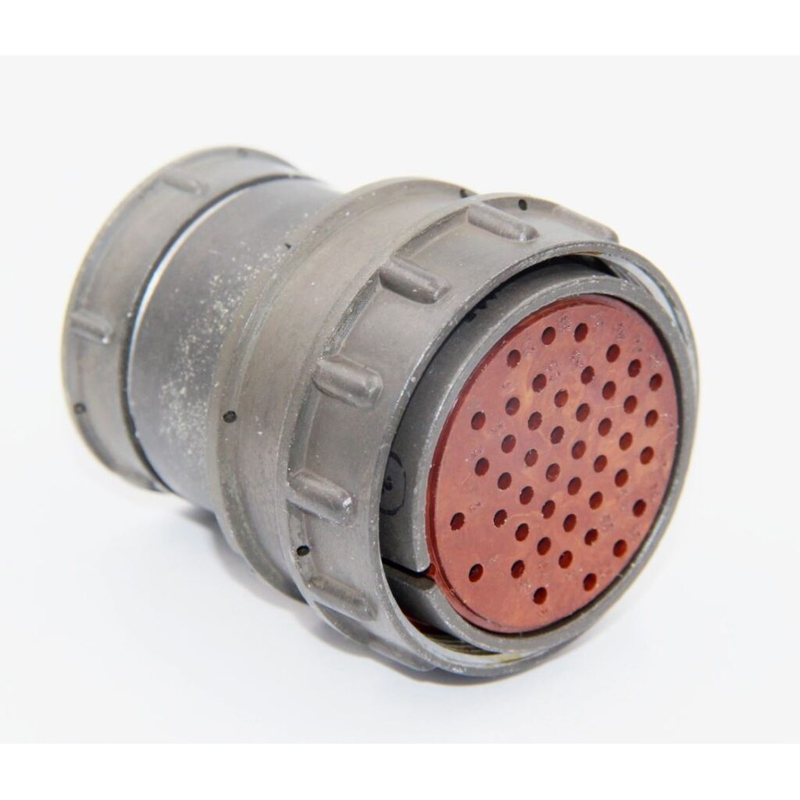

Назначение соединителя 2РМ42КПЭ45Г5В1

Соединитель 2РМ42КПЭ45Г5В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМ4 и выпускается в климатическом исполнении В, что подтверждается маркировкой. По конструктивному исполнению это кабельная розетка с прямым патрубком и гайкой для экранированного кабеля.

Основное назначение изделия — обеспечение надёжной электрической коммутации между блоками, узлами и модулями аппаратуры общего и специального назначения. Соединитель применяется там, где требуется компактное цилиндрическое сочленение с большим числом контактов и возможностью экранирования кабельной линии.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие конструктивному ряду изделия. Условный размер корпуса составляет 42 миллиметра. Количество контактов — 45. Обозначение сочетания контактов — диаметр 1,5 миллиметра. Покрытие контактов — серебро. Часть соединителя — розетка. Вид корпуса — кабельный, вид патрубка — прямой, вид гайки патрубка — для экранированного кабеля.

• Максимальное рабочее напряжение: до 560 или 700 вольт.
• Максимальная токовая нагрузка на контакт: 5 ампер.
• Сопротивление изоляции: не менее 5000 мегаом.
• Сопротивление электрического контакта: зависит от диаметра контакта.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Максимально допустимая температура окружающей среды: до 100 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Приёмка изделия — «5», что соответствует особо высокому уровню контроля качества и приёмке представителем заказчика. Это подтверждает пригодность соединителя для ответственных применений.

Область применения

Соединитель 2РМ42КПЭ45Г5В1 используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря негерметичному цилиндрическому исполнению и климатическому исполнению В изделие подходит для эксплуатации в составе стационарной и подвижной аппаратуры, где не требуется полная герметизация корпуса.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при токовых нагрузках до 5 ампер на контакт. Экранированная гайка патрубка позволяет подключать кабель с экраном, что снижает уровень электромагнитных помех и повышает помехозащищённость канала связи. Прямой патрубок упрощает монтаж и укладку жгута внутри корпуса прибора.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия допускает применение соединителя в аппаратуре, работающей в широком спектре климатических условий. Минимальная наработка 1000 часов и срок сохраняемости 15 лет характеризуют изделие как рассчитанное на длительную эксплуатацию и хранение в составе комплектующих.

Маркировка 2РМ42КПЭ45Г5В1 расшифровывается как цилиндрический низкочастотный соединитель серии 2РМ с условным размером корпуса 42, количеством контактов 45, исполнением корпуса и патрубка, климатическим исполнением В. Артикул изделия — 1046.
