Назначение изделия

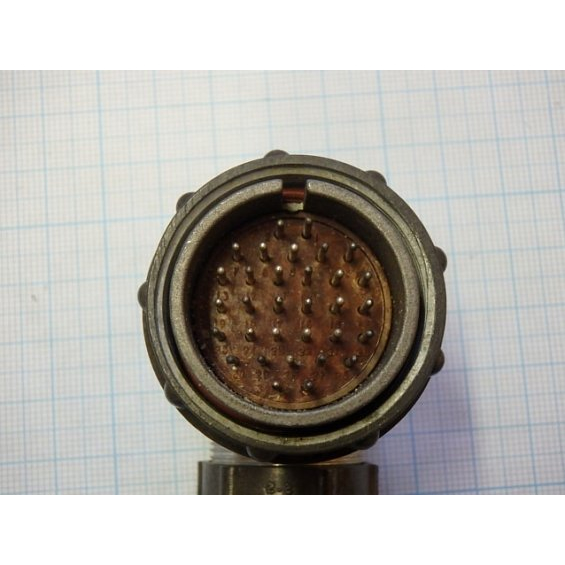

Кабельная вилка 2РМ42КПЭ30Ш2В1 относится к цилиндрическим электрическим соединителям серии 2РМ и предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в составе разъёмных соединений экранированных кабелей и обеспечивает передачу сигналов и питающих напряжений в промышленном оборудовании, контрольно-измерительной аппаратуре и других системах, где требуется надёжный контакт в негерметичных условиях внутреннего объёмного монтажа.

Конструктивное исполнение с прямым патрубком и гайкой для экранированного кабеля позволяет закреплять вилку на кабельной сборке с сохранением экранирования, что важно для снижения влияния внешних электромагнитных помех. Климатическое исполнение УХЛ подтверждает возможность эксплуатации в условиях умеренного и холодного климата при размещении внутри помещений и корпусов оборудования.

Подтверждённые особенности конструкции и электрические параметры

Соединитель оснащён 30 контактами двух диаметров: 1 мм и 1,5 мм. Контакты имеют серебряное покрытие, обозначаемое в маркировке буквой «В». Серебряное покрытие обеспечивает низкое переходное сопротивление и стабильность электрического контакта при многократных сочленениях.

Основные электрические и конструктивные характеристики:

• токовая нагрузка на одиночный контакт диаметром 1 мм — 4,5 А;
• токовая нагрузка на одиночный контакт диаметром 1,5 мм — 9 А;
• максимальная суммарная токовая нагрузка — 168 А;
• максимальное рабочее напряжение для контактов 1 мм — 560 В;
• максимальное рабочее напряжение для контактов 1,5 мм — 700 В;
• электрическая прочность изоляции — до 2300 В;
• сопротивление контакта — около 0,005 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ;
• теплостойкость — до +100 °C;
• условный размер корпуса — 42 мм, присоединительные диаметры D1=42 мм и D2=51 мм.

Изделие соответствует требованиям технических условий ТУ ВЦМТ.434410.000. Высокое сопротивление изоляции и малая межконтактная ёмкость позволяют использовать вилку в цепях с повышенными требованиями к качеству изоляции и минимальным искажениям передаваемых сигналов.

Применение

Вилка 2РМ42КПЭ30Ш2В1 применяется для оконцевания экранированных кабелей и последующего соединения с ответной блочной или кабельной розеткой серии 2РМ. Благодаря 30 контактам с разными токовыми возможностями изделие подходит для смешанных схем, в которых одновременно передаются слаботочные сигнальные линии и более нагруженные цепи питания.

Соединитель используется при сборке промышленных шкафов, станков, измерительных стендов и приборов, где требуется разъёмное соединение с возможностью многократного сочленения и расчленения. Прямой патрубок упрощает разводку кабеля в ограниченном пространстве, а наличие гайки обеспечивает фиксацию экрана кабеля на корпусе вилки.

Изделие рассчитано на внутренний объёмный монтаж в негерметичных условиях, поэтому его установка допускается внутри корпусов оборудования, распределительных шкафов и приборных отсеков, защищённых от прямого попадания влаги и агрессивных сред. Рабочий диапазон частот до 3 МГц позволяет применять вилку не только в цепях питания, но и в низкочастотных сигнальных линиях автоматики и управления.
