Назначение разъёма 2РМ42КПЭ30Ш2В1

2РМ42КПЭ30Ш2В1 — это электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Разъём относится к категории 2РМ4 и представляет собой кабельную вилку с 30 контактами и размером корпуса 42. Исполнение с прямым патрубком для экранированного кабеля и покрытием контактов серебром обеспечивает стабильную передачу сигнала и защиту от электромагнитных помех.

Конструкция состоит из вилки и розетки с резьбовым соединением и подходит для пайки на кабель. Такое сочетание делает разъём удобным для монтажа в составе кабельных сборок и жгутов, где требуется быстрое и надёжное сочленение.

Подтверждённые технические особенности

Разъём рассчитан на эксплуатацию в широком диапазоне условий. Ниже перечислены основные параметры, заявленные для данной модели.

• Максимальный ток на контакт: 4,5 А при диаметре контакта 1 мм или 9 А при диаметре контакта 1,5 мм.
• Электрическая прочность изоляции: до 2300 В при рабочем напряжении 700 В.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Стойкость к вибрации: диапазон 1–5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Стойкость к ударам: ускорение до 5000 метров на секунду в квадрате.
• Усилие расчленения: выдерживает нагрузку до 343 ньютонов.
• Сопротивление контактов: от 0,0025 до 0,005 Ом.
• Сопротивление изоляции: не менее 1000 мегаом.
• Гарантийный срок хранения: 15 лет.

Покрытие контактов серебром снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при работе в слаботочных и сигнальных цепях. Климатическое исполнение УХЛ2.1 допускает эксплуатацию в умеренном и холодном климате при размещении в помещениях, где отсутствует прямое воздействие влаги и агрессивных сред.

Применение и условия монтажа

Разъём применяется в радиоэлектронной аппаратуре общего и специального назначения, для внутреннего монтажа. Он востребован в составе кабельных соединений между блоками, пультами управления, измерительными и приёмопередающими устройствами, где требуется передача низкочастотных сигналов и питающих напряжений.

Прямой патрубок под экранированный кабель упрощает заделку экрана и позволяет сохранить целостность оплёт ки при изгибах кабеля. Резьбовое соединение вилки и розетки препятствует самопроизвольному расчленению при вибрации и ударных нагрузках, что подтверждается высокими показателями стойкости.

Монтаж выполняется пайкой проводников к контактам, после чего производится механическая сборка корпуса и заделка патрубка. При подключении важно соблюдать полярность и схему распайки, а также не превышать указанные значения тока и напряжения на контакт.

Ключевые параметры для подбора

1. Тип: кабельная вилка низкочастотного цилиндрического разъёма.
2. Число контактов: 30.
3. Размер корпуса: 42.
4. Исполнение: прямой патрубок под экранированный кабель.
5. Покрытие контактов: серебро.
6. Рабочее напряжение: до 700 В.
7. Частота: до 3 МГц.
8. Климатическое исполнение: УХЛ2.1.

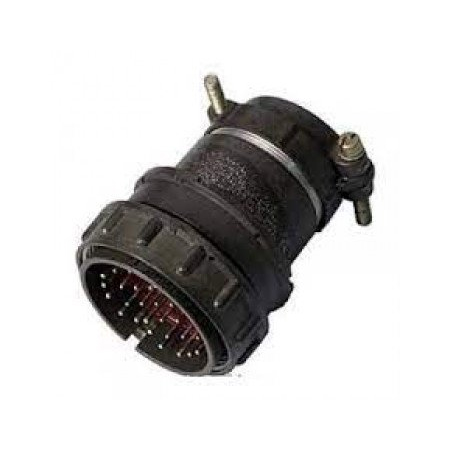

Изображение показывает типичный вид разъёма: чёрный цилиндрический корпус с видимыми контактами. Для правильного подбора необходимо учитывать диаметр контактов, так как от него зависит допустимый ток на контакт.
