Назначение соединителя 2РМ42КПЭ30Ш2В1

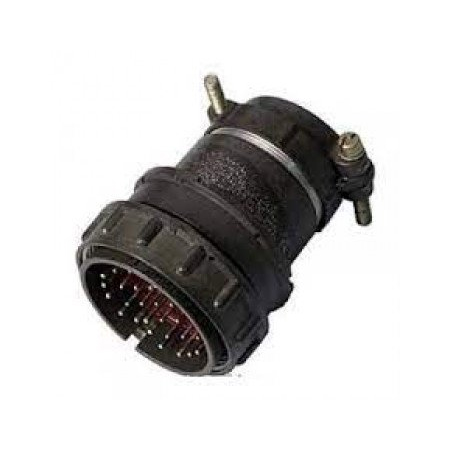

Соединитель 2РМ42КПЭ30Ш2В1 представляет собой электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется для коммутации электрических цепей в составе узлов и блоков радиоэлектронной аппаратуры как специального, так и общего назначения.

Конструктивно соединитель состоит из двух частей — вилки и розетки. Корпусное соединение выполняется резьбовым, поляризация корпусов — одношпоночная, что исключает неправильное сочленение. Исполнение негерметичное, кабельное.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении. Ниже приведены подтверждённые характеристики, заложенные в обозначение.

• 2РМ — тип соединителя, низкочастотный цилиндрический.
• 42 — условный размер корпуса.
• К — кабельный вид корпуса.
• П — прямой патрубок.
• Э — гайка патрубка для экранированного кабеля.
• 30 — количество контактов.
• Ш — вилка (штыревая часть соединителя).
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм.
• В — покрытие контактов: серебро.

Монтаж выполняется объёмным способом с пайкой. Допускается использование как экранированных, так и неэкранированных кабелей. Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Технические параметры

Электрические и эксплуатационные характеристики соединителя подтверждаются следующими значениями.

• Максимальный ток на одиночный контакт диаметром 1 мм — до 4,5 А.
• Максимальный ток на одиночный контакт диаметром 1,5 мм — до 9 А.
• Максимальная суммарная токовая нагрузка — до 168 А.
• Максимальное рабочее напряжение — 700 В.
• Электрическая прочность изоляции при максимальном рабочем напряжении 700 В — не менее 2300 В.
• Электрическая прочность изоляции при максимальном рабочем напряжении 560 В — не менее 1850 В.
• Усилие расчленения — не более 343,4 Н (35 кгс).
• Теплостойкость — 100 градусов Цельсия.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических и механических условиях. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате, а также к механическим ударам.

Приёмка и гарантийный срок

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям. Гарантийный срок хранения составляет 15 лет.

Область применения

Соединители 2РМ42КПЭ30Ш2В1 широко применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря негерметичному кабельному исполнению с прямым патрубком и гайкой для экранированного кабеля, они подходят для внутреннего монтажа, где требуется надёжная коммутация цепей постоянного и переменного тока с частотой до 3 МГц. Резьбовое соединение с одношпоночной поляризацией обеспечивает устойчивый контакт и защиту от случайного рассоединения при вибрационных и ударных нагрузках.
