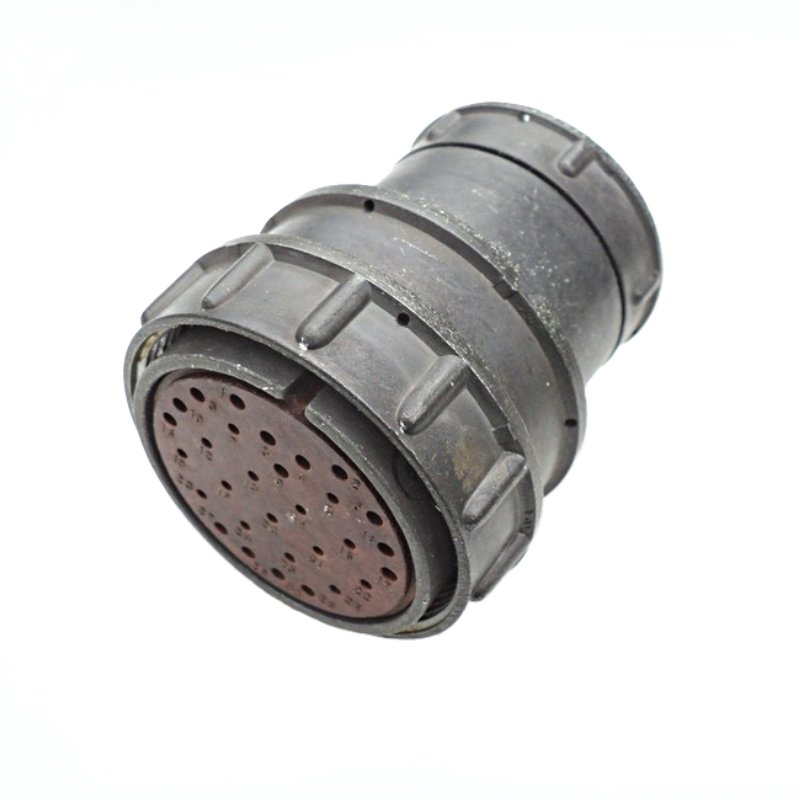

Назначение разъёма 2РМ42КПЭ30Г2В1Л

Разъём 2РМ42КПЭ30Г2В1Л относится к серии цилиндрических низкочастотных разъёмов 2РМ4 и предназначен для электрического соединения кабелей в составе различных электронных и электротехнических систем. По исполнению корпуса изделие является кабельным разъёмом и используется в качестве розетки, то есть ответной части сочленяемого соединения, устанавливаемой на кабеле.

Основное применение разъёма — организация надёжного и долговечного электрического контакта в цепях, где требуется передача сигналов и питающих напряжений при воздействии широкого диапазона температур и повышенных требований к стабильности переходного сопротивления. Конструкция с тридцатью контактами позволяет коммутировать многожильные кабели с большим числом проводников в одном сочленении.

Подтверждённые технические характеристики

Ниже перечислены характеристики, заявленные для данной модели разъёма. Иные параметры, включая сведения о производителе, в предоставленных данных не указаны.

• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 7 А.
• Количество контактов: 30.
• Диаметр посадочного отверстия: 42 мм.
• Диаметр контактов: 1 мм.
• Материал корпуса: специальный сплав алюминия АЛ-11.
• Материал изолятора: пресс-материал АГ-4.
• Покрытие контактов: серебро.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Количество сочленений-расчленений: до 500 раз.

Совокупность этих параметров определяет разъём как изделие, рассчитанное на длительную эксплуатацию с сохранением электрических свойств и механической целостности контактной группы.

Конструктивные особенности

Корпус разъёма выполнен из специального алюминиевого сплава АЛ-11, что обеспечивает механическую прочность при относительно небольшой массе. Изолятор изготовлен из пресс-материала АГ-4 — армированного слоистого материала, применяемого в электротехнических изделиях для разделения и фиксации токоведущих элементов.

Контактная группа состоит из тридцати контактов диаметром 1 мм с серебряным покрытием. Серебрение снижает переходное сопротивление и повышает стабильность контакта при многократных сочленениях и расчленениях, ресурс которых достигает 500 циклов. Посадочное отверстие диаметром 42 мм определяет установочные размеры при монтаже разъёма в составе кабельного соединения.

Условия эксплуатации и применения

Разъём работоспособен в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать его как в составе оборудования, эксплуатируемого в условиях низких температур, так и в умеренно нагреваемых узлах. Сопротивление изоляции не менее 1000 МОм подтверждает пригодность изделия для цепей, чувствительных к утечкам.

Минимальная наработка в 5000 часов и срок сохраняемости 25 лет указывают на ресурс, рассчитанный на длительную службу. Разъём может применяться в составе электронных систем, требующих надёжных и долговечных соединений, для коммутации кабелей с числом проводников до тридцати, при напряжении до 560 В и токе до 7 А на контакт.

1. Определите требуемое число коммутируемых цепей и убедитесь, что тридцати контактов достаточно.
2. Проверьте соответствие рабочего напряжения и тока нагрузки заявленным пределам — до 560 В и до 7 А.
3. Оцените температурные условия эксплуатации на соответствие диапазону от минус 60 до плюс 100 градусов Цельсия.
4. Учтите посадочный диаметр 42 мм и диаметр контактов 1 мм при подборе ответной части и монтаже.

Артикул изделия — 1042. Категория — 2РМ4. Сведения о производителе в предоставленных данных не указаны.
