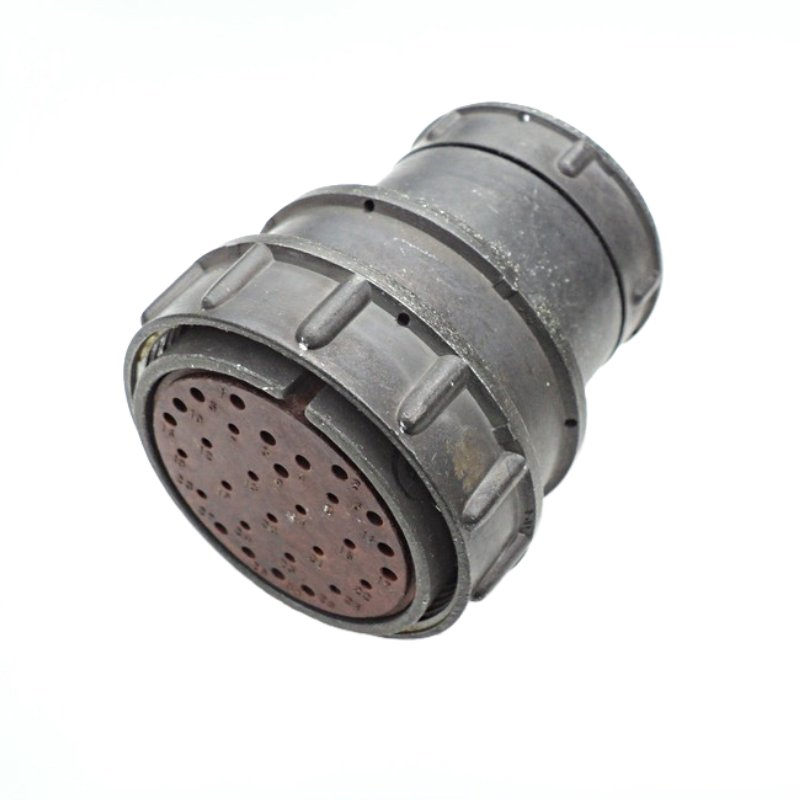

2РМ42КПЭ30Г2В1 — кабельная розетка серии 2РМ для надежного разъемного соединения электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения. Соединитель применяется при внутреннем объемном монтаже кабелей, жгутов, блоков и модулей, где важны механическая прочность, устойчивость контакта и защищенное подключение экранированной линии.

Конструкция и назначение

Разъем 2РМ42КПЭ30Г2В1 относится к цилиндрическим низкочастотным негерметичным соединителям. Исполнение представляет собой кабельную розетку с прямым патрубком и гайкой, рассчитанной на применение с экранированным кабелем. Резьбовое сочленение обеспечивает надежную фиксацию пары разъемов, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Маркировка 2РМ42КПЭ30Г2В1 указывает на основные конструктивные признаки изделия:

• 2РМ — серия цилиндрических электрических соединителей.

• 42 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Э — гайка для экранированного кабеля.

• 30 — количество контактов.

• Г — исполнение розетки.

• 2 — сочетание контактов диаметром 1 и 1,5 мм.

• В — серебряное покрытие контактов.

Технические характеристики

В конструкции 2РМ42КПЭ30Г2В1 предусмотрено 30 контактов двух типоразмеров. Контакты диаметром 1 мм допускают нагрузку до 4,5 А, а контакты диаметром 1,5 мм — до 9 А. Максимальная суммарная токовая нагрузка на соединитель составляет до 168 А.

Преимущества применения

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и повышает стабильность электрического соединения. Комбинация контактов разных диаметров позволяет объединять в одном разъеме цепи с различной токовой нагрузкой — например, сигнальные и питающие линии.

Прямой патрубок упрощает ввод кабеля по оси соединителя, а гайка для экранированного кабеля помогает организовать конструктивно правильное подключение экрана. Это особенно актуально для систем, работающих рядом с источниками электромагнитных помех, а также для многожильных кабельных сборок в приборостроении и промышленной автоматике.

Области использования

Разъем 2РМ42КПЭ30Г2В1 применяется в электронных, электротехнических и радиотехнических устройствах, требующих многоконтактного разъемного соединения. Типичные задачи применения включают:

• Подключение кабельных жгутов к блокам и панелям аппаратуры.

• Коммутацию цепей управления, сигнализации и питания.

• Соединение модулей в системах автоматики и измерительной технике.

• Монтаж экранированных кабелей в оборудовании с повышенными требованиями к помехозащищенности.

• Использование в составе промышленной, транспортной, приборной и специальной аппаратуры.

2РМ42КПЭ30Г2В1 сочетает многоконтактную компоновку, резьбовую фиксацию, прямое кабельное исполнение и серебряные контакты. Благодаря этому соединитель подходит для построения надежных кабельных соединений в условиях вибраций, температурных перепадов и длительной эксплуатации.
