Назначение разъёма 2РМ42КПЭ0Ш2В1 «5»

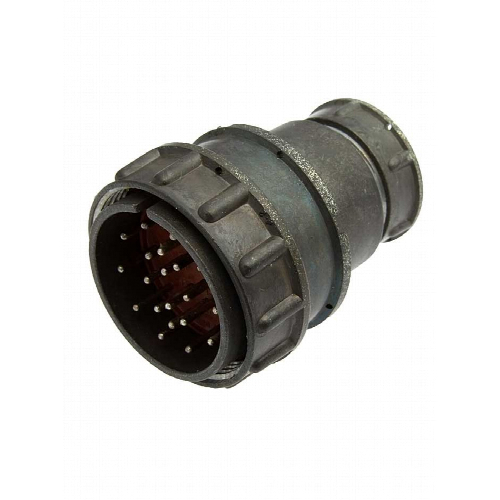

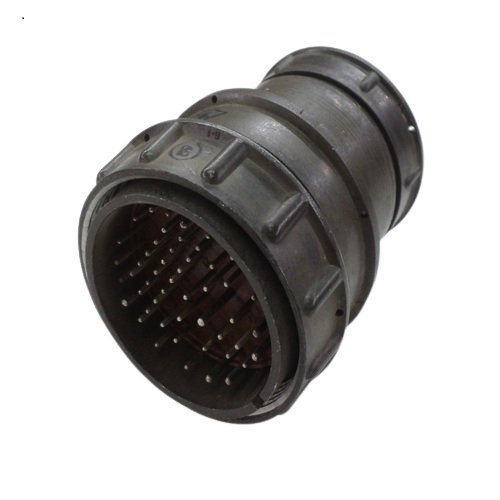

2РМ42КПЭ0Ш2В1 «5» — цилиндрический низкочастотный электрический соединитель, предназначенный для соединения и коммутации электрических цепей в составе различных систем. Изделие относится к категории 2РМ4 и применяется там, где требуется надёжное электрическое сочленение при воздействии неблагоприятных внешних факторов. Области применения включают авиационную технику, военные системы и промышленное оборудование.

Разъём выпускается в герметичном или негерметичном исполнении, что позволяет подбирать вариант под конкретные условия эксплуатации. Конструкция рассчитана на работу в составе бортовых и стационарных систем, где к соединителю предъявляются повышенные требования по стойкости к температуре, влажности, вибрации и другим нагрузкам.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ42КПЭ0Ш2В1 «5» несёт информацию о конструктивных и эксплуатационных параметрах изделия. Это кабельный разъём с прямым патрубком, предназначенным для экранированного кабеля. Обозначение «Э» указывает на исполнение под экранированный кабель, а «П» — на прямой патрубок.

Разъём содержит 50 контактов с сочетанием диаметров, обозначенным как 0Ш2. Такое сочетание предположительно включает контакты диаметром 1 миллиметр и 1,5 миллиметра. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт. Исполнение «1» соответствует теплостойкости до 100 градусов Цельсия.

Сочленение разъёма резьбовое, поляризация выполнена одношпоночной. Такое решение обеспечивает надёжную фиксацию ответных частей и защиту от неправильного подключения. Обозначение «5» в маркировке соответствует модификации или исполнению изделия, а также указанной приёмке.

Электрические характеристики

Максимальная суммарная токовая нагрузка разъёма достигает 190 ампер. Ток на отдельный контакт составляет до 8 ампер для контактов диаметром 1,5 миллиметра. Рабочее напряжение находится в диапазоне от 560 до 700 вольт, а испытательное напряжение достигает 2300 вольт в нормальных условиях.

Сопротивление контактов не превышает 5 миллиом для контактов диаметром 1 миллиметр и 2,5 миллиома для контактов диаметром 1,5 миллиметра. Сопротивление изоляции составляет не менее 5000 мегаом, что подтверждает высокие изоляционные свойства соединителя.

Условия эксплуатации и стойкость к внешним воздействиям

Разъём выдерживает температуры в диапазоне от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность достигает 98 процентов. Изделие устойчиво к вибрации с ускорением до 490 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц, к акустическому шуму до 170 децибел и к линейному ускорению 2000 метров на секунду в квадрате.

Дополнительно соединитель устойчив к воздействию солевого тумана, плесени, озона и инея. Такая совокупность характеристик делает его пригодным для эксплуатации в жёстких условиях авиационной, военной и промышленной техники.

Ресурс и подтверждённые показатели надёжности

• Наработка составляет не менее 1000 часов.
• Число соединений и расчленений — 500 циклов.
• Срок хранения — 15 лет.
• Приёмка — «5».

Перечисленные показатели подтверждают ресурсные возможности изделия при соблюдении условий эксплуатации и хранения, заявленных для данной категории соединителей 2РМ4.

Применение

Благодаря сочетанию электрических и эксплуатационных характеристик разъём 2РМ42КПЭ0Ш2В1 «5» применяется для соединения электрических цепей в системах, где требуется стойкость к температуре, влажности, вибрации и другим внешним факторам. Типичные области использования — авиация, военная техника и промышленное оборудование. Конструкция под экранированный кабель с прямым патрубком позволяет применять его в цепях, где необходима защита от помех и надёжное механическое сочленение.
