2РМ42КПЭ0Ш2П1 «5»

Цена:

5450 ₽

Технические характеристики

2РМ42КПЭ0Ш2П1 «5» — это модификация кабельной вилки серии 2РМ, которая представляет собой низкочастотный цилиндрический электрический разъём негерметичного типа для надёжного соединения в различных системах.

Обозначение декодируется следующим образом: 2РМ — тип соединителя, 42 — условный размер корпуса, К — кабельный тип корпуса, П — прямой патрубок, Э — гайка для экранированного патрубка, 0 (вариация от стандартного 50) — количество контактов или модификация, Ш — вилка, 2 — сочетание контактов, П — возможно, специальное покрытие или вариант, 1 — теплостойкость до 100°C, «5» — дополнительная модификация (вероятно, исполнение или серия).

Контакты имеют диаметры 1 мм (ток до 4 А) и 1,5 мм (ток до 8 А), с суммарной нагрузкой до 190 А на соединитель. Максимальное рабочее напряжение — 560–700 В, испытательное — до 2300 В в нормальных условиях. Сопротивление контактов: не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм), изоляции — от 5000 МОм.

Разъём выдерживает вибрацию (до 490 м/с²), удары (до 5000 м/с²), температуру от -60°C до +100°C, работает при пониженном давлении до 10⁻¹² мм рт. ст. Наработка — минимум 1000 часов, число соединений-рассоединений — 500, срок хранения — 15 лет.

Сочленение резьбовое с одношпоночной поляризацией. Габариты: диаметр около 51 мм, длина 59 мм, масса до 89 г. Предназначен для, судостроения, АТИ и промышленного оборудования, где требуется высокая надёжность в экстремальных условиях.

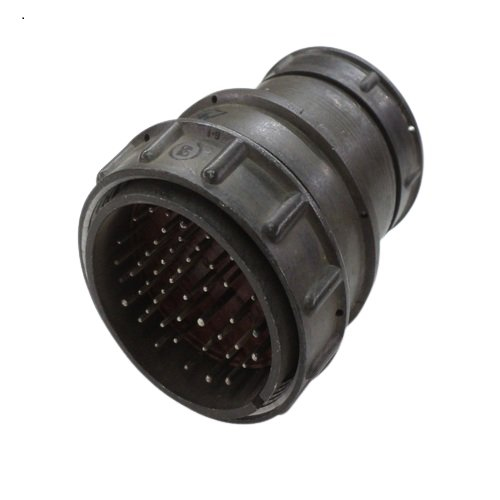

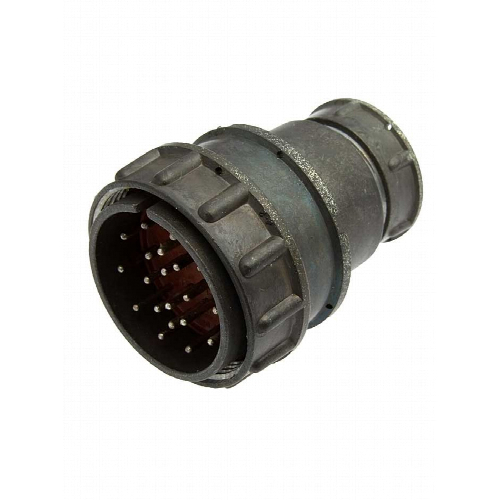

Изображение показывает типичный вид вилки серии 2РМ: цилиндрический металлический корпус с множеством контактов, резьбовой муфтой и защитным патрубком.

Описание

Назначение и общее описание

2РМ42КПЭ0Ш2П1 «5» — это модификация кабельной вилки серии 2РМ, представляющая собой низкочастотный цилиндрический электрический разъём негерметичного типа. Изделие предназначено для надёжного электрического соединения цепей в составе различных систем и рассчитано на эксплуатацию в условиях повышенных механических и климатических нагрузок.

Разъём применяется в судостроении, авиационной технике и промышленном оборудовании, то есть там, где требуется высокая надёжность соединения в экстремальных условиях. Сочленение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильную стыковку и обеспечивает стабильность контакта при вибрации.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии 2РМ схеме и читается следующим образом:

2РМ — тип соединителя;
42 — условный размер корпуса;
К — кабельный тип корпуса;
П — прямой патрубок;
Э — гайка для экранированного патрубка;
0 — количество контактов или модификация (вариация от стандартного значения 50);
Ш — вилка;
2 — сочетание контактов;
П — специальное покрытие или вариант исполнения;
1 — теплостойкость до 100 градусов Цельсия;
«5» — дополнительная модификация, вероятно исполнение или серия.

Электрические параметры

Контакты разъёма имеют диаметры 1 мм и 1,5 мм. Контакт диаметром 1 мм рассчитан на ток до 4 А, контакт диаметром 1,5 мм — на ток до 8 А. Суммарная нагрузка на соединитель достигает 190 А.

Максимальное рабочее напряжение составляет от 560 до 700 В. Испытательное напряжение достигает 2300 В в нормальных условиях. Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — от 5000 МОм.

Условия эксплуатации и надёжность

Разъём выдерживает вибрацию с ускорением до 490 метров на секунду в квадрате и удары с ускорением до 5000 метров на секунду в квадрате. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба.

Наработка составляет не менее 1000 часов. Число соединений-рассоединений — 500 циклов. Срок хранения — 15 лет. Приёмка изделия — «5».

Габариты и конструктивные особенности

Диаметр корпуса составляет около 51 мм, длина — 59 мм, масса — до 89 г. Корпус металлический, цилиндрической формы, оснащён резьбовой муфтой и защитным патрубком. Внешний вид соответствует типовому исполнению вилок серии 2РМ.

Исполнение с гайкой для экранированного патрубка позволяет применять изделие в цепях, где требуется экранирование кабеля. Сочетание электрических, механических и климатических характеристик делает разъём пригодным для ответственных узлов промышленного и судового оборудования.
