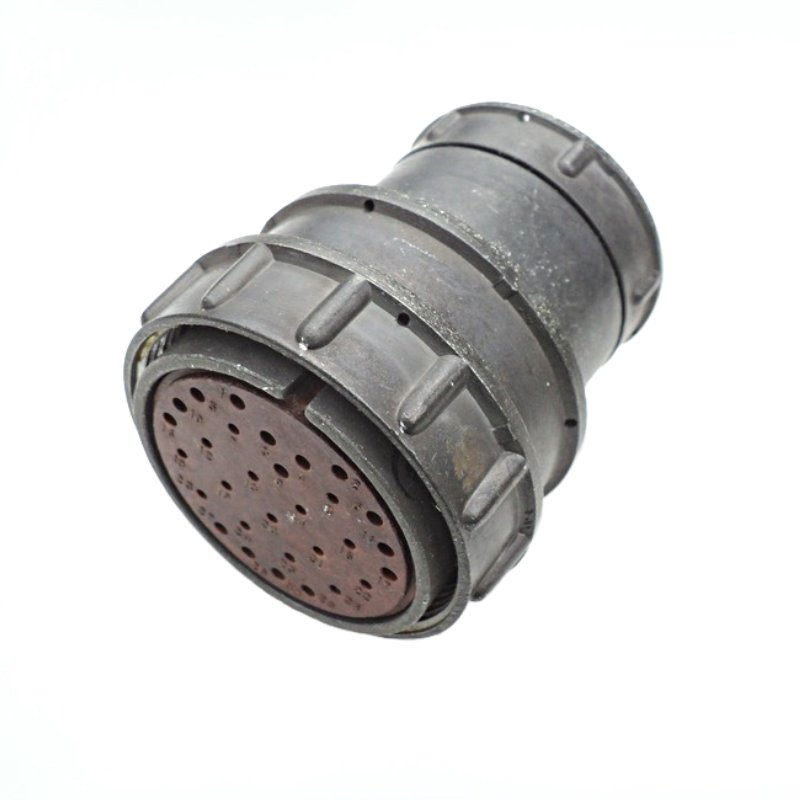

2РМ42КПЭ0Г2В1 «5» Элекон

Цена:

1050 ₽

Производитель: Элекон

Технические характеристики

Разъём 2РМ42КПЭ0Г2В1 «Элекон» 5 относится к семейству цилиндрических негерметичных электрических соединителей типа 2РМ/2РМТ , предназначенных для коммутации сигналов и силовых цепей в условиях промышленного применения и эксплуатации на открытом воздухе.

2РМ — типоразмер (2РМ/2РМТ) цилиндрического разъёма.
42 — условный размер корпуса (серия, связана с габаритами и количеством контактных позиций).
КП — исполнение корпуса: кабельный , прямой или с патрубком.
Э — вид контактов и конструкции: как правило, относится к эластичному (упругому) контакту с повышенной вибропрочностью.
0Г2 — обозначает исполнение контактной части (группу, тип заполнения гнёздами/штырями) и исполнение патрубка.
В1 — тип фиксации (обычно винтовой замок с металлической втулкой) и конструктивная модификация.
«5» — вид приёмки «5» , то есть изделие прошло приёмку по ОТК по расширенной схеме контроля (по ряду параметров надёжности и электрических характеристик).

Этот разъём используется как кабельный переходник (розетка или штекер, в зависимости от конкретного исполнения) для подключения кабелей к платам, блокам, приборам в промышленной автоматике, КИПиА, измерительной аппаратуре и технике связи.
Он рассчитан на работу в относительно жёстких условиях (температурный диапазон типа УХЛ2 по ГОСТ 15150‑69) и обеспечивает многократные операции разъединения‑соединения без заметного ухудшения контакта.

Негерметичное исполнение , что означает отсутствие полноценной герметизации вставки, но достаточную защиту от пыли и брызг в типичных условиях УХЛ2.
Винтовая стыковка (замок) обеспечивает надёжное механическое соединение и устойчивость к вибрации.
Контакты с эластичной конструкцией повышают надёжность электрического соединения и уменьшают риск «переброса» напряжения или обрыва контакта при вибрации/многократных переключениях.

Если напишете, нужен ли вам именно штекер или розетка , а также количество контактов (например, 5, 12, 24, 45 и т.п.), можно уточнить типоразмер и назначение ещё точнее.

Описание

Назначение разъёма 2РМ42КПЭ0Г2В1

Разъём 2РМ42КПЭ0Г2В1 производства Элекон относится к семейству цилиндрических негерметичных электрических соединителей типа 2РМ/2РМТ. Такие соединители предназначены для коммутации сигнальных и силовых цепей в условиях промышленной эксплуатации, в том числе на открытом воздухе. Изделие применяется как кабельный переходник — розетка или штекер в зависимости от конкретного исполнения — для подключения кабелей к платам, блокам и приборам.

Основная задача данного разъёма — обеспечить надёжное и многократно разъединяемое электрическое соединение между кабелем и оборудованием. Конструкция рассчитана на работу при относительно жёстких внешних воздействиях: вибрации, перепадах температуры, воздействии пыли и брызг в типичных условиях эксплуатации.

Расшифровка обозначения 2РМ42КПЭ0Г2В1

Маркировка разъёма построена по отраслевой системе обозначений и содержит информацию о типоразмере, конструкции корпуса, типе контактов и виде приёмки. Ниже приведены подтверждённые элементы обозначения.

2РМ — типоразмер цилиндрического разъёма семейства 2РМ/2РМТ.
42 — условный размер корпуса серии, связанный с габаритами изделия и количеством контактных позиций.
КП — исполнение корпуса: кабельное, прямое или с патрубком.
Э — вид контактов и конструкции: как правило, эластичный (упругий) контакт с повышенной вибропрочностью.
0Г2 — исполнение контактной части (группа, тип заполнения гнёздами или штырями) и исполнение патрубка.
В1 — тип фиксации, обычно винтовой замок с металлической втулкой, и конструктивная модификация.
«5» — вид приёмки «5»: изделие прошло приёмку по ОТК по расширенной схеме контроля, включающей ряд параметров надёжности и электрических характеристик.

Конструктивные особенности и подтверждённые свойства

Разъём 2РМ42КПЭ0Г2В1 имеет негерметичное исполнение. Это означает отсутствие полноценной герметизации вставки, однако конструкция обеспечивает достаточную защиту от пыли и брызг в типичных условиях эксплуатации. Температурный диапазон работы соответствует категории УХЛ2 по ГОСТ 15150-69.

Винтовая стыковка (замок) обеспечивает надёжное механическое соединение частей разъёма и устойчивость к вибрационным нагрузкам. Контакты эластичной конструкции повышают надёжность электрического соединения и снижают риск обрыва контакта или «переброса» напряжения при вибрации и многократных переключениях. Изделие допускает многократные операции разъединения и соединения без заметного ухудшения качества контакта.

Приёмка «5»

Наличие приёмки «5» подтверждает, что изделие прошло контроль по расширенной схеме, охватывающей дополнительные параметры надёжности и электрических характеристик. Это отличает его от изделий с обычной приёмкой и делает пригодным для ответственных применений.

Области применения

Благодаря сочетанию вибропрочности, винтовой фиксации и широкого температурного диапазона разъём востребован в следующих сферах:

Промышленная автоматика — подключение датчиков, исполнительных механизмов и блоков управления.
КИПиА — соединение кабелей контрольно-измерительных приборов и аппаратуры.
Измерительная аппаратура — коммутация сигнальных цепей в лабораторном и производственном оборудовании.
Техника связи — подключение кабелей к приборам и блокам связи.

Условия эксплуатации

Разъём предназначен для работы в условиях категории УХЛ2 по ГОСТ 15150-69, то есть допускает эксплуатацию на открытом воздухе и в помещениях с повышенной влажностью и умеренным воздействием климатических факторов. Негерметичное исполнение не предполагает применения под водой или в средах с полным погружением, но обеспечивает защиту от пыли и брызг в типичных промышленных условиях.

Комплектация и уточнение исполнения

В представленных данных не указано, поставляется ли изделие в виде штекера или розетки, а также точное количество контактов. Типоразмер 2РМ/2РМТ допускает различные варианты заполнения контактной части — например, 5, 12, 24, 45 контактов и более. Для точного подбора необходимо уточнить требуемый тип корпуса (штекер или розетка) и число контактных позиций, что позволит однозначно определить назначение и совместимость с ответной частью.

Артикул изделия — 1035, категория — 2РМ4, производитель — Элекон. Изделие относится к серии цилиндрических соединителей 2РМ4, объединяющей разъёмы с близкими габаритными и присоединительными параметрами.
