Назначение соединителя

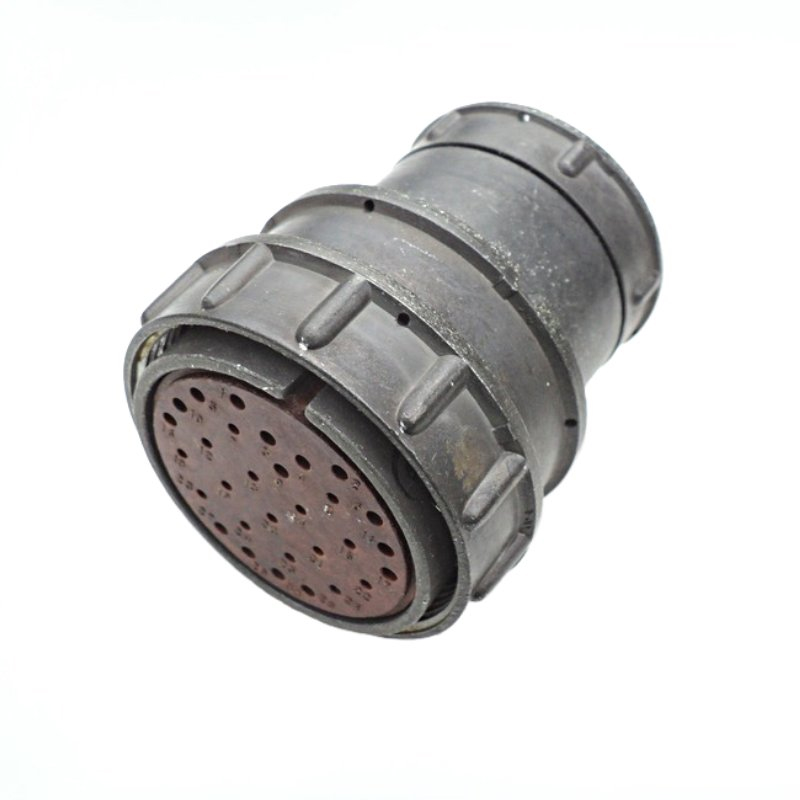

2РМ42КПЭ0Г2В1 «5» — кабельная розетка серии низкочастотных цилиндрических соединителей 2РМ. Изделие предназначено для надёжного соединения электрических цепей в различных устройствах, включая промышленное и специальное оборудование. Соединитель обеспечивает стабильную коммутацию цепей при работе на переменном или постоянном токе и рассчитан на эксплуатацию с высокой степенью защиты от внешних воздействий. Применяется при внутреннем монтаже и во всеклиматическом исполнении.

Расшифровка обозначения

Маркировка изделия несёт информацию об основных конструктивных и эксплуатационных признаках:

• 2РМ — серия низкочастотных цилиндрических соединителей.
• 42 — условный размер корпуса.
• КПЭ — кабельный корпус с эллиптическим патрубком.
• 50 — количество контактов.
• Г2 — розетка с комбинацией контактов.
• В1 — серебряное покрытие контактов, теплостойкость до 100 градусов Цельсия.

Указанная в наименовании литера «5» относится к приёмке: изделие поставляется с приёмкой «5». Следует учитывать, что точное обозначение 2РМ42КПЭ0Г2В1 не встречается в стандартных каталогах; в имеющемся описании оно сопоставляется с моделью 2РМ42КПЭ50Г2В1.

Технические характеристики

Электрические и эксплуатационные параметры соединителя определяют его применение в ответственных цепях:

• Максимальная токовая нагрузка на контакт: 4 ампера при диаметре контакта 1 миллиметр или 8 ампер при диаметре контакта 1,5 миллиметра.
• Суммарная токовая нагрузка на соединитель: до 190 ампер.
• Рабочее напряжение: до 700 вольт.
• Испытательное напряжение: до 2300 вольт в нормальных условиях.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям: до 5000 метров на секунду в квадрате.

Конструкция устойчива к ударам и пониженному давлению. Сочетание серебряного покрытия контактов и теплостойкости до 100 градусов Цельсия обеспечивает стабильность переходного сопротивления при длительной работе.

Области применения и особенности монтажа

Соединитель 2РМ42КПЭ0Г2В1 «5» подходит для всеклиматического исполнения и внутреннего монтажа. Кабельный корпус с эллиптическим патрубком упрощает ввод и закрепление жгута, а комбинация контактов типа Г2 позволяет коммутировать цепи различного назначения в пределах одного корпуса. Изделие востребовано в промышленном и специальном оборудовании, где требуются виброустойчивость, стойкость к ударным нагрузкам и работа при пониженном давлении.

При подборе и установке следует опираться на фактическую маркировку и сопроводительную документацию партии: количество контактов, тип корпуса и покрытие должны соответствовать условиям конкретной цепи. Для подключения важно учитывать предельную токовую нагрузку на контакт и суммарную нагрузку на соединитель, а также не превышать рабочее и испытательное напряжение.
