Назначение

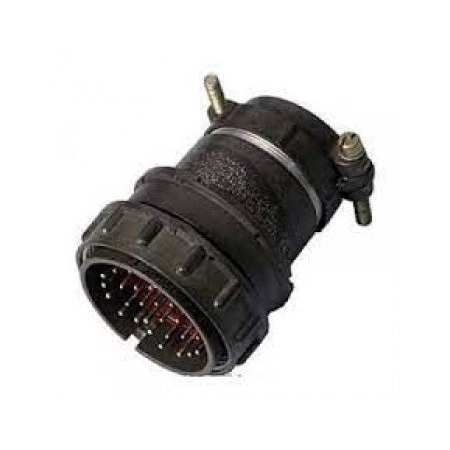

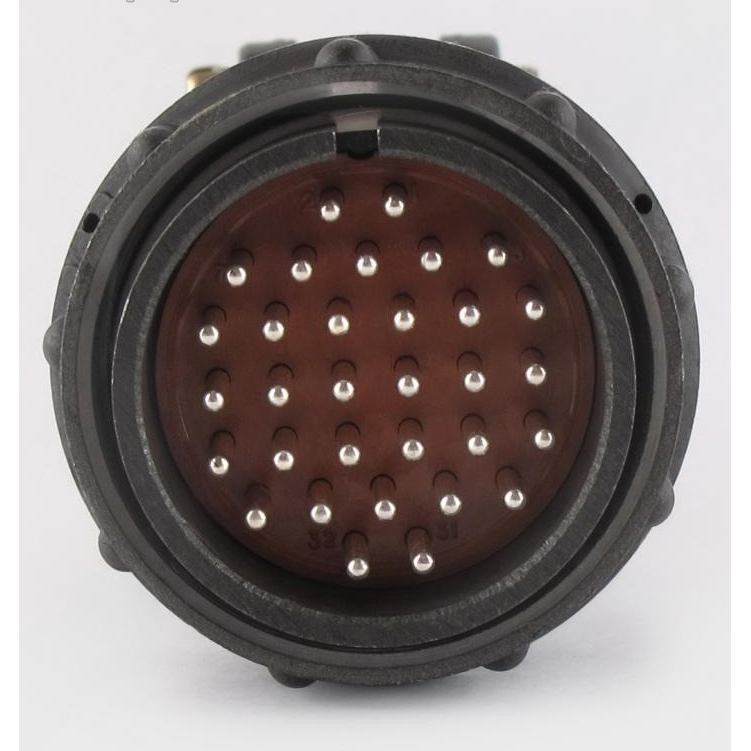

Соединитель 2РМ42К30Ш2В1 представляет собой низкочастотный цилиндрический электрический разъём типа 2РМ с кабельной вилкой. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения кабельных узлов и блоков в радиоэлектронной аппаратуре, промышленных и специальных изделиях.

Разъём применяется для коммутации цепей с рабочим напряжением до примерно 560–700 В (в зависимости от диаметра контакта) и токовой нагрузкой, соответствующей типу контактов. Благодаря резьбовой фиксации и внутреннему объёмному монтажу он обеспечивает устойчивое соединение в условиях вибрации и других механических воздействий.

Расшифровка обозначения

Маркировка 2РМ42К30Ш2В1 содержит полную информацию о конструкции и характеристиках изделия:

• 2РМ — серия цилиндрических низкочастотных разъёмов.
• 42 — условный размер корпуса (диаметр фланца или гайки).
• К — кабельная вилка, то есть монтаж на кабеле.
• 30 — количество контактов в разъёме (30 штук).
• Ш — исполнение в виде вилки (male).
• 2 — комбинация контактов: часть диаметром 1 мм, часть диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 °C.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя 2РМ42К30Ш2В1:

• Рабочая частота: до 3 МГц.
• Рабочее напряжение: до примерно 560–700 В в зависимости от диаметра контакта.
• Токовая нагрузка: около 4,5 А на контакт диаметром 1 мм и порядка 9 А на контакт диаметром 1,5 мм. Суммарный ток на весь разъём может достигать примерно 168 А.
• Сопротивление изоляции: не менее нескольких тысяч мегаом в нормальных условиях.
• Количество контактов: 30.
• Тип контактов: комбинированный — диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебряное.
• Теплостойкость: до +100 °C.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Рабочий диапазон температур: от примерно −60 °C до +100 °C.
• Количество допустимых сочленений-расчленений: порядка 500 циклов.

Конструкция и применение

Соединитель 2РМ42К30Ш2В1 имеет негерметичное исполнение. Конструкция предусматривает резьбовую фиксацию в паре «вилка–розетка» и внутренний объёмный монтаж. Кабельная вилка предназначена для установки на кабель. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию в умеренном и холодном климате.

Разъём широко используется в радиоэлектронной аппаратуре, промышленных и специальных изделиях для подключения кабельных узлов и блоков. В серии 2РМ предусмотрены блочные, приборные и кабельные исполнения, что позволяет применять данный соединитель в различных компоновках. Благодаря комбинации контактов разного диаметра обеспечивается гибкость при проектировании цепей питания и сигнальных линий.

Области применения

• Радиоэлектронная аппаратура.
• Промышленные изделия.
• Специальные изделия.
• Подключение кабельных узлов и блоков.
