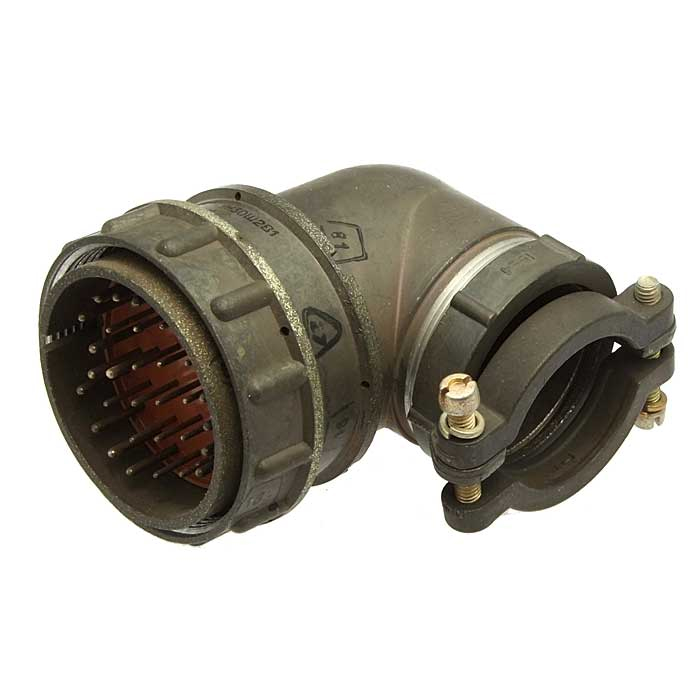

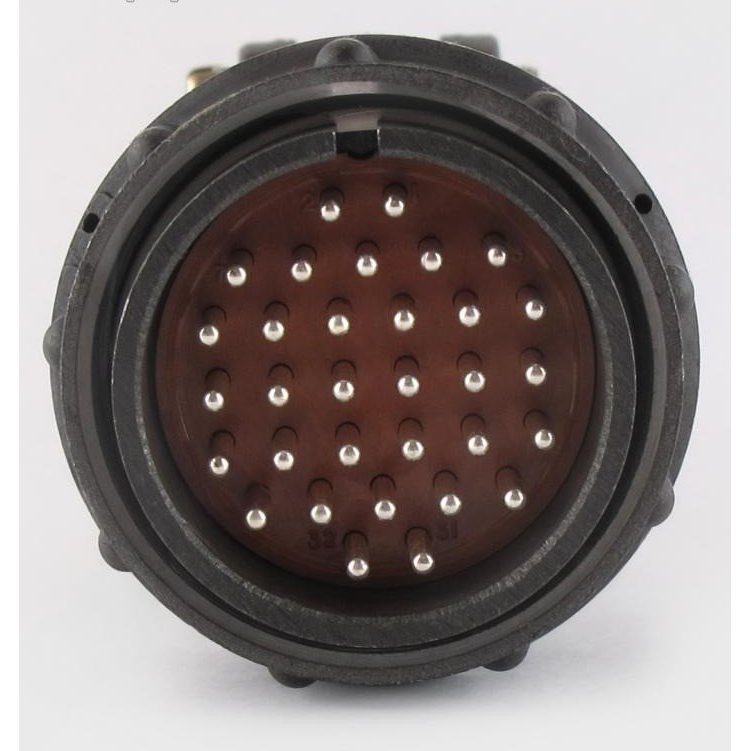

2РМ42К0Ш2В1 «5»

Цена:

1250 ₽

Технические характеристики

Разъем 2РМ42К0Ш2В1 (приёмка «5») относится к серии низкочастотных цилиндрических электрических соединителей 2РМ, широко применяемых в радиоэлектронной и промышленной аппаратуре. Ниже — краткое описание его основных технических свойств без упоминания цен.

2РМ — тип соединителя (низкочастотный цилиндрический негерметичный).
42 — условный размер корпуса (диаметр порядка 42 мм по фланцу).
К — кабельный корпус (устанавливается на кабель).
0 или У/П/Б в других вариантах — вид патрубка и исполнения (в Вашем случае, как правило, угловой или прямой кабельный патрубок).
Ш2 — часть соединителя «вилка» с сочетанием контактов диаметром 1 мм и 1,5 мм.
В1 — серебряное покрытие контактов и теплостойкость до +100 °С.
Приёмка «5» — особая группа качества/условия по ГОСТ или ТУ (ГЕ0.364.126ТУ), применяемая для аппаратуры с повышенными требованиями.

Рабочее напряжение: обычно до 560–700 В переменного или постоянного тока.
Ток на один контакт: до 4–8 А в зависимости от диаметра (1 мм / 1,5 мм).
Сопротивление контакта: не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм).
Сопротивление изоляции: не менее нескольких тысяч мегаом (порядка 5000 МОм и выше).
Емкость между контактами: не более 6 пФ, что обеспечивает приемлемые ВЧ‑характеристики до нескольких мегагерц.

Корпус — кабельный, предназначен для монтажа на кабель (экранированный или неэкранированный, в зависимости от буквы патрубка).
Контакты: два диаметра (1 и 1,5 мм) с возможностью подключения проводов сечением около 0,5–1,0 мм².
Климатическое исполнение: рассчитан на диапазон температур примерно от −60 °С до +100 °С, устойчив к влажности до ~98% при +25 °С, а также к воздействию влажного тепла, солевого тумана, плесени.
Механическая стойкость: допускает значительные вибрации и удары, линейное ускорение до сотен–тысяч м/с² в зависимости от конкретной модификации.

Такие соединители 2РМ42К0Ш2В1 (приёмка «5») обычно используются в стационарной и подвижной радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и системах управления, где требуется многожильное низкочастотное соединение с надёжной механической фиксацией и хорошей электрической стабильностью.

Если скажете, для какой именно платы/блока Вы планируете использовать этот разъём, могу уточнить под него типоразмер корпуса и рекомендуемую схему монтажа.

Описание

Назначение соединителя 2РМ42К0Ш2В1 «5»

Разъем 2РМ42К0Ш2В1 с приёмкой «5» относится к серии низкочастотных цилиндрических электрических соединителей 2РМ, которые широко применяются в радиоэлектронной и промышленной аппаратуре. Данный соединитель предназначен для создания надёжного многожильного низкочастотного соединения с механической фиксацией и стабильными электрическими характеристиками.

Модель выполнена в кабельном исполнении, то есть монтируется непосредственно на кабель. Приёмка «5» обозначает особую группу качества и условия изготовления по ГОСТ или техническим условиям (ГЕ0.364.126ТУ), что подразумевает применение в аппаратуре с повышенными требованиями к надёжности и стойкости к внешним воздействиям.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит несколько смысловых элементов, каждый из которых указывает на конкретные свойства изделия.

2РМ — тип соединителя: низкочастотный цилиндрический негерметичный.
42 — условный размер корпуса, диаметр которого составляет порядка 42 миллиметров по фланцу.
К — кабельный корпус, устанавливаемый на кабель.
0 — вид патрубка и исполнения (в других вариантах встречаются обозначения У, П, Б).
Ш2 — часть соединителя «вилка» с сочетанием контактов диаметром 1 миллиметр и 1,5 миллиметра.
В1 — серебряное покрытие контактов и теплостойкость до плюс 100 градусов Цельсия.
«5» — особая группа качества, применяемая для аппаратуры с повышенными требованиями.

Корпус рассчитан на монтаж на экранированный или неэкранированный кабель в зависимости от буквы патрубка. Контакты двух диаметров позволяют подключать провода сечением около 0,5–1,0 квадратного миллиметра.

Технические характеристики

Электрические параметры соединителя обеспечивают его работу в цепях низкой частоты с приемлемыми высокочастотными характеристиками до нескольких мегагерц.

Рабочее напряжение: обычно до 560–700 вольт переменного или постоянного тока.
Ток на один контакт: до 4–8 ампер в зависимости от диаметра контакта (1 миллиметр или 1,5 миллиметра).
Сопротивление контакта: не более 5 миллиом для контактов диаметром 1 миллиметр и не более 2,5 миллиом для контактов диаметром 1,5 миллиметра.
Сопротивление изоляции: не менее нескольких тысяч мегаом, порядка 5000 мегаом и выше.
Ёмкость между контактами: не более 6 пикофарад.

Указанные значения подтверждают пригодность изделия для передачи сигналов и питания в составе ответственных электротехнических сборок.

Условия эксплуатации и применение

Соединитель рассчитан на эксплуатацию в широком диапазоне климатических условий. Он устойчив к воздействию влажного тепла, солевого тумана и плесени. Климатическое исполнение предполагает работу при температуре примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия и влажности до 98 процентов при плюс 25 градусах Цельсия.

Механическая стойкость изделия допускает значительные вибрации и удары, а также линейное ускорение до сотен и тысяч метров на секунду в квадрате в зависимости от конкретной модификации. Это делает разъем пригодным для подвижной и стационарной техники.

Типовые области применения соединителя 2РМ42К0Ш2В1 с приёмкой «5» включают стационарную и подвижную радиоэлектронную аппаратуру, измерительные приборы, промышленное оборудование и системы управления. Во всех этих случаях требуется многожильное низкочастотное соединение с надёжной механической фиксацией и хорошей электрической стабильностью.
