Назначение разъёма 2РМ42К0Г2В1 «5»

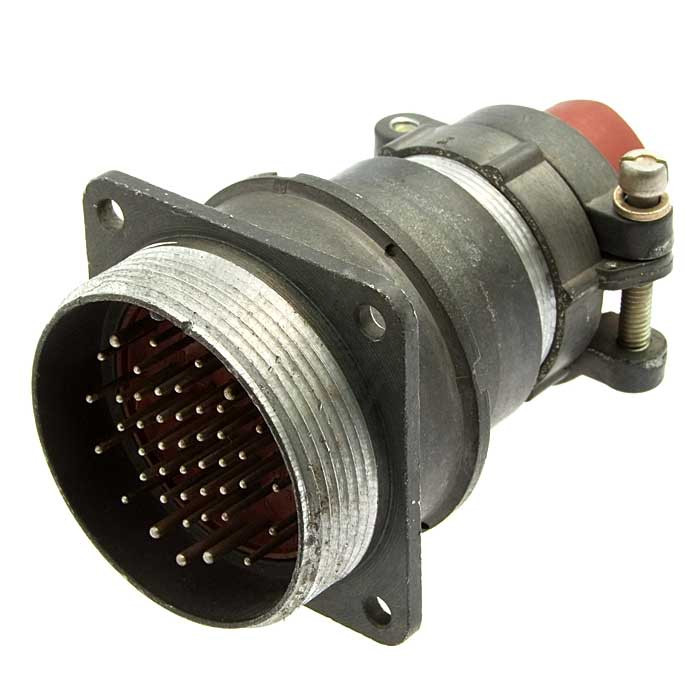

2РМ42К0Г2В1 «5» — это цилиндрический низкочастотный электрический разъём из серии 2РМ, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока. Изделие применяется в условиях тропического и всеклиматического исполнения, что делает его пригодным для эксплуатации в районах с влажным и жарким климатом, а также в составе техники, работающей на открытом воздухе и в неотапливаемых помещениях.

Разъём входит в категорию 2РМ4 и выпускается с приёмкой «5», что подтверждает его соответствие установленным требованиям по качеству и надёжности для ответственных применений. Тип соединения — негерметичный, тропикостойкий, с резьбовым нарезным сочленением и одношпоночной поляризацией корпусов, что исключает неправильную стыковку вилки и розетки.

Конструкция и комплектация

Разъём состоит из вилки и розетки, при этом розетка может быть блокового или кабельного типа. Монтаж контактов выполняется объёмным способом или пайкой, что даёт гибкость при сборке жгутов и кабельных сборок. Поляризация корпусов одношпоночная, а сочленение — резьбовое нарезное, обеспечивающее механическую фиксацию и устойчивость к вибрационным нагрузкам.

Покрытие контактов — серебро, что соответствует индексу В в обозначении. Индекс 1 указывает на теплостойкость изделия до +100 °C. Такое сочетание покрытия и температурного исполнения обеспечивает стабильное переходное сопротивление и долговременную работу в условиях повышенных температур.

• Тип разъёма: цилиндрический низкочастотный, негерметичный, тропикостойкий.
• Состав: вилка и розетка блокового или кабельного типа.
• Сочленение: резьбовое нарезное.
• Поляризация: одношпоночная.
• Монтаж: объёмный или пайкой.
• Покрытие контактов: серебро, индекс В.
• Теплостойкость: до +100 °C, индекс 1.
• Приёмка: «5».

Электрические параметры

Количество контактов в серии 2РМ варьируется и может достигать 50. Максимальный ток на контакт зависит от диаметра контакта: от 5 до 8 А при диаметре 1,0 мм и до 32 А при диаметре 3,0 мм. Рабочее напряжение — до 700 В. Сопротивление контактов составляет не более 5,0 МОм для контактов диаметром 1,0 мм и не более 0,8 МОм для контактов диаметром 3,0 мм. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надёжную электрическую развязку цепей.

Условия эксплуатации и устойчивость к воздействиям

Разъём 2РМ42К0Г2В1 «5» рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 °C. Срок хранения изделия составляет 15 лет. Относительная влажность до 98 процентов при температуре плюс 40 °C не приводит к нарушению рабочих характеристик благодаря тропикостойкому исполнению.

По механическим воздействиям разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g. Также он устойчив к механическим ударам: одиночным с ускорением до 5000 метров на секунду в квадрате, что соответствует 500 g, и многократным с ускорением до 1000 метров на секунду в квадрате, что соответствует 100 g.

• Рабочая температура: от минус 60 до плюс 100 °C.
• Относительная влажность: до 98 процентов при плюс 40 °C.
• Вибрация: 1–5000 Гц, ускорение до 490 метров на секунду в квадрате (50 g).
• Одиночные удары: до 5000 метров на секунду в квадрате (500 g).
• Многократные удары: до 1000 метров на секунду в квадрате (100 g).
• Минимальная наработка: 1000 часов.
• Число сочленений: 500.
• Срок хранения: 15 лет.

Применение

Благодаря совокупности характеристик разъём 2РМ42К0Г2В1 «5» применяется в составе электрических соединений, к которым предъявляются требования по стойкости к вибрации, ударам, повышенной влажности и широкому диапазону температур. Типичные области использования — кабельные сборки и блоки радиоэлектронной аппаратуры, приборы и устройства, эксплуатируемые в тропических и всеклиматических условиях. Возможность монтажа объёмным способом или пайкой позволяет использовать разъём как в стационарных, так и в подвижных соединениях.

Приёмка «5» указывает на то, что изделие прошло дополнительный контроль и может применяться в ответственных цепях, где важны стабильность контакта и длительный срок службы. Число сочленений 500 и минимальная наработка 1000 часов определяют ресурс изделия при периодическом подключении и отключении.
