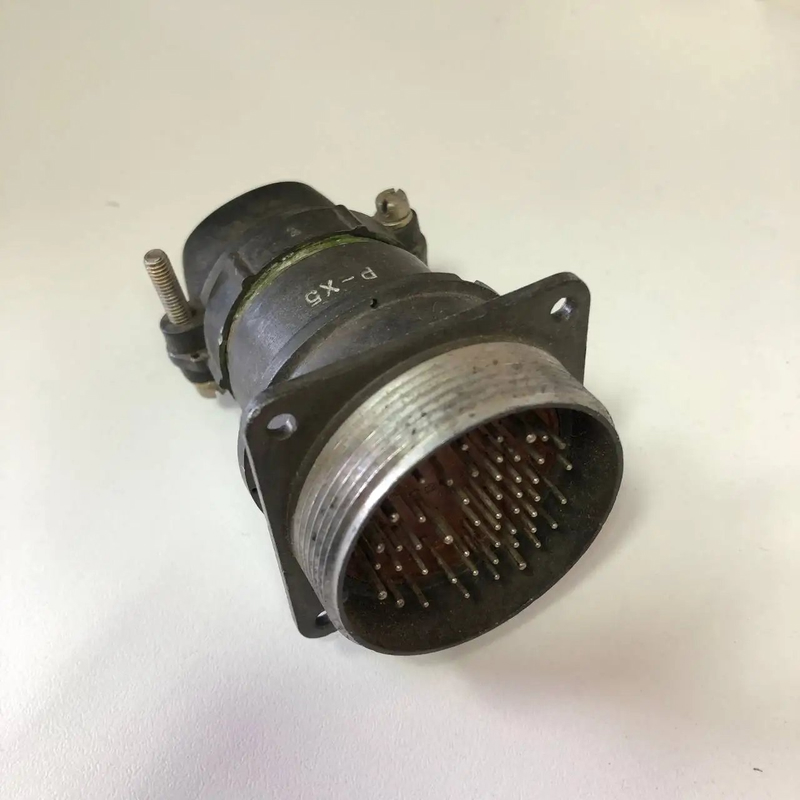

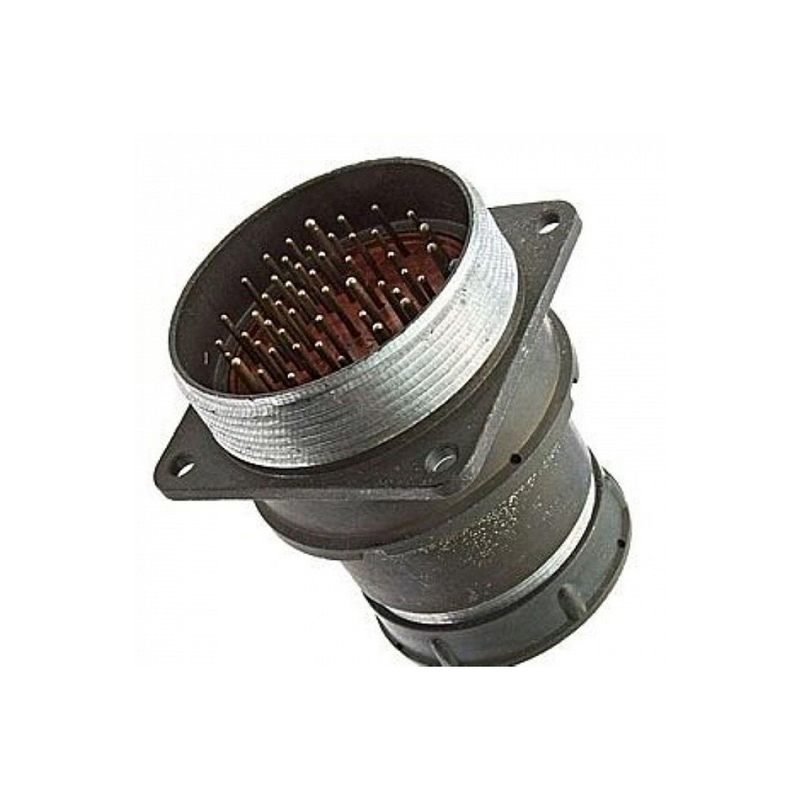

2РМ42БПН50Ш2В1 «5» — это цилиндрический низкочастотный негерметичный электрический разъём (вилка блочного типа) с 50 контактами, предназначенный для работы в электрических цепях промышленного оборудования.

Основные характеристики

Корпус имеет блочную конструкцию (Б), диаметр 42 мм, габариты D1=42 мм, D2=45 мм, Lmax=25 мм, A=40 мм, B=49 мм.
Контакты (сочетание диаметров 1 мм и 1,5 мм) покрыты серебром (В), обеспечивают сопротивление не более 0,005 Ом (или 0,0025 Ом).
Максимальное рабочее напряжение — 560–700 В, ток на контакт — до 4–9 А (в зависимости от диаметра).

Условия эксплуатации

Рабочий диапазон температур — от -60°C до +100°C (теплостойкость индекса 1), с возможностью смены от -60°C до +180°C.
Соединитель выдерживает вибрацию (1–1000 Гц, до 2000 м/с²), пониженное давление до 133 Па и повышенное до 50,6·10⁴ Па, влажность до 98% при +40°C.
Срок сохраняемости — до 25 лет, наработка — минимум 5000 часов, количество сочленений-расчленений — 500.

Климатическое исполнение и приёмка

Изделие выполнено в исполнении УХЛ2.1 по ГОСТ 15150-69 для внутреннего монтажа.
Индекс «5» обозначает приёмку по ТУ ГЕ0.364.126ТУ (категория качества).
Применяется в авиации, промышленности и приборостроении для надёжного соединения цепей.
