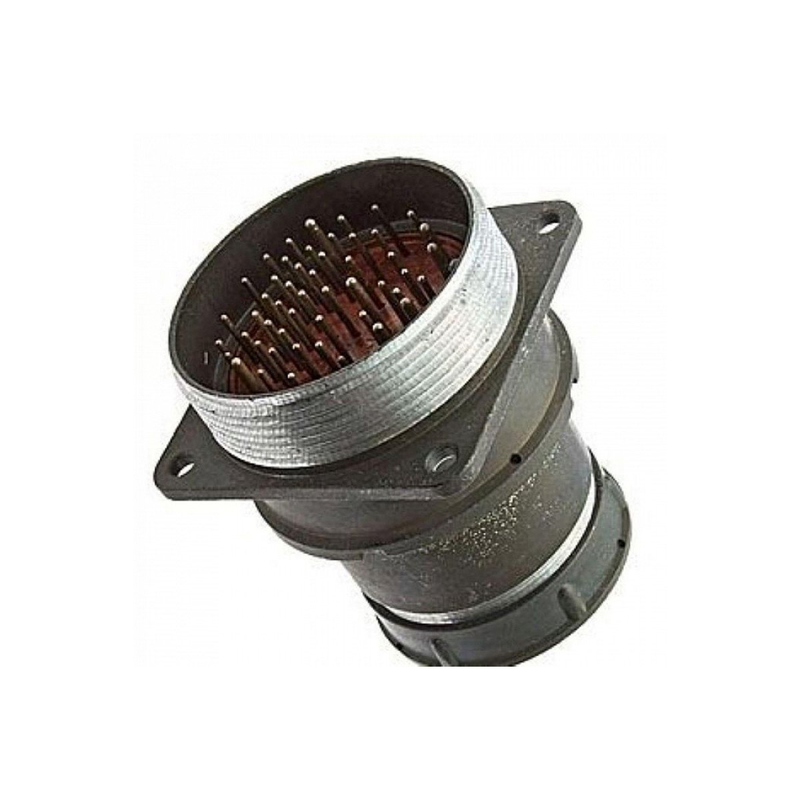

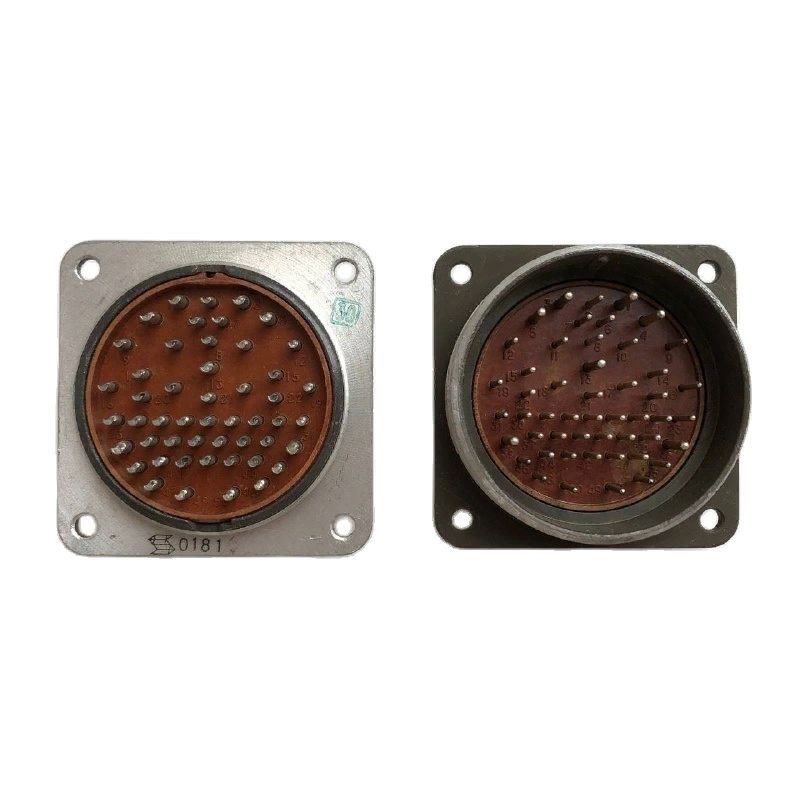

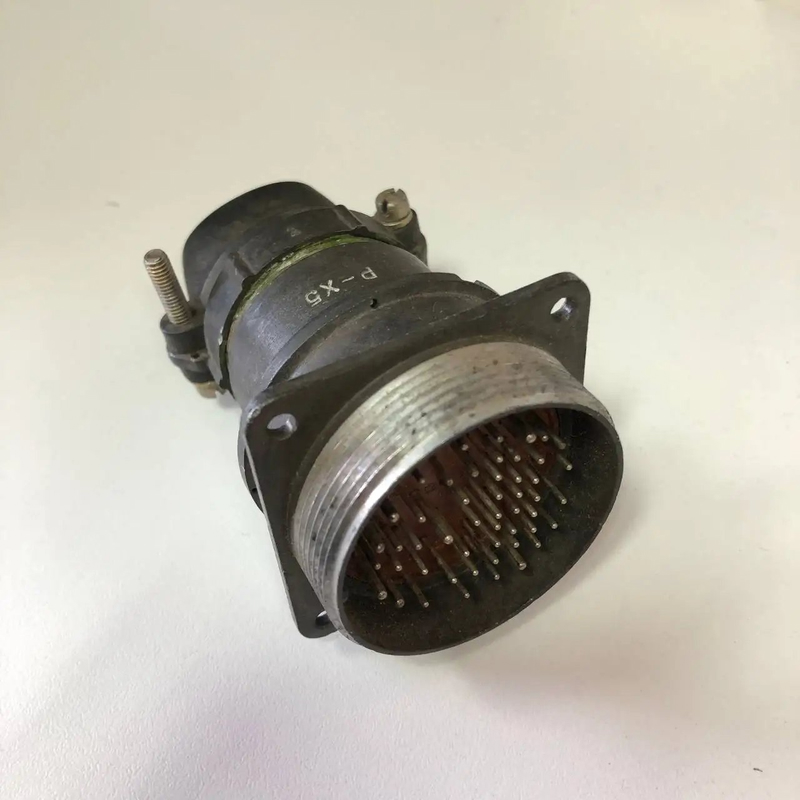

2РМ42БПН50Ш2В1 «5» — это низкочастотный цилиндрический соединитель из серии 2РМ, выполненный по приёмке «5» по ТУ ГЕ0.364.126ТУ. Он применяется для соединения электрических цепей в блочном (приборном) монтаже, как правило, внутри электронных устройств и панелей.

Расшифровка обозначения

• 2РМ — низкочастотный цилиндрический разъём с резьбовой фиксацией.

• 42 — условный размер корпуса (диаметр порядка 42 мм).

• Б — блочный (приборный) корпус, предназначен для монтажа в панели.

• ПН — прямой патрубок с гайкой для неэкранированного кабеля.

• 50 — число контактов (50 штыревых или гнёзд).

• Ш — часть соединителя «вилка» (кабельная часть).

• 2 — сочетание контактов (комбинация размеров контактных элементов).

• В — серебряное покрытие контактов.

• 1 — температурное исполнение с теплостойкостью до +100 °C .

• «5» — приёмка и технические условия (ГЕ0.364.126ТУ), указывающая на серию и требования по качеству.

Основные характеристики

Соединитель рассчитан на работу в цепях низкой частоты, с максимальным рабочим напряжением порядка 560–700 В , с испытательным напряжением до нескольков сотен вольт в зависимости от условий (в нормальных климатических условиях и при пониженном давлении). Диапазон рабочих температур среды обычно от −60 °C до +100 °C , что позволяет использовать разъём в достаточно жёстких условиях эксплуатации.

Корпус изготавливается из алюминиевого сплава (например, АЛ‑11), что обеспечивает лёгкость и достаточную механическую прочность при монтаже в панелях. Разъём относится к негерметичным соединителям, рассчитанным на внутренний монтаж в климатическом исполнении УХЛ2.1 по ГОСТ 15150‑69.

Применение

Такой разъём используется в блочном монтаже радиоэлектронной аппаратуры, промышленных устройствах и системах контроля, где требуется подключение многожильного кабеля с 50 контактами в ограниченном пространстве. Благодаря серебряному покрытию контактов и низкому переходному сопротивлению (порядка долей милливольта) он обеспечивает надёжное электрическое соединение с малыми потерями сигнала и нагревом.
