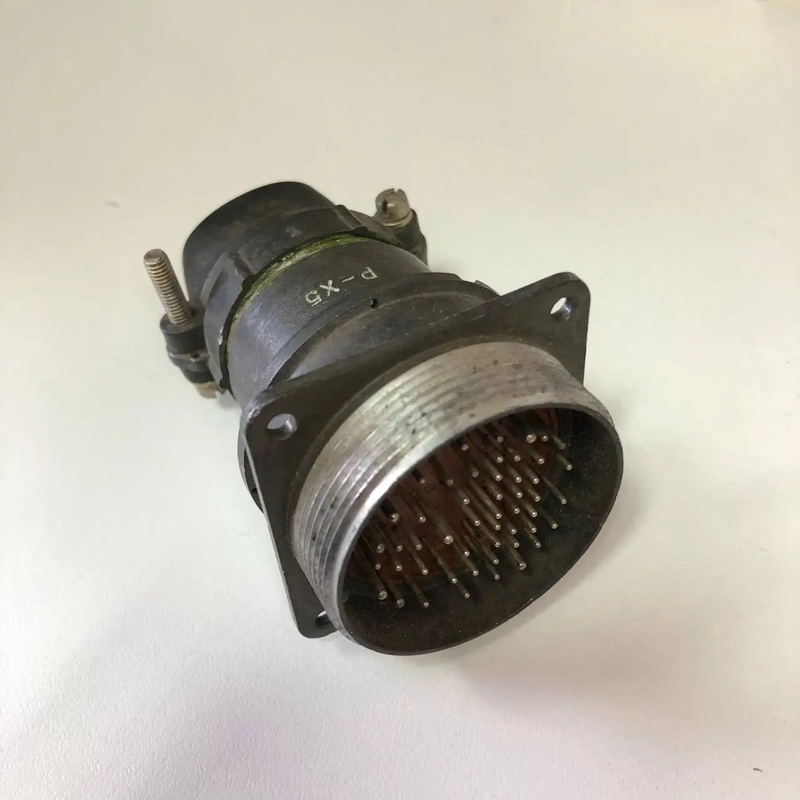

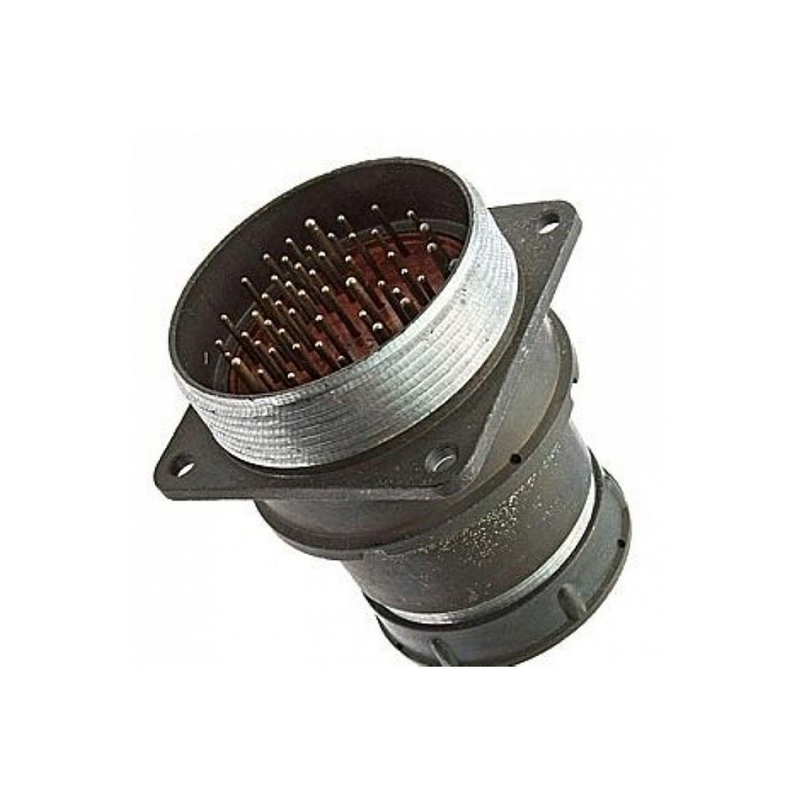

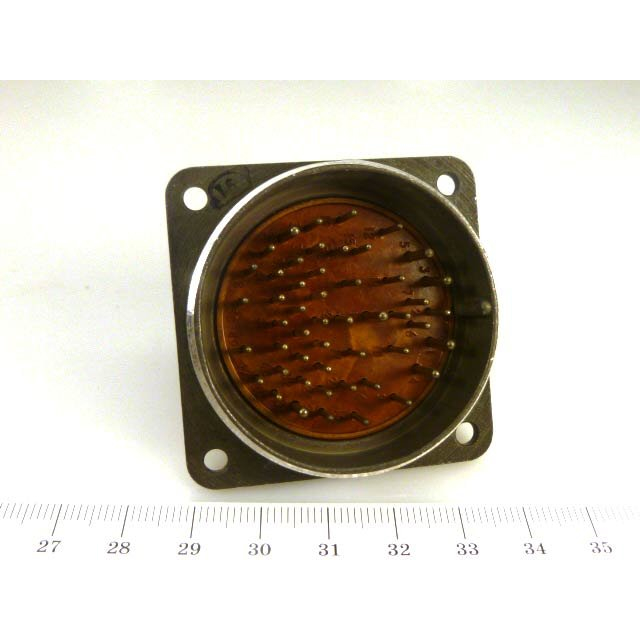

2РМ42БПН50Ш2В1 «5» — это цилиндрический низкочастотный негерметичный электрический разъём (вилка) блочного типа с 50 контактами, предназначенный для работы в электрических цепях промышленного оборудования.

Основные характеристики

Соединитель имеет диаметр корпуса 42 мм, прямой патрубок (П) с гайкой для неэкранированного кабеля (Н) и серебряное покрытие контактов (Ш2В).
Максимальное рабочее напряжение составляет 560–700 В, сопротивление контакта — 0,0025–0,005 Ом, теплостойкость — до 100 °С.
Рабочая температура от -60 °С до +100 °С, возможна кратковременная смена до +180 °С; испытательное напряжение — до 2300 В в нормальных условиях.

Климатическое исполнение

Изделие выполнено в исполнении УХЛ2.1 (умеренный и холодный климат) или всеклиматическом В2.1 для внутреннего монтажа.
Индекс «5» обозначает приёмку по ТУ ГЕ0.364.126ТУ категории качества «ОС» (осевое).
Предназначено для эксплуатации при пониженном давлении до 1,2·10⁴ Па и повышенном до 50,6·10⁴ Па.

Применение

Используется в приборах и оборудовании для надёжного соединения цепей с резьбовой фиксацией.
Суммарная токовая нагрузка — 4–8 А в зависимости от условий.
Корпус из алюминиевого сплава АЛ-11 обеспечивает прочность и лёгкость.
