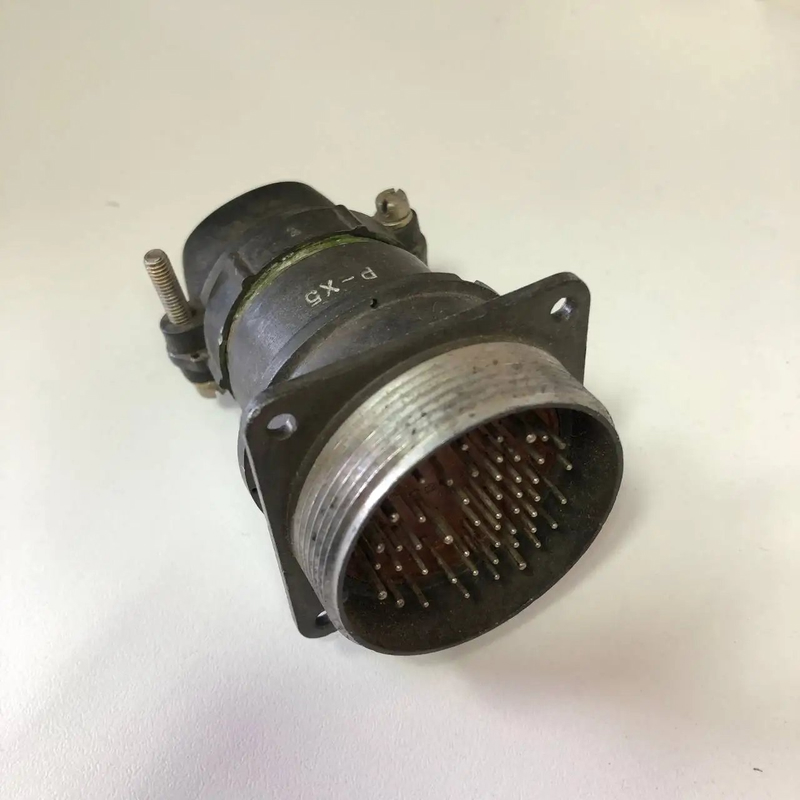

Разъём 2РМ42БПН50Ш2В1 (Э) (включая модификацию с пометкой «Э») относится к отечественному семейству низкочастотных цилиндрических электрических соединителей серии 2РМ , предназначенных для монтажа в приборах и промышленных устройствах.

Общее назначение и конструкция

Это негерметичный цилиндрический низкочастотный соединитель с блочным корпусом, рассчитанный на использование во внутреннем монтаже аппаратуры. Вилка имеет 50 контактов , размер корпуса по диаметру 42 мм , тип корпуса Б (блочный) и прямой патрубок под кабель.

Ток, напряжение и контакты

• Количество контактов: 50 .

• Покрытие контактов: В – серебро , что обеспечивает хорошую проводимость и устойчивость к окислению.

• Сопротивление контакта: порядка 0,005 Ом; 0,0025 Ом (в зависимости от измеряемой пары).

• Допустимое напряжение: до 560 В постоянного или 700 В переменного тока .

• Токовые характеристики: по данным каталогов, суммарная и допустимая токовая нагрузка находятся в диапазоне 4–9 А в зависимости от сочетания контактов и способа нагрузки.

Условия эксплуатации и исполнение

Соединитель рассчитан на работу в климатическом исполнении УХЛ2.1 по ГОСТ 15150‑69 , что означает применение во внутренних помещениях с умеренным климатом. Температура окружающей среды обычно допускается в диапазоне от примерно –60 °C до +100 °C , а теплостойкость самого соединителя указывается как до 100 °C .

Механические и эксплуатационные параметры

• Вид гайки на патрубке: Н – для неэкранированного кабеля , тип патрубка – П (прямой) , вид соединения – Ш (вилка) .

• Габаритные размеры корпуса: D1 ≈ 42 мм, D2 ≈ 45 мм, максимальная длина Lmax ≈ 25 мм , другие линейные размеры (А, В) находятся порядка 40–49 мм .

• Гарантируемое количество циклов сочленения–расчленения обычно до 500 , минимальная наработка порядка 1000 часов , срок сохраняемости – до 15 лет в условиях хранения.
