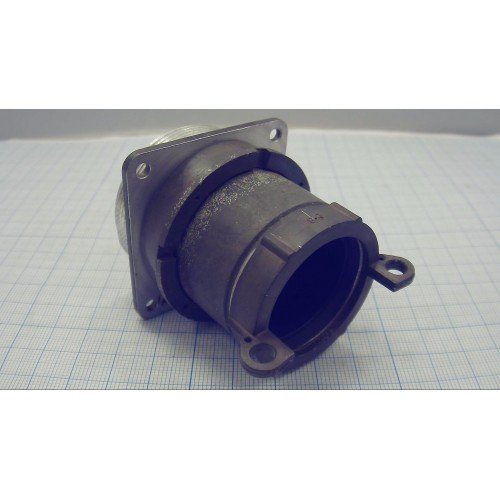

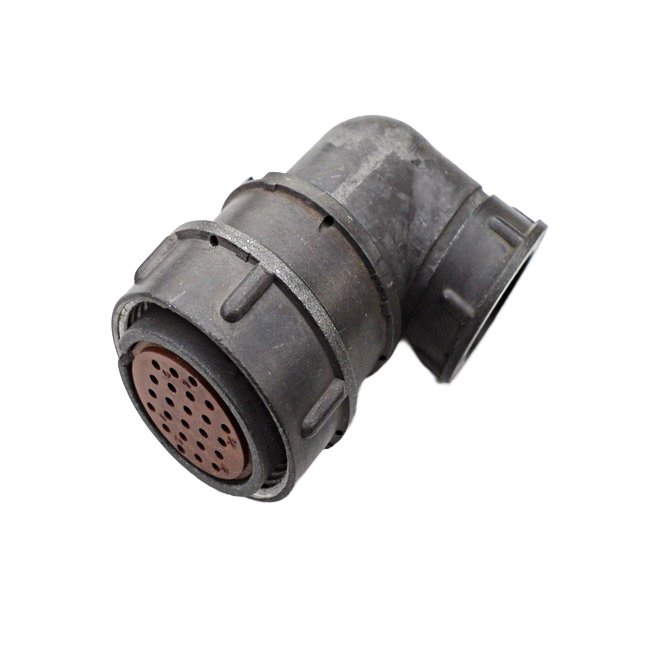

2РМ42БПН50Ш2В1

2РМ42БПН50Ш2В1 — это отечественный низкочастотный цилиндрический негерметичный разъем (вилка) серии 2РМ, относящийся к блочному исполнению и применяемый в электрических цепях постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

• 2РМ — низкочастотный цилиндрический разъем общего назначения.

• 42 — условный диаметр корпуса (около 42 мм).

• Б — блочный корпус (вилка рассчитана на монтаж в прибор или панель).

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 50 — количество контактов в разъеме.

• Ш — вилка (по ГОСТологии соединителей 2РМ).

• 2 — конкретное сочетание контактов (раскладка контактов у покупателя и партнера).

• В — серебряное покрытие контактов.

• 1 — рабочая температура до +100 °C.

Основные технические параметры

• Напряжение: максимальное рабочее до 560–700 В, в зависимости от подключения.

• Ток: допустимая нагрузка на один контакт порядка 4–8 А в зависимости от диаметра контакта и режима работы.

• Сопротивление контакта: не более 0,005–0,0025 Ом на один контакт.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

• Температурный диапазон: от −60 °C до +100 °C, с допустимыми кратковременными перегревами до +150–+180 °C при смене температур.

Особенности конструкции и применения

• Соединитель имеет резьбовое сочленение с розеткой и рассчитан на внутриприборный (объемный) монтаж пайкой или обжимом, в зависимости от типа контакта.

• Климатическое исполнение позволяет применять его в условиях повышенной влажности и перепадов давления (в том числе в составе аппаратуры, работающей в условиях пониженного атмосферного давления).

• Разъем рассчитан на многократное сочленение/расчленение (до 500 циклов) и имеет длительный срок сохраняемости (порядка 10–25 лет при хранении).
