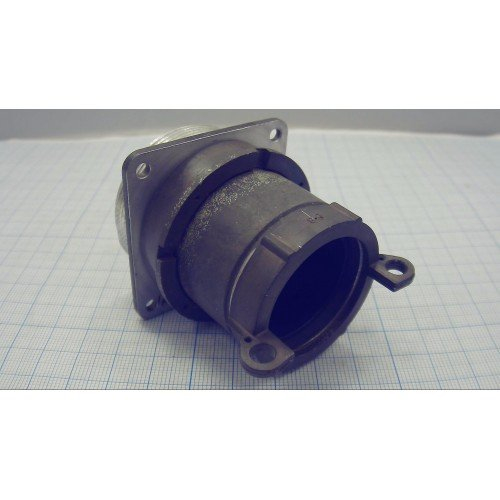

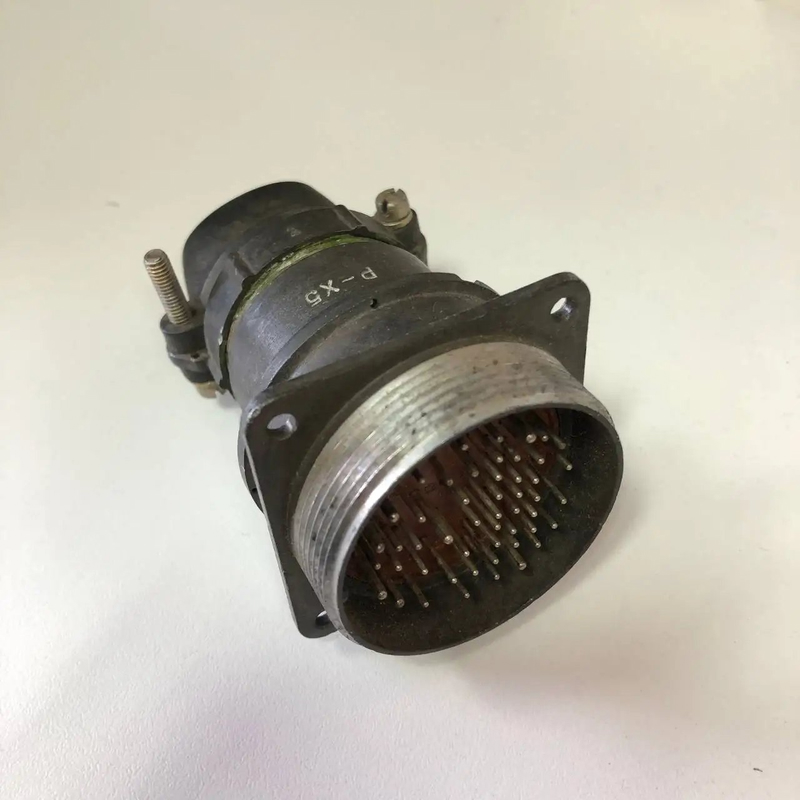

Назначение соединителя 2РМ42БПН50Ш2В1

Соединитель 2РМ42БПН50Ш2В1 (артикул 991) представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМ4 и применяется в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 700 В.

По конструктивному исполнению соединитель является блочным (приборным) и негерметичным. Такое исполнение ориентировано на эксплуатацию в составе узлов и блоков радиоэлектронной аппаратуры, где требуется надежное механическое и электрическое сочленение при сохранении возможности обслуживания и замены.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: негерметичный, блочный (приборный).
• Количество контактов: 50.
• Диаметры контактов: 1 мм и 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: 4 А.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: 8 А.
• Суммарная токовая нагрузка на соединитель: до 190 А.
• Рабочее напряжение: до 560 В переменного тока и до 700 В постоянного тока.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

Конструкция и особенности исполнения

Соединитель состоит из двух частей: вилки и розетки. Сочленение частей осуществляется с помощью резьбы, что обеспечивает надежное соединение и устойчивость к вибрационным и ударным воздействиям. Контакты могут быть покрыты серебром или золотом, что улучшает их проводимость и устойчивость к коррозии.

Конструкция допускает использование как экранированных, так и неэкранированных кабелей. Это делает соединитель универсальным для различных приложений в области электроники и позволяет применять его в схемах с разными требованиями к экранированию.

Условия эксплуатации

Соединитель способен выдерживать следующие воздействия:

• Синусоидальные вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения до 490 метров на секунду в квадрате.
• Механические удары с пиковым ускорением до 5000 метров на секунду в квадрате.
• Атмосферное давление в диапазоне от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля до 50,6 умноженное на 10 в четвертой степени Паскаля.

Применение

Соединитель 2РМ42БПН50Ш2В1 широко используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Благодаря резьбовому сочленению, широкому температурному диапазону и стойкости к вибрациям и ударам он подходит для ответственных соединений в составе приборных блоков.

Наличие 50 контактов двух типоразмеров позволяет коммутировать в одном соединителе цепи с различной токовой нагрузкой, что упрощает компоновку аппаратуры и сокращает число отдельных разъемов. Применение как экранированных, так и неэкранированных кабелей расширяет область использования изделия в радиоэлектронной и радиотехнической аппаратуре.
