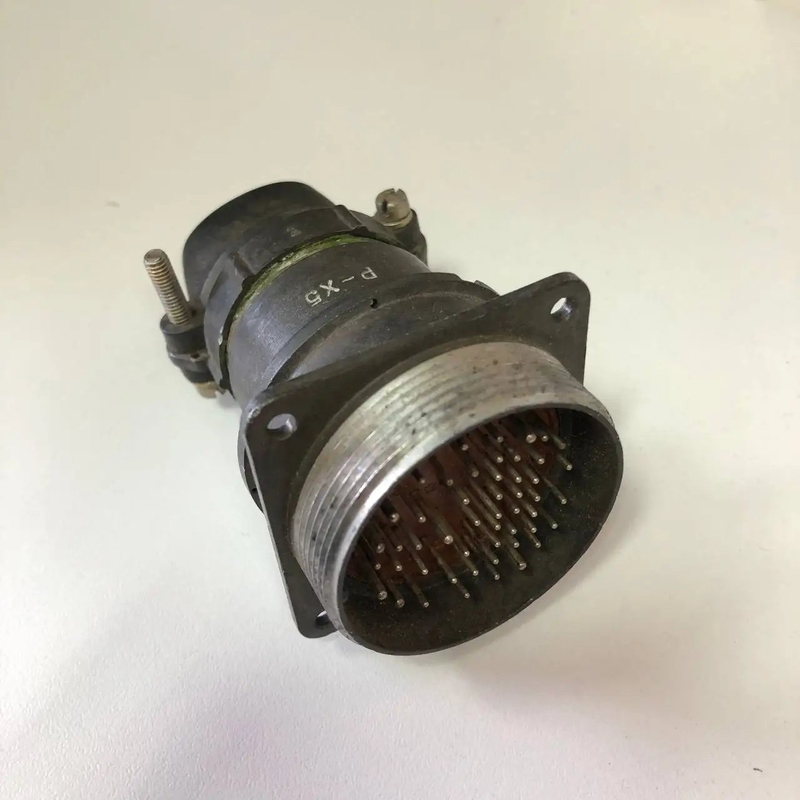

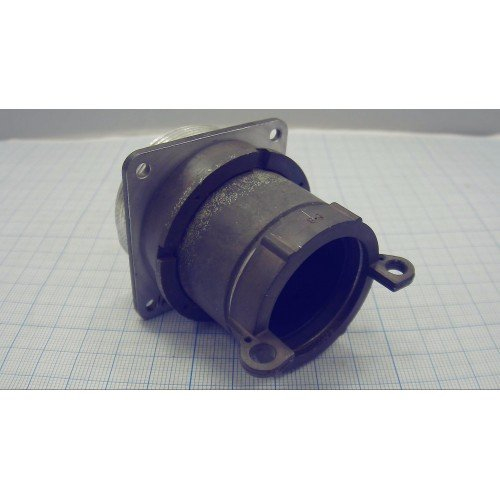

Разъем 2РМ42БПН50Ш2В1 ОС представляет собой электрический низкочастотный цилиндрический соединитель, который не является герметичным. Он предназначен для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Основные характеристики

• Тип соединителя : низкочастотный, цилиндрический, негерметичный.
• Корпус : блочный (обозначение "Б").
• Размеры :
  • Диаметр: 42 мм (D1), 45 мм (D2).
  • Максимальная длина: 25 мм (Lmax).
  • Размеры A и B: 40 мм и 49 мм соответственно.
• Количество контактов : 50.
• Сопротивление контакта : от 0,0025 до 0,005 Ом.
• Теплостойкость : до 100 °C.
• Покрытие контактов : серебро (обозначение "В").
• Тип гайки патрубка : для неэкранированного кабеля (обозначение "Н").
• Тип соединения : вилка (обозначение "Ш").
• Токовые характеристики : поддерживает токи до 9 А.

Применение

Разъемы типа 2РМ, включая модель 2РМ42БПН50Ш2В1, широко используются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Они изготавливаются по различным конструктивным исполнениями и могут быть использованы для монтажа с экранированными или неэкранированными кабелями.

Конструкция

Разъем состоит из двух частей — вилки и розетки. В зависимости от конструкции, они могут быть блочными или кабельными. Сочленение осуществляется с помощью резьбы, а поляризация корпусов выполнена одношпоночным методом.Эти соединители имеют длительный срок службы с гарантией наработки до 1000 часов в обычных условиях эксплуатации и до 100000 часов в облегченных режимах.
